Ductilidade da liga do ferro do níquel K93600/W.Nr.1.3912 de UNS boa para o componente do laser

Liga 36 do ferro do níquel (UNS K93600, W.Nr. ) barra 1,3912, tubo, tira, fio, forjando para o componente etc. do laser.

1 PRODUTO

Liga 36 do ferro do níquel (UNS K93600, W.Nr. 1,3912) semi-produtos para o componente etc. do laser.

A liga 36 está disponível em seguintes formulários semiacabados padrão:

Folha

Condição da entrega: Quente ou laminado, calor - tratado, removido crosta de ou conservado

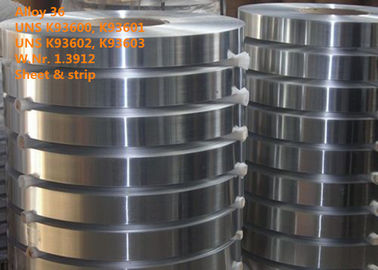

Tira

Condição da entrega: Laminado, calor - tratado, conservado ou brilhante recozido

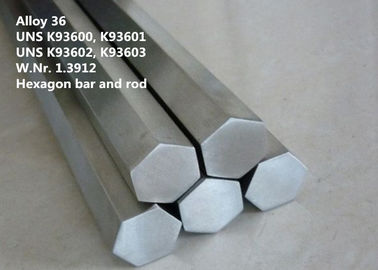

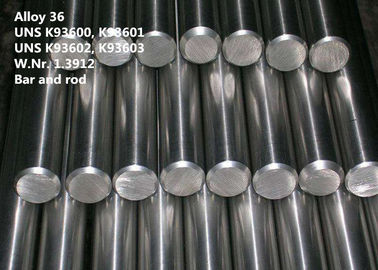

Barra e Rod

Condição da entrega: Forjado, rolado, tirado, calor - tratado, oxidado, removido crosta de ou conservado, girado, descascado, moído ou lustrado

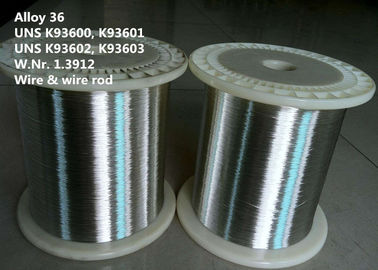

Fio (perfil, círculo, planos, quadrado)

Condição da entrega: Brilhante tirado, ¼ duramente a duramente, brilhante recozido nos anéis, recipientes, em carretéis e em headstocks

Haste de fio

Condição da entrega: laminado a alta temperatura (dia.5.5mm a 40mm)

Outro

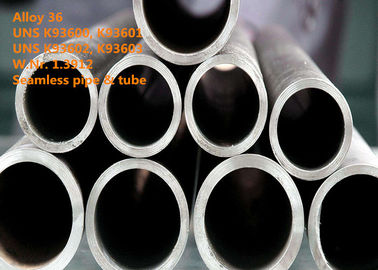

Outras formas e dimensões tais como discos, anéis, as tubulações sem emenda e os forjamentos podem ser pedidas.

DESIGNAÇÃO DE 2 EQUIVALENTES

W.Nr. 1,3912, Ni36, Fe-Ni36 (AFNOR), 1J36, 4J36, liga 36 de NILO, liga 36 de VDM®, Pernifer 36, Invar 36

UNS K93600 (para thermostates), K93601 (para embarcações de pressão), K93602 (para a microplaqueta que remove o processo), K93603 (para ligas com baixa expansão do calor)

VISTA GERAL 3

A liga 36 é uma liga binária do ferro-níquel com um coeficiente particularmente baixo da expansão do calor, por meio de que os níveis de carbono e de manganês assim como a liberdade de impurezas são significativos. A formação fria igualmente reduz a expansão do calor. O envelhecimento artificial com tratamento térmico gradual estabiliza os coeficientes da expansão em uma variação da temperatura selecionada.

A liga 36 é caracterizada perto:

◘ extremamente - baixo coeficiente da expansão entre -250°C (- um 418°F) e um +260°C (500°F)

Boas ductilidade e dureza do ◘.

APLICAÇÃO 4

A liga 36 contém o níquel de 36%, principalmente para expansão controlada e aplicações magnéticas.

As aplicações típicas são:

Encanamento do ◘ para o armazenamento e o transporte de gás liquefeitos

Componentes do ◘ para telas de OLED

Dispositivos da medição e de controle do ◘ para temperaturas abaixo de 200°C (392°F), por exemplo para os termostatos

Buchas do ◘ para junções do parafuso ou de rebite entre vários metais

Componentes bimetálicos do ◘ e bimetais termostáticos, onde a liga 36 é o componente passivo

Formulários do ◘ para a produção do plástico reforçado carbono-fibra (CFP), especialmente para a indústria aeroespacial

Estruturas do ◘ para unidades de controle eletrônicas nos satélites e na viagem espacial para baixo a -200°C (- 328°F)

Elementos do apoio do ◘ para lentes eletromagnéticas em unidades de controle do laser

Pêndulo do ◘

Componentes do ◘ para a indústria automóvel

Linhas elétricas aéreas do ◘ em uma variação ligada, idade-hardenable

COMPOSIÇÃO 5 QUIMICA (WT %):

Ni	Fe	Cr	Co	Manganês	Si	C	P	S	Mo	Cu	SE
35.0-37.0	Equilíbrio	≤0.25	≤0.50	≤0.60	≤0.30	≤0.05	≤0.015	≤0.015	≤0.50	≤0.50	≤0.50

PROPRIEDADE 6 FÍSICA

Densidade em 20°C: 8,11 g/cm3 (0.293lb/in3)

Temperatura de curie: 230°C (446°F)

Módulo de elasticidade na tensão: 20,3 x ksi 10³ (140 x MPa 10³)

Tabela pontos do derretimento e da inflexão de 6-1

Liga	Ponto de derretimento		Ponto da inflexão
	°C	°F	°C	°F
Liga 36	1430	2605	220	430

Condutibilidade térmica da tabela 6-2 em 20°C (68°F)

Liga	W/m°C	°F do ² h do BTU in/ft
Liga 36	10	69,3

Coeficiente médio da tabela 6-3 da expansão térmica

77 a 212°F	7,2	x 10-6 in/in/°F
77 a 302°F	7,5	x 10-6 in/in/°F
77 a 392°F	7,8	x 10-6 in/in/°F

Condutibilidade térmica da tabela 6-4

77°F	104	²/°F de BTU-in/hr/ft
212°F	110,9	²/°F de BTU-in/hr/ft
392°F	117,9	²/°F de BTU-in/hr/ft
572°F	128,8	²/°F de BTU-in/hr/ft

Resistividade elétrica da tabela 6-5

Temperatura		Microhm cm (ohm.circ mil/ft)
°C	°F	Liga 36
20	68	80 (481)
100	212	86 (517)
200	392	97 (583)
300	572	105 (632)
400	752	111 (668)
500	932	117 (704)
600	1112	121 (728)

Expansão térmica típica da tabela 6-6 da liga 36

Variação da temperatura		Expansão total	Coeficiente linear médio
°C	°F	10-3	10-6/°C	10-6/°F
-220	-396	-0,33	1,5	0,8
-120	-216	-0,16	1,3	0,7
20-100	68-212	0,12	1,5	0,8
20-150	68-302	0,26	2	1,1
20-200	68-392	0,47	2,6	1,4
20-250	68-482	0,8	3,5	1,9
20-300	68-572	1,54	5,5	3,1
20-350	68-662	2,37	7,2	4
20-400	68-752	3,19	8,4	4,7
20-450	68-842	4,01	9,3	5,2
20-500	68-932	4,85	10,1	5,6

METALLOGRAPHY 7

No delicado a condição recozida, liga 36 tem uma estrutura de cristal cara-centrada cúbica.

RESISTÊNCIA DE CORROSÃO 8

Em uma atmosfera seca, a liga 36 é resistente à corrosão na temperatura ambiente. Em circunstâncias desfavoráveis, por exemplo uma atmosfera úmida, a corrosão pode ocorrer na superfície.

9 PROPRIEDADES MECÂNICAS

As propriedades mecânicas típicas da tabela 9-1 da liga 36 no delicado recozeram a circunstância

Temperatura		Resistência à tração		Força de rendimento (0,2% offsets)		Alongamento em 50 milímetros (2 polegadas)	Redução de área
°C	°F	MPa	ksi	MPa	ksi	%	%
20	68	490	71	240	35	42	70
100	212	430	62	180	26	43	70
200	392	430	62	110	16	45	70
300	572	410	59	93	13	48	70
400	752	350	51	93	13	53	70
500	932	290	42	93	13	59	69
600	1112	210	30	77	11	68	67

Propriedades mecânicas típicas da tabela 9-2 das hastes recozidas delicado depois da formação fria na temperatura ambiente

Formação fria	força de rendimento Rp de 0.2% 0,2		Alongamento na fratura A5
%	MPa	ksi	%
0	292	42,4	40
23	645	93,5	15
39	679	89,5	13
53	702	102	12

Dureza da tabela 9-3

Liga	Circunstância	Alta tensão	HRB
Liga 36	Recozido	máximo 150.	máximo 80.
	Duro completo	220 Min.	96 Min.

INSTRUÇÃO DE FUNCIONAMENTO 10

A liga 36 pode ser quente facilmente formado e frio e pode igualmente ser feita à máquina. A funcionalidade é comparável àquela de aços inoxidáveis austeníticos.

Formação quente

A liga 36 pode quente-ser formada em uma variação da temperatura entre 1050 e 800°C (1922-1472°F) com o rapid subsequente que refrigera para baixo na água ou no ar.

Formação fria

Para a formação fria, o workpiece deve estar na condição recozida. A liga 36 tem uma taxa similar do endurecimento de trabalho aos aços inoxidáveis austeníticos. Isto deve ser tomado em consideração ao selecionar formando o equipamento e planejando formando processos. O recozimento intermediário é necessário para o trabalho principal da formação fria.

Tratamento térmico

O recozimento deve ser executado em temperaturas de 820 a 900°C (1580-1652°F), seguido refrigerar de ar. Comparado com refrigerar de ar, refrigerar de água depois do recozimento conduz a um coeficiente mais baixo da expansão do calor.

Fazer à máquina

A liga 36 é processada preferivelmente na condição recozida. As características feitas à máquina da liga 36 são similares àquelas de aços inoxidáveis austeníticos. Os agradecimentos a sua ductilidade alta, as microplaquetas que resultam durante fazer à máquina tendem a estar corda-como e resistente, e podem consequentemente conduzir ao desgaste rápido aos guias de borda da ferramenta de corte. A ferramenta deve ser contratada em todas as vezes. Uma velocidade relativamente baixa do corte deve ser usada com uma velocidade de alimentação que não seja demasiado alta. Uma profundidade adequada da microplaqueta é importante a fim cortar abaixo de uma zona trabalho-endurecida previamente formada.

ESPECIFICAÇÃO 11 PADRÃO

Placa de ASTM B388, tira

Tira de ASTM B603, fio

Placa de ASTM B753, folha

Placa de ASTM F1684, folha, barra, haste

Folha e tira do RUÍDO 1715

Tira do RUÍDO 17470, fio

Placa do RUÍDO 17745, folha, barra, haste

COSTURAR 385 placa, folha, barra, haste

AFNOR N-F A54-301Composition

VANTAGENS COMPETITIVAS 12:

(1) mais de 50 anos de experiência da pesquisa e tornam-se na liga de alta temperatura, na liga da resistência de corrosão, na liga da precisão, na liga refratária, no metal raro e no material e nos produtos do metal precioso.
(2) 6 indicam os laboratórios e o centro chaves da calibração.
(3) tecnologias patenteadas.

processo da fundição da Ultra-pureza (de 4): VIM + IG-ESR + VAR

(5) elevado desempenho excelente.

TERMO DE 13 NEGÓCIOS

Quantidade de ordem mínima	Negociável
Preço	Negociável
Detalhes da embalagem	A água impede, transporte em condições de navegar, embalagem padrão da exportação do moinho
Mark	Conforme a ordem
Prazo de entrega	60-90 dias
Termos do pagamento	T/T, L/C na vista, D/P
Capacidade da fonte	300 toneladas métricas/mês
