Ligas resistentes ao calor W.Nr.2.4816 de UNS N06600/funcionalidade de INCONEL® 600 boa

Corrosão e liga resistente ao calor UNS N06600, W.Nr.2.4816, INCONEL® 600, liga 600 de VDM® para o espaço aéreo

PRODUTO

Corrosão e ligas resistentes ao calor UNS N06600 para o espaço aéreo

DESIGNAÇÃO EQUIVALENTE

NS312, GH3600, W.Nr.2.4816 (EN), NiCr15Fe (EN), INCONEL® 600, liga 600 do ^® de VDM/600H, NiCr15Fe8 (ISO), NA 14 (Reino Unido), NC15Fe (AFNOR)

VISTA GERAL

UNS N06600 é um material de engenharia padrão para as aplicações que exigem a resistência à corrosão e se aquecem. A liga igualmente tem propriedades mecânicas excelentes e apresenta a combinação desejável de funcionalidade de grande resistência e boa. O índice alto do níquel dá a resistência da liga à corrosão por muitos compostos orgânicos e inorgánicos e igualmente fá-la virtualmente imune ao rachamento da esforço-corrosão do cloreto-íon. O cromo confere resistência aos compostos de enxofre e igualmente fornece a resistência às circunstâncias de oxidação em altas temperaturas ou em soluções corrosivas. A liga não é precipitação hardenable; é endurecida e reforçada somente pelo trabalho frio.

FORMULÁRIO DO PRODUTO

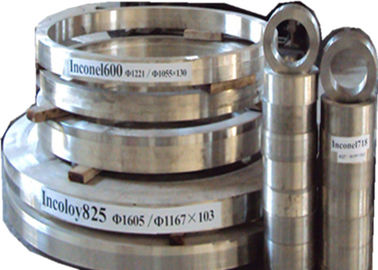

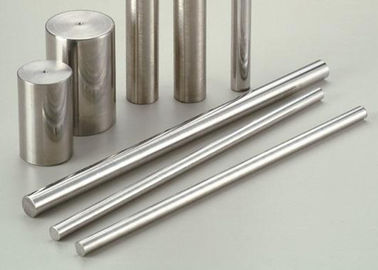

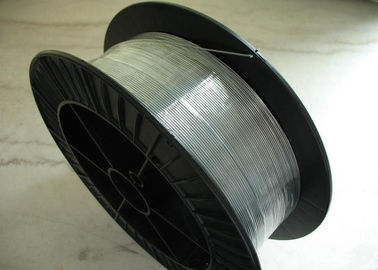

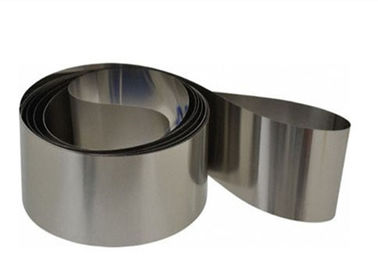

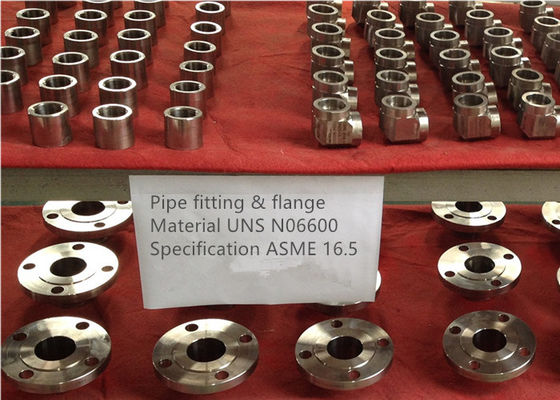

Forjamento, placa, folha, tira, tubo e tubulação, encaixe de tubulação, barra, haste, fio etc.

APLICAÇÃO

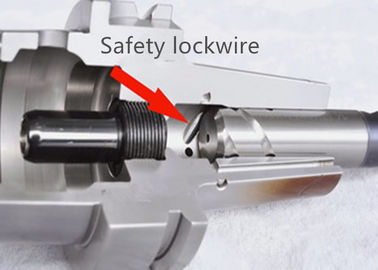

No campo de aeronáutico, a liga N06600 é usada para uma variedade de componentes do motor e da fuselagem que devem suportar altas temperaturas. Os exemplos são frenagem por fio, forros da exaustão e selos de turbina.

Para sua força, a resistência do calor e de corrosão na alta temperatura, liga UNS N06600 é usada extensivamente nos ambientes que envolvem temperaturas de criogênico acima de 2000℉ (1095℃). Outros campos da aplicação incluem a indústria química, calor-tratando a indústria, o campo eletrônico, reatores nucleares, etc.

COMPOSIÇÃO QUIMICA (WT %):

Fe	Ni	Cu	Cr	Si	C
6.0-10.0	≥72.0	≤0.50	14.0-17.0	≤0.50	≤0.15
Si	Al	Manganês	P	S
≤0.30	≤0.30	≤1.00	≤0.020	≤0.015

Nota: o elemento será determinado aritmeticamente pela diferença.

PROPRIEDADES FÍSICAS

Densidade		Escala de derretimento		Calor específico		Resistividade elétrica		Temperatura de curie		Permeabilidade em 200 oersted
lb/in3	Mg/m3	℉	℃	Btu/lb-℉	J/kg-℃	ohm-circ mil/ft	μΩ-m	℉	℃	(15,9 kA/m)
0,306	8,47	2470-2575	1354-1413	0,106	444	620	1,03	-192	-124	1,01

PROPRIEDADES MECÂNICAS

Uma escala larga da força e da dureza é obtenível com liga UNS N06600, segundo o formulário e a circunstância. Na condição recozida, as exibições da liga moderam forças de rendimento de 25.000 a 50.000 libras por polegada quadrada (172 a MPa 345). As forças de rendimento nessa escala, combinada com os alongamentos de 55 a 35%, permitem a liga ser fabricadas com pouca dificuldade. Material pesadamente frio-trabalhado, porém pode ter as forças elásticas tão altas quanto 220.000 libras por polegada quadrada (MPa 1517).

RESISTÊNCIA À TRAÇÃO

Escalas nominais da propriedade elástica da temperatura ambiente do material em formulários padrão e em circunstâncias

Formulário	Circunstância	Resistência à tração		Força de rendimento (0,2% offsets)		Alongamento	Dureza
		ksi	MPa	ksi	MPa	%	Rockwell
Haste e barra estiradas a frio	Recozido	80-100	550-690	25-50	170-345	55-35	65-85B
	Como tirado	105-150	725-1035	80-125	550-860	30-10	90B-30C
Haste e barra acabadas a quente	Recozido	80-100	550-690	30-50	205-345	55-35	65-85B
	Acabado a quente	85-120	585-830	35-90	240-620	50-30	75-95B
Placa laminada a alta temperatura	Recozido	80-105	550-725	30-50	205-345	55-35	65-85B
	Como rolado	85-110	580-760	35-65	240-450	50-30	80-95B
Folha laminada	Recozido	80-100	550-690	30-45	205-310	55-35	máximo 88B.
	Duramente	120-150	830-1035	90-125	620-860	15-2	24C Min.
Tira laminada	Recozido	80-100	550-690	30-45	205-310	55-35	máximo 84B.
	Têmpera da mola	145-170	1000-1170	120-160	830-1100	43375	30C Min.
Tubo & tubulação acabados a quente	Acabado a quente	75-100	520-690	25-50	170-345	55-35	-
	Recozido	75-100	520-690	25-50	170-345	55-35	-
Tubo & tubulação estirados a frio	Recozido	80-100	550-690	25-50	170-345	55-35	máximo 88B.
Fio estirado a friob	Recozido	80-120	550-830	35-75	240-520	45-20	-
	Têmpera No.1	105-135	725-930	70-105	480-725	35-15	-
	Têmpera da mola	170-220	1170-1520	150-210	1035-1450	5-2	-

RESISTÊNCIA E DUCTILIDADE AO IMPACTO

A liga UNS06600 tem a boa resistência ao impacto na temperatura ambiente e retém virtualmente toda essa força em baixas temperaturas; há não resistente à transição frágil com temperatura de diminuição.

Valores da resistência ao impacto (buraco da fechadura de Charpy) para a placa grossa da polegada de 1/2 (13mm) na sala e em baixas temperaturas

Orientação	Temperatura		Resistência ao impacto (média de três testes)
	℉	℃	Pé-	J
Transversal	70	21	63,5	86,1
	-110	-79	65,5	88,8
	-320	-196	60,8	82,4
Longitudinal	70	21	61,7	83,7
	-110	-79	67	90,8
	-320	-196	61,3	83,1

Valores da resistência ao impacto da temperatura ambiente da haste

Circunstância	Resistência ao impacto
	Entalhe de Izod		U-entalhe de Charpy
	pé-	J	pé-	J
Estirado a frio	>120	>163	230	312
Estirado a frio, recozido	70-100	95-136	151	205
Laminado a alta temperatura	>120	>163	230	312
Laminado a alta temperatura, recozido	100-120	136-163	-	-

PROPRIEDADES DO RASTEJAMENTO

As propriedades do rastejamento da liga UNS N06600 em duas circunstâncias são mostradas para temperaturas a 2100℉ (1150℃)

Temperatura		Esforço para uma taxa secundária do rastejamento de
		0.01%/1000 horas				0.1%/1000 horas
		A estirado a frio, recozido		B tratado solução		Estirado a frio, recozido		Solução tratada
°F	°C	ksi	MPa	ksi	MPa	ksi	MPa	ksi	MPa
800	427	30	206,9	-	-	40	275,8	-	-
900	482	18	124,1	-	-	28	193,1	-	-
1000	538	6,1	42,1	-	-	12,5	86,2	-	-
1100	593	3,4	23,4	-	-	6,8	46,9	-	-
1200	649	2,2	15,2	-	-	-	-	-	-
1300	704	1,4	9,7	4	27,6	-	-	5	34,5
1400	760	0,97	6,7	3,5	24,1	-	-	-	-
1500	816	0,66	4,6	2,8	19,3	-	-	3,2	22,1
1600	871	0,45	3,1	1,7	11,7	0,88	6,1	2	13,8
1700	927	-	-	0,81	5,6	-	-	1,1	7,6
1800	982	0,34	2,3	0,35	2,4	0,56	3,9	0,56	3,9
2000	1093	0,16	1,1	0,16	1,1	0,27	1,9	0,27	1,9
2100	1149	0,1	0,7	0,1	0,7	0,17	1,2	0,17	1,2

PROPRIEDADES DA RUPTURA

Propriedades da ruptura para o material em várias circunstâncias

Temperatura		Esforço para produzir dentro a ruptura
		10 horas		100 horas		1.000 horas		10.000 horas		100.000 horas
°F	°C	ksi	MPa	ksi	MPa	ksi	MPa	ksi	MPa	ksi	MPa
Estirado a frio, recozido em 1750℉ (954℃)/3hr, A.A.
100	538	74	510,2	50	344,8	34	234,4	23	158,6	16	110,3
1200	649	34	234,4	23	158,6	14,5	100	9,4	64,8	6	41,4
1400	760	13	89,6	8,4	57,9	5,6	38,6	3,6	24,8	2,4	16,5
1600	871	7,5	51,7	4,8	33,1	3	20,7	1,9	13,1	1,2	8,3
1800	982	4,4	30,3	2,8	19,3	1,8	12,4	1,15	7,9	0,73	5
2000	1093	2,1	14,5	1,4	9,7	0,92	6,3	0,62	4,3	0,42	2,9
Laminado a alta temperatura, recozido em 1650℉ (899℃)/2 horas
1350	732	20	137,9	13,5	93,1	9,2	63,4	6,4	44,1	4,4	30,3
1600	871	8,1	55,8	5,3	36,5	3,5	24,1	2,2	15,2	1,5	10,3
1800	982	4,4	30,3	2,8	19,3	1,8	12,4	1,15	7,9	0,73	5
2000	1093	2,1	14,5	1,4	9,7	0,92	6,3	0,62	4,3	0,4	2,8
Solução tratado em 2050℉ (1121℃)/2hr, A.A.
1350	732	19	131	14	96,5	9,8	67,6	7	48,3	5	34,5
1500	816	11,5	79,3	8	55,2	5,6	38,6	4	27,6	2,8	19,3
1600	871	8	55,2	5,3	36,5	3,5	24,1	2,3	15,9	1,5	10,3
1800	982	4,4	30,3	2,8	19,3	1,8	12,4	1,15	7,9	0,73	5
2000	1093	2,1	14,5	1,4	9,7	0,92	6,3	0,62	4,3	0,4	2,8
2100	1149	1,6	11	1,1	7,6	-	-	-	-	-	-

RESISTÊNCIA DE CORROSÃO

A composição da liga UNS N06600 permite-a de resistir uma variedade de corrosivos. O índice do cromo da liga faz superior ao níquel comercialmente puro sob circunstâncias de oxidação, e seu índice alto do níquel permite-o de reter a resistência considerável sob a diminuição de circunstâncias. O índice do níquel igualmente fornece a resistência excelente às soluções alcalinas. A liga tem a resistência justa fortemente a oxidar soluções ácidas. Contudo, o efeito de oxidação do ar dissolvido apenas não é suficiente para segurar a passividade e a liberdade completas do ataque por ácidos minerais ar-saturados e por determinados ácidos orgânicos concentrados.

MICROESTRUTURA

A liga UNS N06600 é uma liga estável, austenítica da solução contínua. As únicas fases precipitadas atuais na microestrutura são carbonetos titanium do nitreto, os titanium (ou soluções daqueles cyanonitrides geralmente chamados de dois compostos), e carbonetos do cromo.

Os nitretos e os carbonetos Titanium são visíveis em microspecimens lustrados em ampliações de 50X ou maiores. Aparecem como inclusões pequenas, aleatoriamente dispersadas, angular-dadas forma. A cor varia de laranja-amarelo para o nitreto à cinzento-alfazema para o carboneto. Estes nitretos e cyanonitrides são estáveis em todas as temperaturas abaixo do ponto de derretimento e são não afetados pelo tratamento térmico.

Em temperaturas entre 1000-1800℉ (540-980℃), carbonetos do cromo precipitados fora da solução contínua. A precipitação ocorre nos limites de grão e na matriz. Devido à precipitação do grão-limite, o comportamento da corrosão da liga UNS N06600 é similar àquele de outras ligas austeníticas que o material pode ser feito susceptível ao ataque intergranular em alguns meios agressivos (sensibilizados) pela exposição às temperaturas de 1000-1400℉ (540-760℃). Em temperaturas acima de 1400℉ (760℃) o carboneto predominante é Cr7C3. Abaixo de 1400℉ (760℃) o carboneto Cr23C6 está igualmente atual.

ESPECIFICAÇÃO PADRÃO

A liga UNS N06600 é aprovada sob o código de embarcação da caldeira e de pressão da sociedade americana dos engenheiros mecânicos. É aprovada sob a seção mim (caldeiras de poder), a seção III (embarcações nucleares), e a seção VIII (embarcações de pressão). Os esforços permissíveis do projeto são encontrados na seção II, parte D. Seção Eu que a cobertura é fornecida pelo caso 1827 do código.

Para a haste, a barra, o fio e o forjamento

ASTM B166/ASME SB166

ASTM B564/ASME SB564

O código de ASME encaixota 1827 e N-253

AMS 5665 e 5687 do SAE

BS 3075NA14 e 3076NA14

RUÍDO 17752, 17753 e 17754

ISO 9723, 9724, e 9725,

MIL-DTL-23229

QQ-W-390.

Para a placa, a folha e a tira

ASTM B168/ASME SB168

ASTM B906/ASME SB906

O código de ASME encaixota 1827 e N-253

SAE/AMS 5540

BS 3072NA14 e 3073NA14

RUÍDO 17750

ISO 6208

EN 10095

MIL-DTL-23228

Para a tubulação e o tubo

ASTM B167/ASME SB167

ASTM B163/ASME SB163

ASTM B516/ASME SB516

ASTM B517/ASME SB517

ASTM B751/ASME SB751

ASTM B775/ASME SB775

ASTM B829/ASME SB829

O código de ASME encaixota 1827, N-20, N-253, e N-576

AMS 5580 DO SAE

RUÍDO 17751

ISO 6207

MIL-DTL-23227

VANTAGENS COMPETITIVAS

(1) mais de 50 anos de experiência da pesquisa e tornam-se na liga de alta temperatura, na liga da resistência de corrosão, na liga da precisão, na liga refratária, no metal raro e no material e nos produtos do metal precioso.
(2) 6 indicam os laboratórios e o centro chaves da calibração.
(3) centenas de tecnologias da patente.

TERMO DO NEGÓCIO

Quantidade de ordem mínima	500 quilogramas
Preço	Negociável
Detalhes de empacotamento	A água impede, transporte em condições de navegar, caixa de madeira da não-fumigação
Mark	Conforme a ordem
Prazo de entrega	90-120 dias
Termos do pagamento	T/T, L/C na vista, D/P
Capacidade da fonte	100 toneladas métricas/mês
