Detalhes do produto:
|
Material: | A liga 2917, um vácuo derreteu liga da expansão do níquel-ferro-cobalto a baixa | Gravidade específica: | 8.36g/cm3 |
---|---|---|---|
Densidade: | 0.302lb/cu dentro | nome do produto: | Ligas especiais para eletrônico |
Aplicação: | tubos do poder, tubos de raio X, tubos da iluminação, tubos de micro-ondas, | tipo: | CMMC |
Realçar: | liga do ferro do cromo do níquel,liga do cobalto do ferro do níquel,selos herméticos que fazem a liga 2917 |
Liga 2917 (K94610, W.Nr. 1,3981) para fazer selos herméticos com os vidros de pyrex mais duros e o material cerâmico
1 PRODUTO
Barra da liga 2917, tubo, tira, folha, fio para para fazer selos herméticos com os vidros de pyrex mais duros e os materiais cerâmicos.
A liga 2917 está disponível em seguir formulários semiacabados padrão:
Folha & placa
Condição da entrega: Quente ou laminado, calor - tratado, removido crosta de ou conservado
Tira & folha
Condição da entrega: Laminado, calor - tratado, conservado ou brilhante recozido
Barra e haste
Condição da entrega: Forjado, rolado, tirado, calor - tratado, oxidado, removido crosta de ou conservado, girado, descascado, à terra ou lustrado
Fio (perfil, círculo, planos, quadrado)
Condição da entrega: Brilhante tirado, ¼ duro a duro, brilhante recozido nos anéis, recipientes, em carretéis e em headstocks
Haste de fio
Condição da entrega: laminado a alta temperatura (dia.5.5mm a 40mm)
Outro
Outras formas e dimensões tais como discos, anéis, as tubulações sem emenda e os forjamentos podem ser pedidas.
DESIGNAÇÃO 2 EQUIVALENTE
UNS K94610, W.Nr. 1,3981, Kovar®, Pernifer® 2918, Dilvar® P1, liga K de Nilo®
VISTA GERAL 3
A liga 2917 é um vácuo da derreteu liga da expansão do níquel-ferro-cobalto a baixa que contém o níquel de aproximadamente 29% e o cobalto de 17%. Sua composição quimica é controlada dentro dos limites estreitos para assegurar propriedades uniformes precisas da expansão térmica. Os controles extensivos da qualidade são empregados na fabricação desta liga para assegurar propriedades físicas e mecânicas uniformes para a facilidade no desenho profundo, na cunhagem, no carimbo e em fazer à máquina. Suas características da expansão térmica combinam aquelas de vidros de borosilicate e de tipo cerâmica da alumina. É fabricada a uma escala próxima da química, rendendo as propriedades repetíveis que fazem eminentemente apropriado para selos do vidro-à-metal em aplicações de produção em massa, ou onde a confiança é da importância primordial.
As propriedades magnéticas da liga 2917 são governadas basicamente por sua composição e pelo tratamento térmico aplicou-se.
A composição da liga decide geralmente os valores os melhores das propriedades magnéticas, tais como a permeabilidade, a força coercitiva e a perda de histerese. O tratamento térmico dado à liga variará estas propriedades entre os níveis os mais maus e os melhores.
A temperatura é eficaz na permeabilidade em mudança e nas outras propriedades. Por exemplo, a força coercitiva e a indução residual diminuirão quase invariavelmente com temperatura crescente, quando nenhuma mudança de fase ocorre. Igualmente segue que diminuições da histerese com a temperatura crescente.
APLICAÇÃO 4

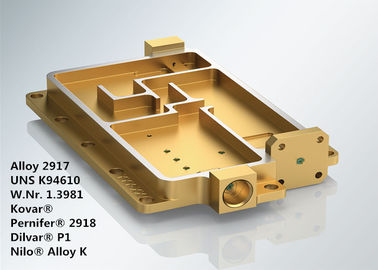

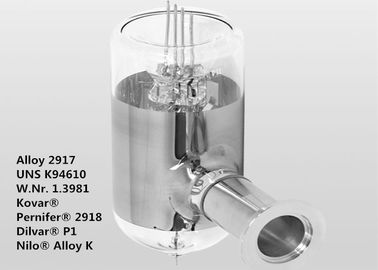

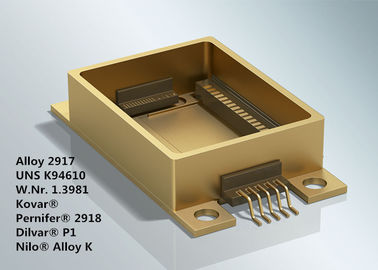

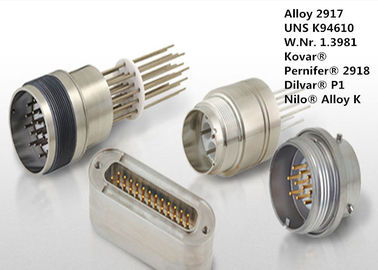

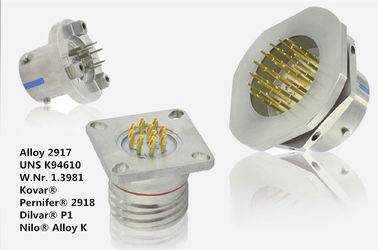

A liga 2917 foi usada fazendo selos herméticos com os vidros de Pyrex mais duros e os materiais cerâmicos. Esta liga encontrou o uso largo na aplicação onde a confiança alta é uma necessidade. Nos tubos do poder, os tubos de raio X, os tubos da iluminação, os tubos de micro-ondas, os tubos de vácuo, os transistor, os diodos, bulbos instantâneos da fotografia e circuitos integrados tais como o bloco liso, a duplo-em-linha pacote e casos e bases componentes optoelectronic.
A liga é usada igualmente frequentemente nas indústrias das telecomunicações, das forças armadas e da defesa, as aeroespaciais e as eletrônicas.
COMPOSIÇÃO 5 QUIMICA (WT %):
Ni | Fe | Al | Co | Manganês | Si | C | P | S | Zr | Si | Magnésio | Cr | Cu | Mo |
29,0 | Bal. | ≤0.10 | 17,0 | ≤0.30 | ≤0.20 | ≤0.02 | ≤0.025 | ≤0.025 | ≤0.10 | ≤0.10 | ≤0.10 | ≤0.20 | ≤0.20 | ≤0.20 |
PROPRIEDADE 6 FÍSICA
Densidade | lb/cu dentro | 0,302 |
Gravidade específica | g/cm3 | 8,36 |
Temp do curie | °F | 815 |
°C | 435 | |
Ponto de derretimento | °F | 2640 |
°C | 1450 | |
Ponto da inflexão | °F | 840 |
°C | 450 | |
Resistividade elétrica | Micro-ohm-cm | 43 |
ohm-cir mil/ft | 259 | |
Condutibilidade térmica | °C de W/m | 16,7 |
°F do ² h do BTU in/ft | 116 | |
Módulos da elasticidade | Mpsi | 18,9 |
kMPa | 130 |
Expansão térmica típica
Agradecimentos a sua composição quimica é um material muito estável que mantenha suas características da expansão térmica para baixo às temperaturas zero secundárias, quase menos 200°C. Consequentemente passa facilmente os testes padrão da transformação em 80°C negativo relacionou mais indústrias exige.
Variação da temperatura | Expansão total | Coeficiente linear médio | ||
°C | °F | 10-3 | 10-6/°C | 10-6/°F |
20-100 | 68-212 | 0,48 | 6 | 3,3 |
20-150 | 68-302 | 0,75 | 5,8 | 3,2 |
20-200 | 68-392 | 0,99 | 5,5 | 3,1 |
20-250 | 68-482 | 1,22 | 5,3 | 2,9 |
20-300 | 68-572 | 1,43 | 5,1 | 2,8 |
20-350 | 68-662 | 1,62 | 4,9 | 2,7 |
20-400 | 68-752 | 1,86 | 4,9 | 2,7 |
20-450 | 68-842 | 2,28 | 5,3 | 2,9 |
20-500 | 68-932 | 2,98 | 6,2 | 3,4 |
Propriedades magnéticas
A liga 2917 é magnética em todas as temperaturas abaixo do ponto do curie. As propriedades magnéticas dependerão em cima do tratamento térmico; mais baixa a dureza, mais altos os valores da permeabilidade e mais baixa perda de histerese.
Tabela abaixo da mostra uma comparação das permeabilidades iniciais, medida em 50 hertz e em uma força de campo de 5 millioersteds, produzida por tratamento térmicos diferentes
Tratamento térmico | Permeabilidade inicial |
fornalha de 1 hora 800°C. 60°C/hr. fresca ao Temp da sala. | 800 |
fornalha de 1 hora 900°C. 60°C/hr. fresca ao Temp da sala. | 900 |
fornalha de 1 hora 1000°C. 60°C/hr. fresca ao Temp da sala. | 800 |
fornalha de 1 hora 1100°C. 60°C/hr. fresca ao Temp da sala. | 800 |
4 fornalha da hora 1100°C. 60°C/hr. fresca ao Temp da sala. | 500 |
fornalha de 1 hora 1200°C. 60°C/hr. fresca ao Temp da sala. | 500 |
4 fornalha da hora 1200°C. 60°C/hr. fresca ao Temp da sala. | 500 |
7 PROPRIEDADES MECÂNICAS
Propriedades mecânicas típicas da tabela 7-1 da liga 2917 em condições recozidas
Temperatura | Resistência à tração | Força de rendimento (0,2% offsets) | Alongamento em 50mm (2 polegadas) | Redução de área | |||
°C | °F | MPa | ksi | MPa | ksi | % | % |
20 | 68 | 520 | 75 | 340 | 49 | 42 | 72 |
100 | 212 | 430 | 62 | 260 | 38 | 42 | 72 |
200 | 392 | 400 | 58 | 210 | 30 | 42 | 72 |
300 | 572 | 400 | 58 | 140 | 20 | 45 | 73 |
400 | 752 | 400 | 58 | 110 | 16 | 49 | 76 |
Dureza da tabela 7-2
Liga | Circunstância | Alta tensão | HRB |
Liga 2917 | Recozido | máximo 160. | máximo 83. |
Duro completo | 230 mínimos. | 97 mínimos. |
INSTRUÇÃO DE FUNCIONAMENTO 8
A liga 2917 pode ser trabalhado quente ou frio, feito à máquina e formado pelos processos similares àqueles usados para aços inoxidáveis austeníticos.
Tratamento térmico
A liga 2917 é não hardenable pelo tratamento térmico.
A liga é usada normalmente na condição recozida, alcançada aquecendo, preferivelmente no hidrogênio ou em amônia rachada, a 850-1000°C (1560-1830°F).
O Decarburization a preparar-se para a selagem do vidro-à-metal é realizado geralmente em uma atmosfera do hidrogênio molhado em 900 - 1050°C (1650-1920°F) para 1 hora. Para os selos que exigem uma relação do óxido de metal, a liga pode ser oxidada aquecendo no ar às temperaturas no 600-1000°C (1110-1830°F) escala, segundo a espessura do filme de óxido exigida.
Maquinabilidade
Na condição recozida, a liga 2917 é mais difícil de fazer à máquina porque é macia e gomosa. O trabalho feito com ferramentas tende a arar o material em vez limpamente do corte nele, e não forma facilmente microplaquetas. Fazer à máquina é mais fácil se o material é removido crosta de primeiramente. Todo o óxido de superfície da escala adere firmemente a e penetra a superfície kovar em maior medida do que aços inoxidáveis.
A liga 2917 deve ser feita à máquina na condição recozida, usando o aço de alta velocidade ou o carboneto de tungstênio derrubou ferramentas. Cortar compostos deve ser dever médio reto do E.P. do óleo de corte, ou diluição solúvel do 20:1 do óleo para girar, furar e moer. Umas mais baixas relações da diluição devem ser usadas para outros métodos fazendo à máquina.
As seguintes alimentações e velocidades podem ser usadas como um guia geral:
Cortando a velocidade | Alimentação | |
Gerencio áspero profundidade do corte 1.25-2.5 milímetros (0.05-0.10 polegadas) |
30-45 m/min (98-148 ft/min) |
0.25-0.4 mm/rev (0.01-0.015 in/rev) |
Termine girar, profundidade do corte 0.125-0.25 milímetros (0.005-0.010 polegadas) |
45-60 m/min (148-197ft/min) |
0.1-0.25 mm/rev (0.0004-0.01 mm/rev) |
Preparação para selar
Todos desengraxados, liga fabricada 2917 porções devem ser desgaseificados e recozido em uma atmosfera molhada do hidrogênio.
A atmosfera deve ser feita úmido borbulhando o hidrogênio através da água na temperatura ambiente. Deve ser tomado para impedir o recolhimento de superfície do carbono. A fornalha deve ter uma câmara refrigerando fornecida com a mesma atmosfera.
O aquecimento deve ser conduzido dentro do 1540/2010°F (838/1099°C) variação da temperatura. O tempo na temperatura deve ser aproximadamente duas horas para a mais baixa temperatura a 20 minutos para a mais alta temperatura. As peças devem então ser transferidas à zona refrigerando e ser guardadas até abaixo de 570°F (299°C), a seguir removeram.
Um filme de óxido na parte metálica é preferido para a selagem de vidro metal-à-dura. O melhor filme de óxido é fino e firmemente aderindo. O filme pode ser produzido aquecendo as peças a 1200/1290°F (650/700°C) na atmosfera ambiental regular por um momento suficiente para formar um escuro - cinza para menosprezar o óxido marrom.
ESPECIFICAÇÃO 9 PADRÃO
ASTM F-15 Rod, barra, folha, tira, tubulação, fio
Fio de ASTM F-29
Fio do AMS 7726 do SAE
Barras e forjamentos do AMS 7727 do SAE
Folha, tira e placa do AMS 7728 do SAE
Composição do RUÍDO 17745
Composição de AFNOR N-F A54-301
Classe 1 de mil. I-23011
VANTAGENS COMPETITIVAS 10:
(1) mais de 50 anos de experiência da pesquisa e para tornar-se na liga de alta temperatura, na liga da resistência de corrosão, na liga da precisão, na liga refratária, no metal raro e no material e nos produtos do metal precioso.
(2) 6 laboratórios da chave do estado e centros da calibração.
(3) tecnologias patenteadas.
processo da fundição da Ultra-pureza (de 4): VIM + IG-ESR + VAR
(5) elevado desempenho excelente.
TERMO DE 11 NEGÓCIOS
Quantidade de ordem mínima | Negociável |
Preço | Negociável |
Detalhes de embalagem | A água impede, transporte em condições de navegar, embalagem padrão da exportação do moinho |
Mark | Conforme a ordem |
Prazo de entrega | 60-90 dias |
Termos do pagamento | T/T, L/C na vista, D/P |
Capacidade da fonte | 100 toneladas métricas/mês |
