Detalhes do produto:
|
Material: | UNS N06002, uma solução contínua austenítica reforçou a liga baseada níquel | ||
---|---|---|---|
Realçar: | ligas resistentes ao calor,ligas especiais da parte alta,os motores de turbina do gás ligam x |
Barra resistente à corrosão da liga X (N06002), forjamento, seção, placa, fio, tubulação para o motor de turbina etc. do gás
1 PRODUTO
Liga resistente à corrosão X para os motores de turbina do gás para componentes da zona da combustão tais como canais de transição, latas do combustor, barras do pulverizador e suportes de chama assim como nos dispositivos de pós-combustão, nos tailpipes e nos calefatores da cabine. etc.
Os formulários do produto disponíveis como carcaças, haste, barra, forjamentos, forjando o bloco, expulsaram a seção, a placa, a folha, a tira, o fio, a tubulação e o tubo etc.
DESIGNAÇÃO DE 2 EQUIVALENTES
GH3536, UNS N06002, AMS 5754, 5798, W.Nr.2.4613, 2,4665, NC22FeD (França), NiCr22Fe18Mo (RUÍDO), Nimonic PE13 (Reino Unido), liga HX de Inconel®, Hastelloy® X
APLICAÇÃO 3
A liga X tem um uso largo nos motores de turbina do gás para componentes da zona da combustão tais como canais de transição, latas do combustor, barras do pulverizador e suportes de chama assim como nos dispositivos de pós-combustão, nos tailpipes e nos calefatores da cabine. Recomenda-se para o uso em aplicações da fornalha industrial porque tem resistente incomum à oxidação, à diminuição e às atmosferas neutras. Os rolos da fornalha desta liga estavam ainda nas boas condições após o funcionamento por 8700 horas em 2150°F (1177°C). A liga X igualmente é usada na indústria de processo químico para retortas, abafa, grades do apoio do catalizador, defletores da fornalha, tubulação para operações da pirólise e componentes do secador instantâneo.
VISTA GERAL 4
A liga X é uma liga baseada níquel reforçada austenítica da solução contínua que compreende do cromo de 22% para a resistência excelente à oxidação nas temperaturas elevados.
Força proeminente das ofertas da liga X em altas temperaturas. Tem grandes características de alta temperatura e do esforço da ruptura acima de 790℃ ou de 1450℉. É apropriado para o uso nas aplicações em limites da temperatura sobre 1200℃ ou 2200℉. A liga X têm magnitudes altas do cromo, o níquel e o molibdênio que oferecem as propriedades de resistência excelentes da corrosão similares às ligas de níquel altas mais comumente em aplicações da corrosão.
A liga X é sabida basicamente fornecendo a resistência do calor elevado e de oxidação assim como a resistência excelente à corrosão de esforço do cloreto que racha-se e a resistência proeminente às circunstâncias de diminuição e de carburação. Observou-se para ser extremamente resistente à corrosão de esforço que racha-se nas aplicações petroquímicas.
COMPOSIÇÃO 5 QUIMICA (WT %):
Tabela 1
Fe | Ni | Co | Cr | Mo | Si | N.B. | B |
17.0-20.0 | Equilíbrio | 0.5-2.5 | 20.5-23.0 | 8.0-10.0 | ≤0.15 | ≤0.50 | ≤0.008 |
Cu | C | Al | Manganês | Si | P | S | W |
≤0.50 | 0.05-0.15* | ≤0.50 | ≤1.00 | ≤1.00 | ≤0.025 | ≤0.015 | 0.20-1.00 |
* a carcaça da nota podia ser 0,20.
ESTRUTURA 6 METALÚRGICA
A liga X é basicamente uma estrutura cúbica centrada cara de posse da liga da fase monofásica e recebe sua força basicamente pela solução contínua que reforça dos elementos cromo, molibdênio e tungstênio. A presença de grande concentração do cromo, oferece a resistência proeminente à oxidação em temperaturas acima de 982°C ou de 1800°F.
A liga reforçada X da solução contínua é oferecida no formulário processado calor da solução. Neste formulário, as microestrutura compreendem normalmente dos carbonetos preliminares distribuídos em uma matriz da fase monofásica com limites necessariamente limpos da grão.
7 PROPRIEDADES FÍSICAS
Densidade: 0,297 lb/in3 (8,22 g/cm3)
Escala de derretimento: 2300-2470°F (1260-1355°C)
RESISTÊNCIA DE OXIDAÇÃO 8
Dados estáticos comparativos da oxidação no ar de fluxo para Hours* 1008
Liga | 1800°F (980°C) | 2000°F (1095°C) | ||||||
Perda/lado do metal | Perda CIP do metal ** /Side | Perda/lado do metal | Perda CIP do metal ** /Side | |||||
mil. | milímetro | mil. | milímetro | mil. | milímetro | mil. | milímetro | |
Liga X | 0,29 | 0,007 | 0,74 | 0,019 | 1,5 | 0,038 | 2,7 | 0,069 |
Liga 600 | 0,32 | 0,008 | 0,9 | 0,023 | 1,1 | 0,028 | 1,6 | 0,041 |
Liga 601 | 0,53 | 0,013 | 1,3 | 0,033 | 1,2 | 0,031 | 2,6 | 0,06 |
Liga 625 | 0,32 | 0,008 | 0,72 | 0,018 | 3,3 | 0,083 | 4,8 | 0,12 |
Liga 800H | 0,024 | 0,024 | 1,8 | 0,046 | 5,4 | 0,137 | 7,4 | 0,19 |
*Cycled à temperatura ambiente uma vez por semana
** Penetração interna de CIP=Continuous
RESISTÊNCIA DE CORROSÃO 9
Resistance* quente médio comparativo da corrosão
Teste a temperatura | Teste o período | Totalize o metal afetado/lado | ||||||
Ligue X | S | 188 | ||||||
°F | °C | h | mil. | milímetro | mil. | milímetro | mil. | milímetro |
1650 | 900 | 200 | 3 | 0,08 | 2,7 | 0,07 | 2,1 | 0,05 |
1650 | 900 | 1000 | 6,8 | 0,17 | 7,5 | 0,19 | 3,7 | 0,09 |
testes do *All executados pela exposição aos produtos da combustão do fuel-óleo do no. 2 (0,4 por cento de enxofre) e dos 5 ppm do sal do mar. A velocidade do gás sobre amostras era 13 ft. /sec. (4m/s). A frequência de choque térmico era uma/hora.
10 PROPRIEDADES MECÂNICAS
Dureza
Dureza da temperatura ambiente da solução material recozida em 2150°F (1177℃)
Formulário | Dureza, HRB | Tamanho de grão típico de ASTM |
Folha | 86 | 3 - 5 |
Placa | 87 | 3.5 - 6 |
Barra | 88 | 2 - 5 |
Dados elásticos da placa
Teste a temperatura | Força de rendimento 0,2% | Resistência à tração final | Alongamento | |||
°F | °C | ksi | MPa | ksi | MPa | % |
70 | 21 | 49,3 | 340 | 110,2 | 760 | 48,9 |
1000 | 538 | 32,5 | 224 | 87,6 | 604 | 60,2 |
1200 | 649 | 30,7 | 212 | 80,9 | 558 | 63,5 |
1400 | 760 | 31,6 | 218 | 61 | 421 | 74,5 |
1600 | 871 | 27,4 | 189 | 37 | 255 | 98,1 |
1800 | 982 | 13,6 | 94 | 20 | 138 | 98,1 |
2000 | 1093 | 6,5 | 45 | 10,4 | 72 | 95,3 |
Resistência ao impacto
Placa envelhecida
Temperatura do envelhecimento | Tempo do envelhecimento | Resistência ao impacto charpy média do V-entalhe | ||
°F | °C | h | ft. - libra. | J |
SHT | SHT | - | 95 | 129 |
1200 | 649 | 1000 | 24 | 33 |
4000 | 12 | 16 | ||
8000 | 15 | 20 | ||
1400 | 760 | 1000 | 10 | 14 |
4000 | 10 | 14 | ||
8000 | 8 | 11 | ||
1600 | 871 | 0 | 15 | 20 |
4000 | 12 | 16 | ||
8000 | 15 | 20 | ||
16000 | 12 | 16 |
TRATAMENTO TÉRMICO 11
Os formulários feitos da liga X são fornecidos na condição heattreated da solução salvo disposição em contrário. É tipicamente solução heattreated em 2150°F (1177°C) e rapid de refrigeração. Os produtos recozidos brilhantes são refrigerados no hidrogênio. O recozimento nas temperaturas mais baixas do que o tratamento do calor da solução pode causar a precipitação das fases secundárias, que podem afetar a força e a ductilidade da liga.
O processamento de calor feito em temperaturas mais baixo do que a solução que processa a temperatura é chamado como o recozimento do moinho. Deve ser mantido na mente que executar o processamento de calor do recozimento do moinho fornecerá frequentemente a precipitação dos carbonetos secundários nas bordas da grão do material e não recuperará o material às circunstâncias como-recebidas.
OBRA 12
Trabalho quente
A liga X pode estar quente processada em diversos formulários, embora possam ser mais susceptíveis à magnitude e à taxa de redução quente do que é para aços inoxidáveis austeníticos. Além disso, os limites de processamento quentes da temperatura para estas ligas podem ser estreitos. Os limites quentes da temperatura para a liga X – temperatura da fornalha: 2150°F ou 1175°C e a mais baixa temperatura: 1750°F ou 955°C.
Trabalho a frio
A liga X é formada prontamente nas formas diferentes com do processamento frio. Porque é mais forte e trabalha o fortalecer mais rapidamente do que categorias inoxidáveis austeníticas, a força maior é precisada frequentemente de alcançar a magnitude idêntica da distorção fria. A força de rendimento maior puder igualmente oferecer a parte traseira de mola maior quando forjamento frio do que observado para aços inoxidáveis. Além disso, as características rápidas do endurecimento de trabalho desta liga podem precisar um recozimento moderado mais rápido nas etapas de formação de produzir um componente terminado.
ESPECIFICAÇÃO 13 PADRÃO
É alistada em NACE MR0175.
Composição quimica
RUÍDO 17744
Forjadura
ASTM B564/AMS 5754
RUÍDO 17754
ISO 9725

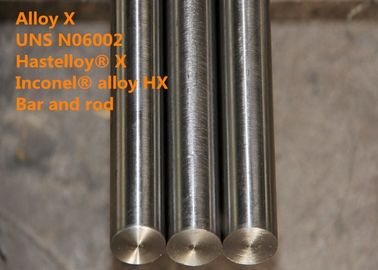

Boleto, barra, haste
ASTM B472/ASTM B572
AMS 5754
RUÍDO 17752
ISO 9723
Fio
AMS 5798
RUÍDO 17753
ISO 9724

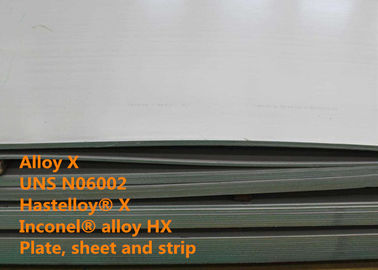

Placa, folha, tira
ASTM B435
AMS 5536
RUÍDO 17750
ISO 6208

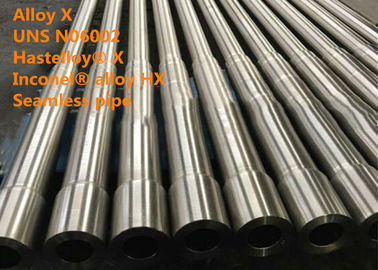

Tubular
ASTM B619/ASTM B622/ASTM B626/ASTM B751/ASTM B775/ASTM B829
AMS 5587/AMS 5588
RUÍDO 17751
ISO 6207

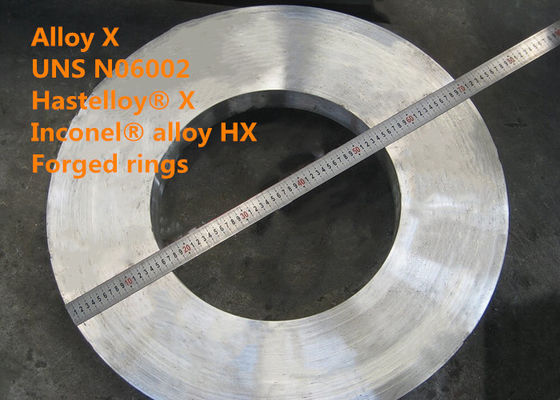

Disco, anel
AECMA PrEN2184
Moldação
AMS 5390E
Caber
ASTM B366/ASME SB366
VANTAGENS COMPETITIVAS 14
(1) mais de 50 anos de experiência da pesquisa e tornam-se na liga de alta temperatura, na liga da resistência de corrosão, na liga da precisão, na liga refratária, no metal raro e no material e nos produtos do metal precioso.
(2) 6 indicam os laboratórios e o centro chaves da calibração.
(3) tecnologias patenteadas.
processo da fundição da Ultra-pureza (de 4): VIM + IG-ESR + VAR
(5) elevado desempenho excelente.
TERMO DE 15 NEGÓCIOS
Quantidade de ordem mínima | Negociável |
Preço | Negociável |
Detalhes da embalagem | A água impede, transporte em condições de navegar, caixa de madeira da não-fumigação ou pálete |
Mark | Conforme a ordem |
Prazo de entrega | 60-90 dias |
Termos do pagamento | T/T, L/C na vista, D/P |
Capacidade da fonte | 100 toneladas métricas/mês |
