Barras excelentes e forjamentos da liga 520 de Udimet da estabilidade estrutural para o espaço aéreo

Barras da liga 520 (liga 520 de Udimet), forjamentos para aviões e lâmina de turbina terrestre etc. do gás.

1 PRODUTO

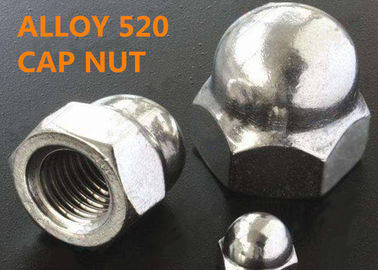

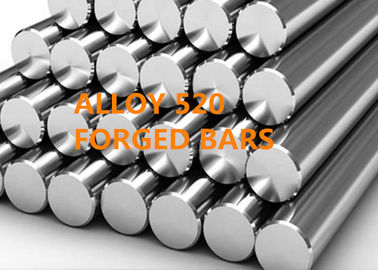

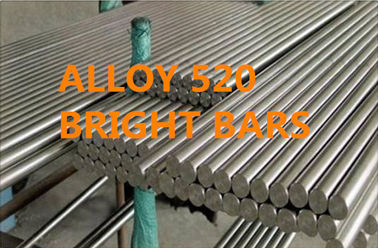

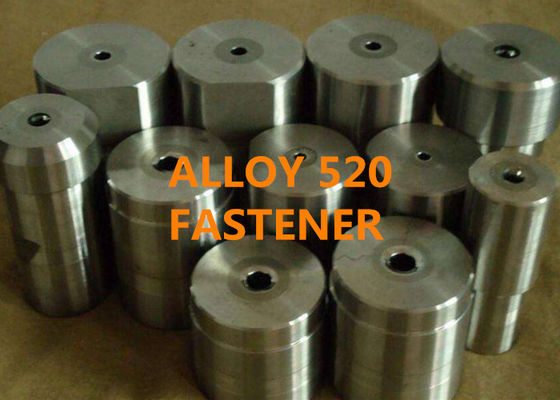

Ligue 520 (liga 520 de Udimet) barras, forjamentos, folhas e aparafuse etc.

APLICAÇÃO 2

Liga 520 desenvolvida para o uso no 1400-1700°F (760-927°C) a variação da temperatura, a liga tem a estabilidade estrutural excelente e o fabricability raramente bom. O pedido preliminar para a liga 520 é blading para aviões e turbina a gás terrestres. E folhas e parafusos para o uso industrial e marinho.

VISTA GERAL 3

A liga 520 é um superalloy baixo do níquel hardenable da precipitação com uma combinação excepcional de propriedades mecânicas, de resistência de corrosão e de características de alta temperatura do forgeability.

COMPOSIÇÃO 4 QUIMICA (WT %):

5 CONSTANTES FÍSICAS

Densidade: ³ de 8,21 g/cm (0,297 ³ de lb/in)

Escala de derretimento: 1260-1405°C (2300-2560°F)

PROPRIEDADE 6 MECÂNICA

1000 horas rompem a força da liga endurecida precipitação 520

Fig. 1 propriedades mecânicas típicas da liga precipitação-endurecida 520.

TRATAMENTO TÉRMICO 7

O tratamento térmico convencional para a liga feita 520 envolve um tratamento da três-etapa que consiste em 1121 °C/4 h/AC, em 843 °C/24 h/AC, e em 760 °C/16 h/AC (onde cada etapa é dada pela temperatura, pelo tempo neste ture da pintura à têmpera, e pela natureza de refrigerar subsequente, com a C.A. que indica refrigerar de ar).

Em algumas aplicações, uma quarta etapa do alívio de tensão de 8 horas no °C 816 seguido refrigerar de ar é empregada igualmente.

METALLOGRAPHY 8
Após os tratamento térmicos convencionais, ligue 520 que a microestrutura é composta (μ) de uma matriz Ni-Cr-Co rica, que seja endurecida pela prima da gama do Ni₃ da multa (aproximadamente 0,1 tamanhos do μm) (Al, si) (μ) precipite. Os limites de grão são decorados por M₂₃ C₆ automobilístico permanecem. Os carbonetos preliminares de Stringerlike MC podem igualmente estam presente dentro das grões.

CRESCIMENTO DE GRÃO 9 E PRECIPITAÇÃO DO CARBONETO

(1) a grão que torna áspero o comportamento da liga 520 é controlada pela dissolução de carbonetos preliminares de MC e de M (C, N) carbonitrides. Há dois GCTs distinto (grão que torna áspero temperaturas) nesta liga que corresponde a uma temperatura do solvus de MC levemente abaixo de 1190°C e de A M. (C, N) temperatura do solvus levemente abaixo de 1250°C.

(2) o limite de grão assim como o carboneto intragranular_de M₂₃ C₆ precipitam formado nesta liga sobre uma variação da temperatura de 600°C a 1050°C. que as fases diferentes de cinéticas_da precipitação de M₂₃ C₆ conduziram a diferente precipitam morfologias. A presença de carbonetos discretos do limite de grão foi observada em temperaturas de envelhecimento abaixo de 850°C, visto que uma rede contínua de carbonetos do limite de grão resultou de umas mais altas temperaturas de envelhecimento. M Intragranular₂₃ C₆ precipita é influenciado fortemente pela dissolução de carbonetos preliminares de MC nesta liga.

(3) uma alta temperatura do tratamento da solução induz a precipitação intragranular_do carboneto de M₂₃ C₆ em cima do envelhecimento devido ao carbono dissolvido aumentado e a uma área reduzida do limite de grão.

(4) a precipitação secundária do carboneto de MC ocorreu na escala de 1100°C a 1177°C após solutionizing em uma temperatura igual ou maior do que a 1190°C. A temperatura do solvus do carboneto de MC da liga 520 é próxima a 1190°C e a M (C, N) carbonitrides para se dissolver acima de aproximadamente 1250°C. Nenhum carboneto secundário de MC foi observado na solução dos espécimes tratada abaixo de 1190°C. Consequentemente, a dissolução preliminar do carboneto de MC parece ser uma condição prévia para a precipitação de carbonetos secundários de MC na liga.

VANTAGENS COMPETITIVAS 10

(1) mais de 50 anos de experiência da pesquisa e para tornar-se na liga de alta temperatura, na liga da resistência de corrosão, na liga da precisão, na liga refratária, no metal raro e no material e nos produtos do metal precioso.
(2) 6 laboratórios da chave do estado e centros da calibração.
(3) tecnologias da patente.

elevado desempenho (de 4).
