A válvula de exaustão LF2 liga de grande resistência para o automóvel e a central elétrica móvel

Liga LF2 da válvula (liga da válvula LF2) para a válvula de exaustão de motor a combustão interna do elevado desempenho

PRODUTO

Ligue LF2 (liga da válvula LF2) para válvulas de exaustão de motor a combustão interna do elevado desempenho (motor diesel e motor de gasolina) para o automóvel, a locomotiva, o trator, o navio, o tanque, a plataforma petrolífera, a maquinaria de construção e central elétrica móvel, etc.

FORMULÁRIO DO PRODUTO

Barra e haste: a condição da entrega é rolada, o calor - tratado, a oxidação, removendo crosta de, girado, moído, e são lustrados, etc.

Outro: disco, tubulação e tubo sem emenda, cilindro, forjamento, bloco etc. do forjamento.

APLICAÇÃO

A liga LF2 é usada principalmente como o material da válvula de exaustão para motor a combustão interna de alta potência tais como os motores diesel resistentes.

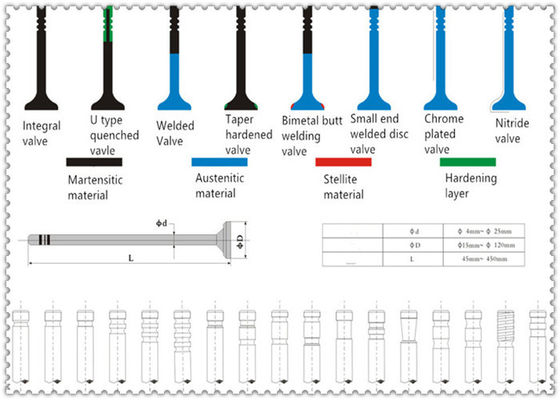

ESBOÇO DA VÁLVULA DE EXAUSTÃO

PROCEDIMENTO DA PRODUÇÃO DA VÁLVULA DE EXAUSTÃO

Anulando forjamento upsetting do aquecimento bonde do → do tratamento térmico vazio principal do → de gerencio o → de gerencio principal do → da soldadura de fricção do → da placa e da haste ou de moedura áspero do revestimento do → cortou o → do comprimento fixo Semi-fino moendo o → da haste a multa do → do chapeamento de cromo da haste de válvula que mói o → NDT da haste da entrega terminada do → da válvula

CONDIÇÃO DE SUPERFÍCIE DA VÁLVULA DE EXAUSTÃO

LOCAL DA PRODUÇÃO DA VÁLVULA DE EXAUSTÃO

COMPOSIÇÃO QUIMICA (WT %):

VISTA GERAL

O material da válvula é um material necessário para a produção de entrada de motor de gasolina e de motor diesel e de válvula de exaustão, mas igualmente o material chave no motor inteiro. A fim encontrar as necessidades de tipos diferentes motor a combustão interna, os países desenvolvidos no mundo estão desenvolvendo constantemente todos os tipos de materiais novos da válvula de exaustão.

A válvula da entrada e de exaustão na corrosão de alta temperatura do gás, carga alta e ação alta do esforço e o outro ambiente áspero, as válvulas tem que suportar a temperatura até 600-800°C. da liga 80A e a liga 751 é duas ligas de uso geral da válvula. A liga 80A obtém cada vez mais a atenção para seu desempenho de alta temperatura com o uso da grande quantidade dela. A microestrutura e as propriedades da liga 80A foram estudadas, e encontrou-se que o aumento da relação de Ti/Al melhorou significativamente as propriedades mecânicas na temperatura ambiente. Quando Ti/Al é relativamente baixo, a fase de β-Nial está precipitada fora do cristal, tendo por resultado a fratura de alta temperatura do material.

A liga LF2 é uma liga reforçada da base Fe-Ni envelhecimento econômico com resistência de corrosão de alta temperatura excelente do gás e desempenho de alta temperatura da resistência. Tem quase o mesmo desempenho de alta temperatura que a liga 80A e a liga 751, que são amplamente utilizadas nos países estrangeiros. Porque o índice do Ni diminuiu 70% a 30%, o custo foi reduzido extremamente. A válvula feita desta liga foi amplamente utilizada na locomotiva 4B por Dongfeng, e na locomotiva 240B feita as peças railway Co., Ltd, e outros motores diesel resistentes da locomotiva e do veículo de tianjin pelo departamento da locomotiva & do veículo Co., do Ltd., e do Pequim de CRRC Dalian do poder superior. Opera bastante o wel. Igualmente são amplamente utilizados em veículos comerciais resistentes e em caminhões resistentes. A liga LF2 é um tipo da liga da válvula com grande potencial do mercado. Contudo, com o aumento contínuo de parâmetros de motor a combustão interna e o aumento do padrão da purificação da temperatura de exaustão e da exaustão, umas exigências mais estritas são propostas para o desempenho da liga da válvula.

METALLOGRAPHY

A matriz da liga LF2 é austenita. a fase do ′ do γ, a fase de MC, a fase de Laves e a fase do sigma são o cano principal precipitado fases.

Análise química da fase das ligas testadas (fração maciça %)

Microestrutura Fig.1 da liga LF2 sob as temperaturas diferentes da solução (a, d) 950℃; (b, e) 990℃; (c, f) 1070℃

Imagens de Fig.2 TEM dos testes padrões precipitados da fase e de difração da área selecionada (TRISTES) após 990℃ x 1 h, WQ + 760℃ x 10 h, C.A., (a) fase do γ'; (b) fase de Laves

Imagem de Fig.3 SEM (a) e espectro do EDS (b) da fase de MC após 990℃ x 1 h, WQ + 760℃ x 10 h, C.A.

TRATAMENTO TÉRMICO

Tratamento da solução contínua

A finalidade do tratamento da solução contínua é dissolver a segunda fase de carbonetos e a fase do γ' na matriz, para obter a solução contínua oversaturated uniforme, que é conducente à re-precipitação dos carbonetos com distribuição uniforme de partículas finas e de gamma e outras fases do reforço durante o processo do envelhecimento, e ao mesmo tempo eliminar o esforço gerado no processo do processamento frio e quente e promover o recrystallization da liga. Em segundo lugar, o tratamento da solução contínua é igualmente obter o tamanho de grão apropriado para assegurar a estabilidade do desempenho da liga.

A temperatura ótima da solução contínua para a liga LF2 é 990°C, 1 hora, refrigerar de água.

Tratamento do envelhecimento

Com a finalidade das propriedades mecânicas e da microestrutura ótimas, o tratamento ótimo do envelhecimento estará em 760℃, em terra arrendada por 10 horas, e em refrigerar de ar.

Microestrutura Fig.4 da liga LF2 sob temperaturas diferentes do envelhecimento (solução tratada em 990℃ para 1h)

(a, d) 680℃, (b, e) 760℃, (c, f) 800℃

Propriedades Fig.5 mecânicas da liga LF2 sob o tempo diferente do envelhecimento

(a) força, (b) ductilidade, (c) dureza

PROPRIEDADES MECÂNICAS

Tratamento térmico: Recozimento da solução contínua em 990℃ x 1h, WQ, envelhecimento em 760℃ x 10h, C.A.

VANTAGENS COMPETITIVAS:

(1) mais de 50 anos de experiência da pesquisa e tornam-se na liga de alta temperatura, na liga da resistência de corrosão, na liga da precisão, na liga refratária, no metal raro e no material e nos produtos do metal precioso.
(2) 6 indicam os laboratórios e o centro chaves da calibração.
(3) tecnologias da patente.

(4) tamanho de grão médio 9 ou mais fino.

elevado desempenho (de 5)

TERMO DO NEGÓCIO
