|
Detalhes do produto:
|
| Materiais: | UNS S66315, uma precipitação hardenable, liga baixa do ferro-níquel | ||
|---|---|---|---|
| Destacar: | ligas do elevado desempenho,ligas especiais de grande resistência |
||
Liga 3015 (liga 3015) para válvulas de exaustão de motor a combustão interna do poder superior
PRODUTO
Liga 3015 (liga 3015) para válvulas de exaustão de motor a combustão interna do poder superior (motor diesel e motor de gasolina) para o automóvel, a locomotiva, o trator, o navio, o tanque, a plataforma petrolífera, a maquinaria de construção e central elétrica móvel, etc. Igualmente podia ser para prendedores de grande resistência em temperaturas elevados.
DESIGNAÇÃO EQUIVALENTE
UNS S66315, liga da Força mixta da NATO 3015 do ® de CarTech
FORMULÁRIO DO PRODUTO
A liga 3015 está disponível nos formulários da barra, da haste, da tira, do forjamento, do bloco do forjamento, etc.
APLICAÇÃO
Devido a sua resistência excelente da força e de corrosão em temperaturas elevados, a liga 3015 podia ser considerada para aplicações da válvula de motor, e igualmente podia ser considerada como uma substituição para ligas super da níquel-base nas aplicações que envolvem a necessidade para a força em temperaturas elevados tais como prendedores.
VISTA GERAL
A liga 3015 é uma precipitação hardenable, a liga baixa do ferro-níquel com propriedades mecânicas entre aquelas da ferro-base e as ligas mais caras da níquel-base que foram usados para aplicações da válvula de motor. A liga foi projetada para a resistência de grande resistência e de corrosão até 1400°F (760°C).

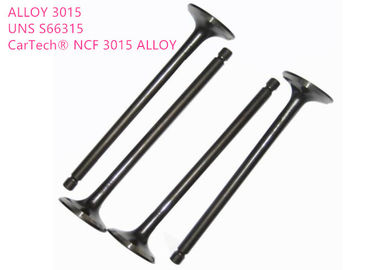

ESBOÇO DA VÁLVULA DE EXAUSTÃO
PROCEDIMENTO DA PRODUÇÃO DA VÁLVULA DE EXAUSTÃO
Anulando forjamento upsetting do aquecimento bonde do → do tratamento térmico vazio principal do → de gerencio o → de gerencio principal do → da soldadura de fricção do → da placa e da haste ou de moedura áspero do revestimento do → cortou o → do comprimento fixo Semi-fino moendo o → da haste a multa do → do chapeamento de cromo da haste de válvula que mói o → NDT da haste da entrega terminada do → da válvula

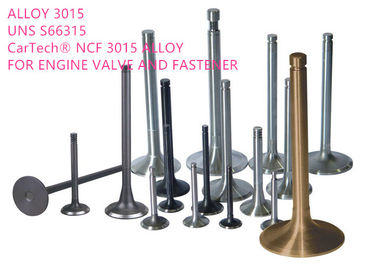

CONDIÇÃO DE SUPERFÍCIE DA VÁLVULA DE EXAUSTÃO
LOCAL DA PRODUÇÃO DA VÁLVULA DE EXAUSTÃO
COMPOSIÇÃO QUIMICA (WT %):
| Fe | Ni | Mo | Cr | Si | N.B. |
| Equilíbrio | 30.0-33.5 | 0.40-1.00 | 13.5-15.5 | 2.30-2.90 | 0.40-0.90 |
| C | Al | Manganês | Si | P | S |
| ≤0.08 | 1.60-2.20 | ≤0.50 | ≤0.50 | ≤0.015 | ≤0.010 |
PROPRIEDADE FÍSICA
Densidade: 0,2840 lb/in3 (7.88g/cm3)
Escala de derretimento: 2400 - 2550°F (1316 - 1399°C)
Resistividade elétrica: 643,0 ohm-cir-mil/ft em 72°F (22°C)
Permeabilidade magnética: 1.0170Mu em 200 oersted (15,9 kA/m)
Coeficiente médio da expansão térmica
| Temperatura | Coeficiente médio da expansão térmica | ||
| 77°F a | 25°C a | x 10-6 in/in/°F | 10 °C de-6 µm/m |
| 212 | 100 | 8,3 | 14,9 |
| 392 | 200 | 8,7 | 15,6 |
| 572 | 300 | 8,9 | 16 |
| 752 | 400 | 9 | 16,2 |
| 932 | 500 | 9,2 | 16,5 |
| 1112 | 600 | 9,3 | 16,7 |
| 1202 | 650 | 9,3 | 16,8 |
| 1292 | 700 | 9,3 | 16,8 |
| 1382 | 750 | 9,7 | 17,4 |
| 1472 | 800 | 10,2 | 18,3 |
Módulo de elasticidade
| Temperatura | Módulo de elasticidade | ||
| °F | °C | x ksi 103 | x MPa 103 |
| 72 | 22 | 29 | 200 |
| 1200 | 649 | 22 | 152 |
| 1400 | 760 | 20 | 138 |
PROPRIEDADES MECÂNICAS
(1) resistência ao impacto do entalhe de Charpy V
Testes em 0,625" (16mm) barra redonda, tratamento térmico 1922°F (1050°C)/0,5 horas/óleo extinguem + 1382°F (750°C)/4 horas/C.A.
| Temperatura | Resistência ao impacto | ||
| °F | °C | pé-. | J |
| 70 | 21 | 83 | 113 |
(2) propriedades elevadas da ruptura do esforço de temperatura
Testes em 0,625" (16mm) barra redonda, tratamento térmico 1922°F (1050°C)/0,5 horas/óleo extinguem + 1382°F (750°C)/4 horas/C.A.
| Temperatura | Esforço para produzir a ruptura em: | ||||||
| 10 horas | 100 horas | 400 horas | |||||
| °F | °C | ksi | MPa | ksi | MPa | ksi | MPa |
| 1350 | 732 | / | / | 55 | 380 | 40 | 276 |
| 1500 | 816 | 39 | 269 | 23 | 159 | / | / |
dureza (de 3) contra a temperatura
Testes em 0,625" (16mm) barra redonda, tratamento térmico 1922°F (1050°C)/0,5 horas/óleo extinguem + 1382°F (750°C)/4 horas/C.A.
resistência à tração (de 4)
Testes em 0,625" (16mm) barra redonda, tratamento térmico 1922°F (1050°C)/0,5 horas/óleo extinguem + 1382°F (750°C)/4 horas/C.A.
| Temperatura | 0,2% forças de rendimento | Resistência à tração final | Alongamento em 4D % | Redução de área % | |||
| °F | °C | ksi | MPa | ksi | MPa | ksi | MPa |
| 70 | 21 | 95 | 655 | 163 | 1124 | 35 | 54 |
| 800 | 427 | 90 | 621 | 145 | 1000 | 34 | 55 |
| 1000 | 538 | 89 | 614 | 143 | 986 | 32 | 53 |
| 1200 | 649 | 98 | 676 | 138 | 952 | 17 | 20 |
| 1400 | 760 | 82 | 565 | 92 | 634 | / | / |
INSTRUÇÃO DE FUNCIONAMENTO
Trabalho quente
A liga 3015 pode ser forjada dentro da variação da temperatura de 1700/2000°F (927/1093°C). O controle cuidadoso do acúmulo da temperatura de trabalho quente e do calor de fricção é necessário para evitar a brevidade quente acima de 2000°F (1093°C). A liga 3015 é significativamente menos resistente à deformação em 1700/2000°F (927/1093°C) do que a liga 751 da níquel-base.
Trabalho a frio
Devido a uma ductilidade mais alta e a uma mais baixa força elástica ou compressiva, a funcionalidade fria da liga 3015 é melhor do que aquela de ligas hardenable da níquel-base da precipitação como a liga A-286, ele é mais dura do que aços inoxidáveis e fortaleceres austeníticos do trabalho rapidamente.
Tratamento da solução
Calor a 1922°F (1050°C), posse na temperatura para um mínimo de 30 minutos, lubrificam então extinguem.
Tratamento da idade
Reaquecimento a 1382°F (750°C), posse na temperatura por 4 horas, arejam então fresco.
Moedura e polonês
As características de moedura da liga 3015 são similares àquelas da liga 751.
VANTAGENS COMPETITIVAS:
(1) mais de 50 anos de experiência da pesquisa e tornam-se na liga de alta temperatura, na liga da resistência de corrosão, na liga da precisão, na liga refratária, no metal raro e no material e nos produtos do metal precioso.
(2) 6 indicam os laboratórios e o centro chaves da calibração.
(3) tecnologias da patente.
(4) tamanho de grão médio 9 ou mais fino.
elevado desempenho (de 5)
TERMO DO NEGÓCIO
| Quantidade de ordem mínima | Negociável |
| Preço | Negociável |
| Detalhes de empacotamento | A água impede, transporte em condições de navegar, caixa de madeira da não-fumigação |
| Mark | Conforme a ordem |
| Prazo de entrega | 60-90 dias |
| Termos do pagamento | T/T, L/C na vista, D/P |
| Capacidade da fonte | 100 toneladas métricas pelo mês |
Pessoa de Contato: Mr. lian
Telefone: 86-13913685671
Fax: 86-510-86181887
