N06690 / W.Nr. 2,4642 boa estabilidade metalúrgica das ligas resistentes à corrosão

Liga resistente à corrosão 690 (N06690, W.Nr. 2,4642) semi-produtos para a aplicação de processamento química



1 PRODUTO

Liga resistente à corrosão 690 (UNS N06690, W.Nr. 2,4642) semi-produtos para a aplicação de processamento química

A liga 686 está disponível nos seguintes formulários do produto: tubulação, tubo, folha, tira, placa, circularmente e barra sextavada, forjamento, estoque do forjamento, fio e haste de fio na bobina, e produtos da soldadura.

Rod e barra

Condições da entrega: forjado, rolado, tirado, tratado termicamente, oxidado, removido crosta de ou conservado, feito à máquina, descascado ou moído

Folha e placa

Condições da entrega: quente ou laminado, tratado termicamente, removido crosta de ou conservado

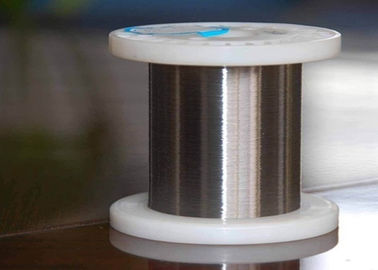

Fio

Condições da entrega: tirada brilhante, ¼ duramente a duramente, brilhante recozido nos anéis, recipientes, em carretéis e em aranhas

Tira

Condições da entrega: laminado, tratado termicamente e conservado ou brilhante recozido

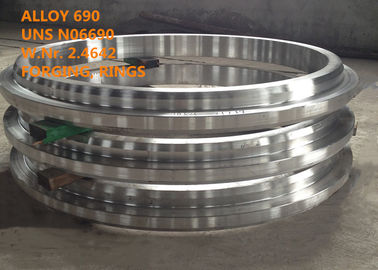

Outras formas e dimensões tais como placas circulares, anéis, o tubo sem emenda e os forjamentos podem ser pedidas.



DESIGNAÇÃO DE 2 EQUIVALENTES

UNS N06690, W.Nr.2.4642, NiCr29Fe (EN), NiCr29Fe9 (ISO), NC30Fe (AFNOR), NW6690 (ISO), liga 690 de Inconel®, liga 690 de VDM®, Nicrofer 6030



APLICAÇÃO 3

As propriedades da liga 690 são úteis para várias soluções ácidas fluorídricas nítricas ou nítricas do envolvimento das aplicações/. Os exemplos são reheaters do cauda-gás usados na produção de ácido nítrico e nas serpentinas de aquecimento e tanques para soluções nítricas/fluorídricas usadas na conservação em vinagre de aços inoxidáveis e de reprocessing de combustíveis nucleares.

A resistência da liga aos gás decontenção faz-lhe um material atrativo para aplicações como unidades da gasificação de carvão, queimadores e canais para processar o ácido sulfúrico, fornalhas para o processamento petroquímica, recuperators, incineradores, e o equipamento de vidro da vitrificação para a eliminação de resíduos radioativos.

Em vários tipos de água de alta temperatura, a liga 690 indica baixas taxas de corrosão e a resistência excelente ao rachamento de corrosão de esforço. Assim, a liga 690 é amplamente utilizada para os tubos, os defletores, os tubesheets, e o hardware do gerador de vapor na geração potência nuclear.



VISTA GERAL 4

A liga 690 é uma liga do alto-cromo-níquel que tem a resistência excelente a muitos meio aquoso corrosivo e atmosferas de alta temperatura, que é particularmente apropriado para o uso em meios de oxidação. Além do que sua resistência de corrosão, a liga 690 tem a estabilidade metalúrgica de grande resistência, boa, e características favoráveis da fabricação.

O índice substancial do cromo dá à liga a resistência proeminente aos produtos químicos de oxidação e aos gás de oxidação de alta temperatura.

O nível elevado de níquel dá a resistência à esforço-corrosão que racha-se em ambientes decontenção assim como às soluções do hidróxido de sódio.

A liga 690 é caracterizada perto

Resistência muito boa do ♦ ao fluoreto que contém o ácido nítrico quente,

Boa resistência do ♦ ao rachamento de corrosão de esforço causado por alcaloides,

Resistência excelente do ♦ ao rachamento de corrosão de esforço causado pelos meios que contêm o cloreto e ácidos polythionic,

Resistência excelente do ♦ a muitos meios aquosos agressivos ou nos laços preliminares e secundários de reatores nucleares,

Boa resistência do ♦ à varredura da oxidação, do sulphidation e do metal em gás quentes

Boas propriedades mecânicas do ♦ na temperatura ambiente e na alta temperatura, emparelhadas com a ductilidade alta.



COMPOSIÇÃO 5 QUIMICA

Fe	Ni	Cr	Co	Manganês	Si	C	P	S	Cu
7.0-11.0	≥58.0	27.0-31.0	≤0.10	≤0.50	≤0.50	≤0.05	≤0.020	≤0.015	≤0.50



6 PROPRIEDADES FÍSICAS

Densidade na temperatura ambiente: 0,296 lb/in3 (8,2 g/cm3)

Escala de derretimento: 2470-2506°F (1390-1410°C)

Calor específico: 0,107 Btu/lb-°F (450 J/kg-°C)

Resistividade elétrica: 691 ohms-circ mil/ft (uΩ-m 1,148)

Permeabilidade em 200 oersted (15,9 kA/m): 1,0001

Módulo Young: ksi 30,6 10³ (211GPa)

A relação de Poisson: 0,289



METALLOGRAPHY 7

A liga 690 tem uma estrutura cara-centrada cúbica.

A liga 690 é uma austenítica, liga da contínuo-solução com um alto nível da estabilidade metalúrgica. A liga tem uma baixa solubilidade para o carbono, e sua microestrutura contém normalmente carbonetos. O carboneto principal atual na liga é M₂₃ C₆; a abundância da fase varia com índice de carbono e exposição térmica do material. Outras fases normalmente atuais são nitretos titanium e carbonitrides. Nenhuma fase intermetallic embrittling tal como a fase do sigma foi identificada na liga 690.



8 PROPRIEDADES MECÂNICAS

A liga 690 tem de grande resistência sobre uma escala larga das temperaturas. As propriedades mecânicas da liga variam com formulário e têmpera do produto. A liga 690 é usada normalmente na têmpera recozida, e as características da força descritas abaixo são representante do material recozido.

Valores mínimos em temperaturas ambientes no CRNA. w. ASTM B166 ou 168

Produto	Força de rendimento Rp 0,2	Rm da resistência à tração	Alongamento A
	MPa	MPa	%
Folha, tira	> 240	> 586	> 30
Barra, boleto	> 240	> 586	> 30



Valores mínimos em temperaturas ambientes no CRNA. w. ASTM B166 ou 168 para vários formulários do produto, escalas do tamanho e estado do processamento

Produto e circunstância	Diemensions	Força de rendimento Rp 0,2	Rm da resistência à tração	Alongamento A
	milímetro	MPa	MPa	%
Folha, tira duramente	> 6,4	> 620	> 860	> 2
Frio dos círculos trabalhado	< 12="">	> 620	> 825	> 7
	12.7-25.4	> 585	> 760	> 10
	25.4-63.5	> 550	> 725	> 12
Quadrados, hexágonos e retângulos, frio trabalhado	< 6="">	> 550	> 690	> 5
	6.4-12.7	> 480	> 655	> 7



RESISTÊNCIA DE CORROSÃO 9

A liga 690 tem a resistência excelente à corrosão em uma escala larga de ambientes aquosos e de alta temperatura. Devido a seu índice alto do cromo, a liga é particularmente resistente às circunstâncias de oxidação. A liga 690 igualmente oferece a resistência excelente ao ataque pelo enxofre em altas temperaturas.



INSTRUÇÃO DE FUNCIONAMENTO 10

A liga 690 é fabricada prontamente por técnicas convencionais para ligas do alto-níquel. Na maioria de operações de funcionamento, a liga 690 exibe as características similares àquelas da liga 600.

Formação quente

A liga 690 pode estar quente trabalhada em uma variação da temperatura entre do °C 1230 e 900 (°F) 2250 e 1650 com o rapid subsequente que refrigera para baixo na água ou usando bocais de ar.

A variação da temperatura para a formação quente pesada da liga 690 é 1900 a 2250°F (1040 1230°C). A formação clara pode ser feita em temperaturas para baixo a 1600°F (870°C).

Formação fria

A trabalho a frio deve ser realizada no material recozido. A liga 690 tem uma taxa mais alta do endurecimento de trabalho do que aços inoxidáveis austeníticos. Isto deve ser tomado em consideração durante o projeto e a seleção de formar ferramentas e equipamento e durante o planeamento de formar processos. O recozimento intermediário pode ser necessário para altos nível da deformação da trabalho a frio. Antes de usar, o tratamento térmico é exigido após a trabalho a frio com mais deformação de 10%.

Tratamento térmico

O recozimento da solução deve ser realizado em temperaturas entre 1020 e 1070°C (1870 1960°F). Se o uso em uma escala de alta temperatura com resistência de rastejamento aumentada é pretendido, a temperatura do recozimento da solução deve ser levantada para entre 1080 e 1150°C (1980 2100°F).

Fazer à máquina

A liga 690 deve preferivelmente ser feita à máquina na condição recozida. Desde que o material exibe uma taxa considerável do endurecimento de trabalho, as baixas velocidades do corte devem ser usadas e a ferramenta deve permanecer continuamente no contato. Uma profundidade de corte adequada é importante a fim cortar abaixo da zona trabalho-endurecida previamente formada.

A dissipação de calor a melhor com o uso das grandes quantidades de apropriado, preferivelmente aquosas, lubrificantes tem a influência considerável em um processo fazendo à máquina estável.



ESPECIFICAÇÃO 11 PADRÃO

Rod, barra, fio e forjamento

SB 166 DE ASTM B166/ASME

SB 564 DE ASTM B 564 /ASME

Caso N-525 do código de ASME

ISO 9723

MIL-DTL-24801

RUÍDO 17742

RUÍDO 17752

RUÍDO 17750

Fio do RUÍDO 17753

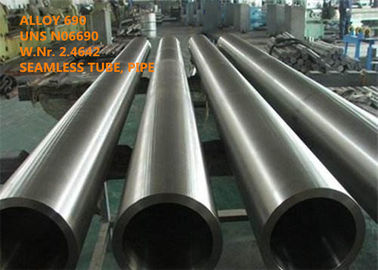

Tubulação sem emenda e tubo

SB 163 DE ASTM B 163/ASME

ASTM B 167

SB 829 DE ASTM B 829 /ASME

O código de ASME encaixota 2083, n 20, N-525

ISO 6207

MIL. DTL-24803



Placa, folha, e tira

SB 168 DE ASTM B 168/ASME

SB 906 DE ASTM B 906/ASME

ASME N-525

ISO 6208

MIL-DTL-24802

RUÍDO 17742

RUÍDO 17750

ISO 6208

ISO 9722



VANTAGENS COMPETITIVAS 12

(1) mais de 50 anos de experiência da pesquisa e tornam-se na liga de alta temperatura, na liga da resistência de corrosão, na liga da precisão, na liga refratária, no metal raro e no material e nos produtos do metal precioso.
(2) 6 indicam os laboratórios e o centro chaves da calibração.
(3) tecnologias patenteadas e inovativas.
VIM do processo da fundição da Ultra-pureza (de 4) + IG-ESR + VARIEDADES.

elevado desempenho (de 5).



TERMO DE 13 NEGÓCIOS

Quantidade de ordem mínima	Negociável
Preço	Negociável
Detalhes de empacotamento	A água impede, transporte em condições de navegar, pacote padrão da exportação do moinho
Mark	Conforme a ordem
Prazo de entrega	60-90 dias
Termos do pagamento	T/T, L/C na vista, D/P
Capacidade da fonte	100 toneladas métricas/mês
