Ligas 945X especiais proeminentes para o tipo de grande resistência da indústria petroquímica

Barra proeminente da liga 945X (liga 945, UNS N09945), tubo, forjamento, fio para o processamento químico e petroquímica

1 PRODUTO

Barra proeminente da liga 945X (liga 945, UNS N09945), tubo, forjamento, fio para o processamento químico e petroquímica

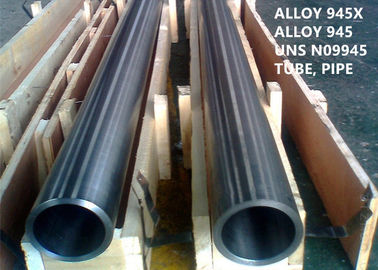

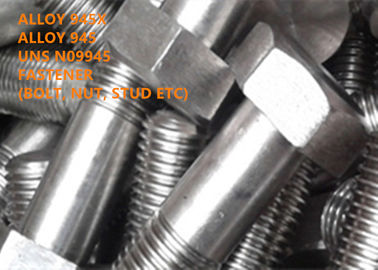

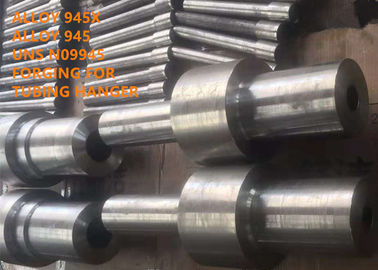

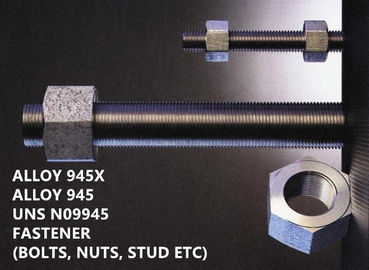

Os formulários padrão do semi-produto da liga 945 incluem a barra redonda, a barra do hexágono, o forjamento, o anel, o disco, o tubo, o fio e o prendedor, etc.

DESIGNAÇÃO 2 EQUIVALENTE

Liga 945, UNS N09945, liga 945® do ® de Incoloy, ® da liga 945X do ® de Incoloy

VISTA GERAL 3

A liga 945X é uma liga hardenable do níquel-ferro-cromo da idade com adições de molibdênio, de cobre, de nióbio, de titânio, e de alumínio. A composição quimica da liga é projetada fornecer uma combinação de resistência de corrosão de grande resistência e excelente. O índice do níquel é suficiente para fornecer a proteção contra o rachamento de corrosão de esforço do cloreto-íon.

O níquel, conjuntamente com o molibdênio e o cobre, igualmente dá a resistência de corrosão geral proeminente a reduzir produtos químicos. O molibdênio ajuda à resistência à corrosão da picada e de fenda. O índice alto do cromo da liga fornece a resistência aos ambientes de oxidação. O nióbio, o titânio e o alumínio são adicionados para fornecer a fração do volume alto do tamanho submicrónico distribuíram uniformemente Ni (NbTiAl) - tipo prima da gama e Ni (TiNbAl) - o tipo dobro da gama principal precipita. Seu precipita são responsável para de grande resistência da liga em virtude de uma dispersão que reforça o mecanismo. Uma precipitação especial que endurece (o tratamento térmico do endurecimento de idade) é desenvolvida para fornecer a força exigida.

APLICAÇÃO 4

A liga 945X é apropriada para as várias aplicações que exigem uma combinação de resistência de grande resistência e de corrosão. Devido à resistência da liga à corrosão de esforço do sulfureto que racha-se e force a corrosão que racha-se em H₂ S que contém ambientes, a liga foi usado em componentes do óleo e do gás natural para o gás-bem do para baixo-furo e da superfície que inclui SSSV, ferramentas de MWE/LWD, ganchos do forro, empacotador, componentes para BOPs e mais. Um dos usos preliminares da liga 945X é OCTG e estoque de acoplamento. Mais, a liga é apropriada de usar-se em bocais de aterrissagem, em junções da ferramenta, em elevador de gás, em prendedores, em shafting da bomba e em sistemas tranquilos de grande resistência.

COMPOSIÇÃO 5 QUIMICA (WT %):

6 PROPRIEDADES FÍSICAS

Densidade: 0,298 lbs/in3/8,265 g/cm3

Escala de derretimento: 2323 - 2424°F/1273 - 1329°C

Resistividade elétrica, ΜΩ-m 682 ohm.cmil/ft/1,10

Permeabilidade em 200 oersteds (15,9 kA/m) = 1,002

Módulo Young, 29,4 x 106 libras por polegada quadrada GPa 29,4/202,7

7 PROPRIEDADES MECÂNICAS

Limitando propriedades mecânicas das ligas recozidas + envelhecidas 945, 945X e 925

Limitando propriedades mecânicas da barra 945 e 945X recozida, estirada a frio, e envelhecida da liga da eixo-categoria

RESISTÊNCIA DE CORROSÃO 8

As concentrações de níquel, de cromo, de molibdênio, e de cobre são aperfeiçoadas para fornecer Galvanically a resistência de corrosão excelente em ambientes do petróleo e gás para - o esforço induzido do hidrogênio que racham-se (GHSC), o esforço do sulfureto que racha-se (SSC), e rachamento de corrosão de esforço (SCC).

INSTRUÇÃO DE FUNCIONAMENTO 9

Funcionamento quente

A liga 945X pode estar quente e o frio trabalhou similar a outras ligas super da Ni-base convencional. A escala de trabalho quente da liga 945X é 1700°F a 2100°F (930°C a 1150°C). As características de trabalho quentes da liga 945X são muito similares ligar 718.

Trabalho a frio

A liga 945 pode ser facilmente frio trabalhado para o trabalho frio de até 40%. Figura 1 mostra a curva do endurecimento de trabalho das ligas 945, da liga K-500, de 304 de aço inoxidável, e de liga 718. A taxa do endurecimento de trabalho da liga 945 é similar àquela da liga K-500.

Figura 1 taxa do endurecimento de trabalho de várias ligas

Maquinabilidade

A liga 945X é uma liga hardenable da idade com boa maquinabilidade na solução recozida ou envelheceu circunstâncias. As ferramentas rígidas com ângulos e técnicas positivos de ancinho que minimizam o endurecimento de trabalho do material são exigidas. Os melhores resultados são obtidos fazer à máquina áspero antes de endurecer de idade e terminando após o tratamento térmico. A maquinabilidade da liga 945X é comparável ligar 718.

Recozimento

A liga 945X pode ser recozida na variação da temperatura de 1750°F a 1950°F (954°C a 1066°C). Para a melhores microestrutura e propriedades a liga deve ser recozida na escala de 1850°F (1010°C) a 1950°F (1066°C).

Figura 2 mostra o tamanho e a dureza de grão contra a temperatura de recozimento.

Um lote do tamanho de grão contra a temperatura de recozimento para um número de produtos diferentes do moinho é mostrado como figura 3.

Figura 2 dureza e tamanho de grão contra a temperatura de recozimento para a liga 945 e 945X

Figura 3 tamanho de grão contra a temperatura de recozimento da liga 945. Os dados que mostram uma faixa do tamanho de grão são gerados usando vários formulários do produto.

Endurecimento de idade

1300°F-1350°F (704°C-732°C)/6-8 horas, fornalha 50°F-100°F fresco (26-56 °C)/h a 1125°F -1175°F (607°C – 635°C), posse nesta temperatura por 6-8 horas, ar fresco.

Figura 4 endurecimento de idade da liga 945. O material foi recozido e exposto na temperatura de envelhecimento por 8 horas

ESPECIFICAÇÃO 11 PADRÃO

Baseado em testes de corrosão extensivos, a liga 945X foi incorporada dentro em aplicações do petróleo e gás por NACE MR0175/ISO-15156-3 para até o nível VII do NACE a nível máximo da dureza de 42Rc e para nivelar VI-450ºF.

VANTAGENS COMPETITIVAS 12

(1) mais de 50 anos de experiência da pesquisa e para tornar-se na liga de alta temperatura, na liga da resistência de corrosão, na liga da precisão, na liga refratária, no metal raro e no material e nos produtos do metal precioso.
(2) 6 laboratórios da chave do estado e centros da calibração.
(3) tecnologias patenteadas.

processo da fundição da Ultra-pureza (de 4): VIM + IG-ESR + VAR

(5) elevado desempenho excelente.
