A-286 / Ligas de alta temperatura de UNS S66286 para a fonte a pouca distância do mar do petróleo e gás

Árvores A-286, UNS S66286 para a fonte do óleo-gás, X-mas da liga de alta temperatura & gancho etc. da tubulação



1 PRODUTO

As árvores A-286, UNS S66286 para a fonte a pouca distância do mar do petróleo e gás, X-mas da liga de alta temperatura & os distribuidores (que incluem ganchos da tubulação), BOPs etc.

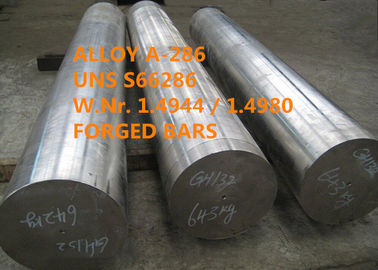

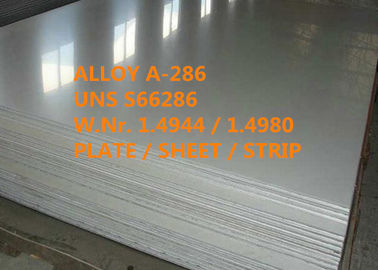

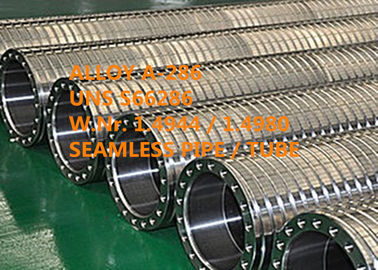

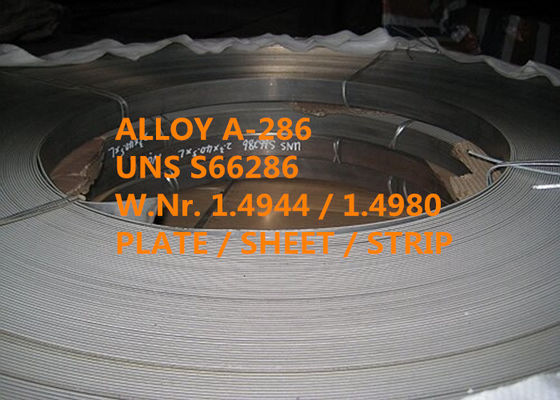

A liga A-286 está disponível de nós como a barra redonda, barra lisa, barra sextavada, barra dada forma, forjamento, bloco do forjamento, placa, folha, tira, fio, tubulação e tubos, prendedores, parafusos & porcas etc.



DESIGNAÇÃO DE 2 EQUIVALENTES

GH2132, UNS S66286, AMS 5525, 5731, SAE HEV7, W.Nr.1.4944, 1,4980, X5NiCrTi26-15, ZbNcT25 (França), ATVSMo (França), DTD5026 (Reino Unido), LIGA A-286 de INCOLOY®, liga de CarTech® A-286.



VISTA GERAL 3

A liga A-286 (Fe-25Ni-15Cr) é precipitação austenítica uma liga de alta temperatura reforçada baseada ferro do ferro-níquel-cromo, que seja reforço integrado com molibdênio (Mo), (Ti) titanium, (Al) de alumínio, vanádio (v) e boro do traço (b). Tem a força de rendimento alta e a força persistente e de rastejamento sob 650℃, e tem bom fazendo à máquina a plasticidade e o desempenho satisfatório da soldadura. A liga A-286 é sabida igualmente para sua boa resistência da força e de oxidação especialmente em temperaturas até 1300°F (704°C).

A liga A-286 tem a força alta de força de rendimento, persistente e de rastejamento sob 650℃, e tem bom fazendo à máquina a plasticidade e o desempenho satisfatório da soldadura.

A-286 é um tipo da liga com força de alta temperatura e resistência de alta temperatura à oxidação.

Características da liga A-286

Boa maquinabilidade do ●

Características excelentes da fabricação do ●

Resistência de oxidação do ● boa até 800°C

O ● pode ser produzido pelo dispositivo automático de revestimento que reefing ou derretimento da indução do vácuo

Força da rastejamento-ruptura do ● boa durante exposição de alta temperatura prolongada

● Não-magnético mesmo depois a deformação fria severa

Ductilidade alta do ● em seções entalhadas

Resistência de corrosão muito alta do ●

● bom para aplicações moderados da corrosão em soluções aquosas

Propriedades mecânicas altas do ● devido ao idade-hardenability

Força da rastejamento-ruptura do ● boa durante exposição de alta temperatura prolongada

Forças altas do ● que são retidas bem até 700°C



APLICAÇÃO 4

É amplamente utilizada na fabricação de componentes nos motores de avião e em turbina a gás industriais, tais como a lâmina de turbina, o dispositivo de pós-combustão, os prendedores, etc., e também amplamente utilizado nos motores de automóvel, igualmente usados como as peças de carregamento de alta temperatura dos motores de avião, tais como os discos da turbina, que estão sob 650℃ para a operação a longo prazo.

A liga A-286 é igualmente muito popular na indústria de petróleo e gás a pouca distância do mar onde os níveis elevados de calor e de esforço são um fator. A liga pode produzir produtos da deformação de várias formas, tais como o disco, o forjamento, a placa, a barra, o fio e o anel, etc.

É usada igualmente para aplicações do prendedor no assunto dos componentes do motor automotivo e do distribuidor aos níveis elevados de calor e de esforço e na indústria de petróleo e gás a pouca distância do mar.

A liga superior A-286 é desenvolvida com base na liga A-286. Contanto que a pureza da liga for melhorada, o índice de gás é limitado, o índice de baixa temperatura de fusão do elemento do ponto é controlado, e o sistema do tratamento térmico é ajustado, a força térmica e o desempenho a longo prazo da liga pode ser melhorado.

A aplicação típica inclui

Bombas & componentes de alta pressão

Outros componentes da produção de eletricidade

A fonte, as árvores X-mas & os distribuidores (incluindo ganchos da tubulação), BOPs

Flowlines & conectores

Válvulas & atuadores

Compartimento para os centrais química (que incluem GNL, FGD, ureia, LDPE, etc.)

Produtos tubulares, flanges, encaixes

Aplicações do forjamento

Lâmpadas/lentes para automotivo

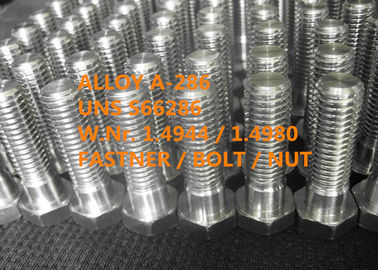

Prendedores, parafusos & porcas

Peças da turbina e de motor (Aerosp)

Lâminas & eixos para turbinas e compressores

Compartimento para compressores de gás industriais

Válvulas de vapor

Componentes dos aviões

equipamentos criogênicos de baixa temperatura Não-magnéticos (- 423º F)

eixos

Compressores

Após as peças do queimador

Componentes múltiplos na indústria de petróleo e gás

Componentes de motor do jato



COMPOSIÇÃO 5 QUIMICA

Eelements

C

Manganês

P

S

Si

Cr

Ni

Mo

Si

Al

V

B

Fe

EN 10269 DO RUÍDO

0,03 – 0,08

1,00 – 2,00

≤0.025

≤0.015

≤1.0

13,5 – 16,0

24,0 – 27,0

1,00 – 1,50

1,90 – 2,30

≤0.35

0,10 – 0,50

0,003 – 0,010

Bal.

VdTÜV Werkstoffblatt 435

≤0.08

≤2

≤0.03

≤0.03

≤1.0

13,5 – 16,0

24,0 – 27,0

1,00 – 1,50

1,9 – 2,3

≤0.35

0,10 – 0,50

0,003 – 0,010

Bal.

ASTM A453 Categoria 660 A/B/C/D

≤0.08

≤2

≤0.04

≤0.03

≤1.0

13,5 – 16,0

24,0 – 27,0

1,00 – 1,50

1,90 – 2,35

≤0.35

0,10 – 0,50

0,001 – 0,010

Bal.



6 PROPRIEDADES FÍSICAS

Densidade: 0,287 lb/in3 (7,94 g/cm3)

Escala de derretimento: 1371-1427°C (2500-2600°F)

Módulo de rigidez (g): Em 70°F (20°C): ksi 11,2 x 103 (77,0 GPa)

Condutibilidade térmica: 88 Btu-in/ft2hr-°F, (12,7 W/m-K)

Calor específico médio: 0,1100 Btu/lb/°F (104 1299°F)

Permeabilidade magnética

Solução tratada: 1.0100Mu

Solução tratada e envelhecida: 1.0070Mu



7 PROPRIEDADES MECÂNICAS

Propriedades mecânicas típicas na temperatura ambiente

PRODUTO	Σ ELÁSTICOb/MPa	Σ0,2 /MPa do RENDIMENTO	ALONGAMENTO δ5/%	DUREZA HBS
BARRA DA HORA, BARRA FORJADA	≥930	/	≤20	255-321
BARRA DO CR	≥900	≥590	≤15	255-321
PLACA DA HORA	≥885	/	≤20	/
PLACA DO CR	≥885	/	≤20	/
DISCO	≥930	≥620	≤20	255-321



Dados quentes da dureza das válvulas típicas

Temperatura		Dureza de Rockwell C	Resistência à tração final		0,2% forças de rendimento
°F	°C		ksi	MPa	ksi	MPa
Sala		30-35	155	1069	100	689
1000	538	32-33	131	903	87	600
1100	593	29-30	122	841	90	621
1200	649	28-29	103	710	88	607
1300	704	26-27	86	593	86	593
1400	760	18-20	64	441	62	427
1500	816	10-15	36	248	33	228



Ruptura do esforço

A liga da liga A-286 é projetada suportar a força elevado da temperatura.

Forças típicas da ruptura da força e do esforço de rastejamento do material envelhecidas em 1325°F (718°C) são mostrados abaixo.

Temperatura		Esforço para a ruptura
°F	°C	100 horas		% do alongamento em 3D	1000 horas		%, alongamento em 4D
		Ksi	Mpa		Ksi	Mpa
1000	538	99 Ksi	Mpa 683	3%	88 Ksi	Mpa 607	3%
°F 1100	°C 593	81,5 Ksi	Mpa 562	3%	71,5 Ksi	Mpa 493	3%
°F 1200	°C 639	61 Ksi	Mpa 421	5%	46 Ksi	Mpa 317	8,50%
°F 1300	°C 704	44,5 Ksi	Mpa 307	12%	29 Ksi	Mpa 200	30%
°F 1350	°C 732	35 Ksi	Mpa 41	29%	21 Ksi	Mpa 145	35%
°F 1500	°C 816	13 Ksi	Mpa 90	55%	7,7 Ksi	Mpa 53	–



Força de rastejamento

Temperatura		MPa do esforço para o rastejamento de
°F	°C	0,5% em 100 horas	1,0% em 100 horas	0,5% em 1000 horas	1,0% em 1000 horas
1000	538	558	634	538	586
1100	593	524	552	469	483
1200	649	365	414	241	283
1300	704	207	245	/	/



resistência ao impacto charpy do V-entalhe

Temperatura		pé-	J
°F	°C
-310	-190	57,0	77,3
-100	-73	68,0	92,2
70	21	64,0	86,8
400	204	59,0	80,0
800	427	51,5	69,8
1000	538	45,5	61,7
1100	593	44,0	59,7
1200	649	35,0	47,5
1300	704	44,0	59,7



RESISTÊNCIA DE CORROSÃO 8

A liga A-286 tem a resistência de corrosão similar aos aços inoxidáveis austeníticos em muitos ambientes. Tem a resistência de corrosão superior às ligas da níquel-base quando exposta ao enxofre contaminou atmosferas em temperaturas elevados. A resistência de corrosão desta liga é o °F até 1300 excelente (°C) 704 contra muitas atmosferas encontradas no serviço do motor de jato. Até 1800 °F (o °C) 982, a resistência de oxidação da liga A-286 é equivalente àquele de 310 de aço inoxidável.



INSTRUÇÃO DE FUNCIONAMENTO 9

Trabalho quente

A liga A-286 tem propriedades de trabalho quentes similares em relação aos aços inoxidáveis austeníticos. É rolada ou forjada das temperaturas de 1900/2050°F (1038/1121°C) usando um período embebendo curto. É levemente mais resistente à deformação do que os aços inoxidáveis austeníticos durante o trabalho quente. Não forje abaixo de 1700°F (927°C). 15-20% a redução mínima deve ser combinada com uma baixa temperatura do revestimento para produzir um tamanho de grão fino, uniforme. A formabilidade da liga A-286 na condição recozida solução é similar ao tipo 310 de aço inoxidável.

Trabalho a frio

Na solução a condição tratada, liga A-286 pode ser satisfatoriamente estirada a frio e formou. É um tanto mais dura do que aços inoxidáveis tais como os tipos 316 e 310, e ela fortaleceres do trabalho rapidamente.

Maquinabilidade

Ser um de aço inoxidável austenítico com índice do níquel de 24%, liga A-286 é uma liga da ferro-base que seja mais fácil de fazer à máquina em relação aos aços deendurecimento níquel-baseados.

A maquinabilidade da liga A-286 é similar àquela do tipo especificamente de aço inoxidável inoxidável austenítico 310 dos aços. A liga A-286 é feita à máquina geralmente na condição completamente envelhecida ou parcialmente envelhecida.

As ferramentas da inserção do carboneto são de uso geral para a liga fazendo à máquina A-286.

Geralmente, as ligas de alta temperatura são mais difíceis de fazer à máquina do que aços inoxidáveis. Contudo, o grupo da liga da ferro-base, de que a liga A-286 é um membro, é mais fácil de fazer à máquina do que as categorias deendurecimento da níquel-base tais como a liga 718 ou categorias do cobalto-rolamento tais como a liga 41. As ferramentas da inserção do carboneto são de uso geral sempre que seja possível.



TRATAMENTO TÉRMICO 10

Tratamento da solução

Dois métodos do tratamento térmico são sugeridos para esta liga:

(1) calor a 1800°F (982°C), guardam 1 hora no calor, esfriam então rapidamente.

(2) calor a 1650°F (899°C), guardam 2 horas no calor, esfriam então rapidamente.

Os primeiros resultados do método de tratamento da solução na força aumentada da ruptura após o envelhecimento, quando os segundos conduzirem à melhor ductilidade e a uma dureza mais alta.

Envelhecimento

Calor a 1300/1400°F (704/760°C), guardam 12 a 16 horas no calor, a seguir arejam fresco. A dureza é aproximadamente 300 BHN.

Uma precipitação de dois ciclos que endurece o tratamento é especificada ocasionalmente após o tratamento da solução em 1650°F (899°C). Este tratamento de 1300/1400°F (704/760°C), posse no calor por 16 horas, arejam então fresco mais 1200°F (649°C), guardam no calor por 8 a 12 horas, a seguir o ar fresco é pretendido melhorar a força da ruptura do entalhe ao ganhar as vantagens da ductilidade e da dureza de um 1650°F (899°C) tratamento da solução.



VANTAGENS COMPETITIVAS 11

(1) mais de 50 anos de experiência da pesquisa e tornam-se na liga de alta temperatura, na liga da resistência de corrosão, na liga da precisão, na liga refratária, no metal raro e no material e nos produtos do metal precioso.
(2) 6 indicam os laboratórios e o centro chaves da calibração.
(3) tecnologias patenteadas.
(4) desempenho excelente.



ESPECIFICAÇÃO 12 PADRÃO

A liga A-286 é alistada em NACE MR0175 para o serviço do petróleo e gás.

Tubulação sem emenda & tubo

AMS 5731/AMS 5732/AMS 5734/AMS 5737/AMS 5895



Barra e haste

ASTM 453 uma classe A e B da categoria 660

ASTM 638 um tipo da categoria 660 - 1 e 2

ASTM A473/ASTM B564/ASME SA-638

SAE J467-A286

AMS 5726/AMS 5731/AMS 5732/AMS 5734/AMS 5735 /AMS 5736/AMS 5737/AMS 5853/AMS 5895

GEB50T1181/GEB50T12/GEB50T81

GEC50TF78/GEC50TF27/GEC50TF20

EN 2173 do PR do EN 2119 do PR do EN 2171 do PR do AECMA/AECMA/AECMA

BS HORA 51/BS HORA 52/BS HORA 560

DTD 5076

EZ 6NCT25-15



Placa, folha e tira

ASTM B670/ASTM B906
AMS 5525/AMS 5858

GEB50T1181/GEB50T12/GEB50T81

EN 2417 do PR do EN 2175 do PR do AECMA/AECMA



Fio

AMS 5726/AMS 5731/AMS 5732/AMS 5734/AMS 5737/AMS 5805/AMS 5853/AMS 5895



Forjamentos

AMS 5731/AMS 5732/AMS 5734/AMS 5737/AMS 5895

GEB50T12/GEB50T81

EN 2399 do PR do EN 2172 do PR do AECMA/AECMA



TERMO DE 13 NEGÓCIOS

Quantidade de ordem mínima	2 toneladas métricas
Preço	negociável
Detalhes de empacotamento	a água impede, transporte em condições de navegar, caixa de madeira da não-fumigação ou pálete
Mark	Conforme a ordem
Prazo de entrega	90-120 dias
Termos do pagamento	T/T, L/C na vista, D/P
Capacidade da fonte	1000 toneladas métricas/mês
