C-22 / O elevado desempenho N06022 liga a boa resistência da barra/tubulação e da tira à corrosão molhada

Barra da liga 22 do elevado desempenho (C-22, N06022), tubulação, tira, forjamento, fio para o produto químico e processamento petroquímica



1 PRODUTO

Semi-produtos da liga 22 do elevado desempenho (liga C-22, UNS N06022) para o produto químico e o processamento petroquímica

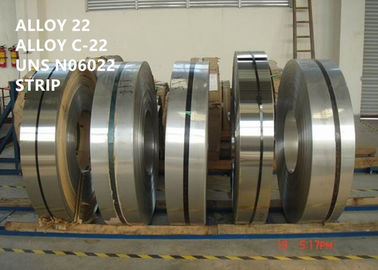

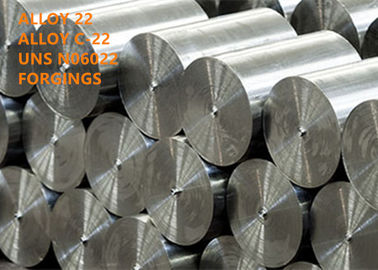

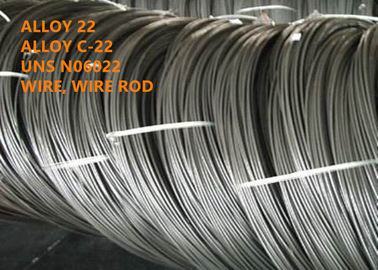

Os formulários padrão do semi-produto da liga 22 incluem a folha, a tira, a placa, a barra redonda, a barra lisa, o forjamento, o hexágono, o anel, o disco e o fio.



DESIGNAÇÃO DE 2 EQUIVALENTES

Liga C-22, UNS N06022, W.Nr. 2,4602, NiCr21Mo14W (RUÍDO), NiCr21Mo14W3 (ISO), liga 22 de Inconel®, liga 22 de VDM®, hMoW de Nicrofer 5621, Hastelloy® C-22®



VISTA GERAL 3

A liga 22 é uma liga resistente à corrosão avançada inteiramente austenítica que ofereça a resistência à corrosão aquosa e ao ataque em temperaturas elevados. Esta liga fornece a resistência excepcional à corrosão geral, à picada, à corrosão de fenda, ao ataque intergranular, e ao rachamento de corrosão de esforço.

A liga 22 é níquel-base e contém tipicamente o cromo de 22%, molibdênio de 14%, tungstênio de 3% e extremamente - baixos carbono e índice do silicone. O ferro é limitado normalmente menos de 3%. O índice alto da liga do cromo dá-lhe a boa resistência à corrosão molhada por meios de oxidação (por exemplo, ácido nítrico e sais férricos e cúpricos). Seus índices do molibdênio e do tungstênio dão a resistência da liga aos meios de diminuição molhados (por exemplo, ácidos clorídricos sulfúricos e). A liga 22 exibe a resistência excelente ao ataque corrosivo pelo seawater sob estagnante e circunstâncias de fluxo.



APLICAÇÃO 4

A liga 22 tem um campo de aplicação largo na indústria dos produtos químicos e de petroquímicos e é usada para componentes nos processos orgânicos que contêm o cloreto e para sistemas catalíticos. O material é especialmente eficaz em ácidos minerais quentes, contami- nated, em soluções, em ácidos orgânicos (tais como o ácido fórmico e o ácido acético) ou em água do mar.

Outros campos de aplicação são:

Produção de ácido acético

Indústria dos fármacos

Produtos químicos finos



COMPOSIÇÃO 5 QUIMICA (WT %):

Tabela 1 (WT %) conforme ASTM B575

Fe	Ni	Co	Cr	Mo	W
2.0-6.0	Equilíbrio	≤2.5	20.0-22.5	12.5-14.5	2.5-3.5
C	Manganês	Si	P	S	V
≤0.015	≤0.50	≤0.08	≤0.020	≤0.020	≤0.35

o *Reference ao ‘equilíbrio’ de uma composição não garante que este é exclusivamente do elemento mencionado mas isso que predomina e outro esta presente somente em quantidades mínimas.

Composições típicas da tabela 2 das ligas Ni-Cr-Mo-W resistentes à corrosão

Esta tabela compara o índice de liga combinado (Cr+Mo+W+Nb) da liga 22 com outros materiais similarmente ligados.

Liga	UNS não.	Wr.No	Fe	Ni	Cr	Mo	W ou N.B.	PREN*
686	N06686	2,4606	1	57	20,5	16,3	3,9	50,8
22	N06022	2,4602	2,5	59	21,5	14,1	3,1	47,3
C-276	N10276	2,4819	6	57	15,5	16	3,9	45,4
625	N06625	2,4856	3	62	22	9	3.6Nb	40,8
C-4	N06455	2,4611	2	66	16	16	-	40



6 PROPRIEDADES FÍSICAS

Densidade em 20°C: 0,311 lb/in3 (8.61g/cm3)

Escala de derretimento: 1351-1387°C (2464-2529°F)

Calor específico: 0.091Btu/lb•°F (381J/kg•°C)

Permeabilidade em 200 oersted (15,9 kA/m): ≤1.001

Resistividade elétrica: 730,7 ohms•circ mil/ft, 1,215 microhms•m

Ksi Young do módulo 30.3x103 (dinâmico). (209 GPa)

Coeficiente de expansão 70-200°F, 6,90 x 10⁶ in/in•°F (21-193°C, 12,42 m/m•°C)



7 PROPRIEDADES MECÂNICAS

Os seguintes valores mínimos na sala e em temperaturas aumentadas aplicam-se à condição solução-recozida para amostras longitudinais e transversais do teste das dimensões especificadas. As propriedades para dimensões maiores devem ser concordadas separadamente.

Propriedades mecânicas da tabela 3 na sala e em temperaturas elevados. Valores mínimos de acordo com a folha 479 de VdTÜV

Temperatura		Força de rendimento Rp 0,2		Força de rendimento Rp 1,0		Rm da resistência à tração		Alongamento A
°C	°F	MPa	ksi	MPa	ksi	MPa	ksi	%
20	68	310	45	335	48,6	690-950	100-138	45
100	212	270	39,2	290	42,1
200	392	225	32,6	245	35,5
300	300	195	28,3	215	31,2
400	752	175	25,4	195	28,3



Propriedades mecânicas da tabela 4 na temperatura ambiente. Valores mínimos de acordo com a folha 479 de VdTÜV

Formulário do produto	Dimensão		Força de rendimento Rp 0,2		Força de rendimento Rp 1,0		Rm da resistência à tração		Alongamento A
	milímetro	em	MPa	ksi	MPa	ksi	MPa	ksi	%
Placa	≤ 3	0,118	≥ 310	45	≥ 335	48,6	≥ 690	100	≥ 45
Bobina	≤ 3	0,118	≥ 310	45	≥ 335	48,6	≥ 690	100	≥ 45
Placa	3-50	0.118-1.97	≥ 310	45	≥ 335	48,6	≥ 690	100	≥ 45
Barra	10-90	0.394-3.54	≥ 310	45	≥ 335	48,6	≥ 690	100	≥ 45



Energia quilovolt do impacto do V-entalhe do ISO

Valor mínimo	Valor mínimo
20°C (68°F)	-196°C (- 321°F)
120 J (88,5 ft·libras)	96 J (22,9 ft·libras)

1)Valor médio de 3 amostras. Somente um valor pode cair abaixo do valor médio mínimo, e por não mais de 30%. Os valores igualmente aplicam-se para as zonas afetadas de calor em junções soldadas.

2)Estes valores aplicam-se somente para amostras normais de acordo com ISO 148-1 do EN do RUÍDO. Para amostras subdimensionados de acordo com ISO 148-1 do EN do RUÍDO, os valores mínimos indicados para a dureza do impacto do entalhe devem ser reduzidos de um modo que é linear ao seção transversal da amostra na diferença. Para amostras subdimensionados <5mm according="" to="" DIN="" EN="" ISO="" 148-1="">



RESISTÊNCIA DE CORROSÃO 8

Devido ao extremamente - as baixas concentrações do carbono e do silicone, liga 22 não têm nenhuma propensão para sions do disper- do limite de grão na formação ou na solda quente. Esta liga pode consequentemente ser usada em muitos processos químicos com oxidação e diminuição de meios quando soldada. O cromo, o molibdênio, e as concentrações altos do níquel fazem a liga resistente aos ataques do íon do passeio do chlo-. Os aumentos mais ulteriores da concentração do tungstênio esta resistência. A liga 22 é resistente ao gás do cloro, ao hypochlorite, e às soluções do dióxido de cloro tais como aqueles que podem ser encontradas na indústria da celulose. A liga é caracterizada pela resistência excelente às soluções concentradas de sais de oxidação (tais como o ferro III e o cloreto do cobre)



MICROESTRUTURA 9

A liga 22 tem uma estrutura de cristal cúbica, cara-centrada.



INSTRUÇÃO DE FUNCIONAMENTO 10

A liga 22 é fabricada prontamente por procedimentos padrão para ligas de níquel. Pode ser quente facilmente formado e frio e pode igualmente ser feito à máquina.

Aquecimento

O material pode quente-ser formado em uma variação da temperatura entre 1100 e 900°C (2012°F-1652°F) com o rapid subsequente que refrigera para baixo na água ou no ar. Tratamento térmico depois que a formação quente é recomendada a fim conseguir propriedades ótimas. Para aquecer-se acima, os workpieces devem ser colocados em uma fornalha que seja aquecida já até o valor de alvo.



Formação fria

A liga 22 tem uma taxa mais alta do endurecimento de trabalho do que outros aços inoxidáveis austeníticos. Isto deve ser tomado em consideração ao selecionar formando o equipamento. O workpiece deve estar na condição solução-recozida. O recozimento intermediário é necessário para o trabalho principal da formação fria. Para a formação fria acima de 15%, o recozimento novo da solução deve ser conduzido.



Tratamento térmico

O recozimento da solução deve ocorrer em temperaturas entre 1105 e 1135°C (2021-2075°F).

Refrigerar para baixo deve ser acelerado com água para conseguir propriedades as melhores da corrosão. Refrigerar de ar rápido pode igualmente ser realizado em espessuras de menos do que aproximadamente 1,5 milímetros.



Fazer à máquina

A liga 22 deve ser feita à máquina na condição solução-recozida. Devido à tendência consideravelmente elevado para o endurecimento de trabalho em comparação com aços inoxidáveis austeníticos da baixo-liga, uma baixa velocidade do corte e um nível da alimentação que não seja demasiado alto deva ser selecionado e a ferramenta de corte devem ser contratados em todas as vezes. Uma profundidade adequada da microplaqueta é importante a fim cortar abaixo da zona tensão-endurecida previamente formada. Uma dissipação de calor ótima usando grandes quantidades de lubrificantes da formação apropriada, preferivelmente aquosa, fria tem a influência considerável em um processo fazendo à máquina estável.



ESPECIFICAÇÃO 11 PADRÃO

A liga 22 é aprovada para a construção de embarcações de pressão e de componentes sob a caldeira de ASME e de seção VIII do código de embarcação de pressão, divisão 1 para o serviço até 1250°F (677°C). A liga é aprovada igualmente por VdTÜV sob Werkstoffblatt 479.

Estoque de Rod, de barra, de fio e de forjamento

ASTM B462 Rod, barra e estoque do forjamento

Forjamentos de ASTM B564/ASME SB564

ASTM B574/ASME SB574 Rod, barra e fio

Caso 2226 do código de ASME

Caso N-621 do código de ASME

ISO 9723

ISO 9724

Fio do ISO 18274

RUÍDO 17752 Rod & barra,

Fio do RUÍDO 17753

RUÍDO 17754 forjamentos

SR. 0103/ISO 17945 do NACE

SR. 0175/ISO 15156 do NACE

VdTÜV 479



Placa, folha

ASTM B575/ASME SB575

ASTM B906/ASME SB906

Caso 2226 do código de ASME

Caso N-621 do código de ASME

ISO 6208

ISO 9722

RUÍDO 17750

SR. 0103/ISO 17945 do NACE

SR. 0175/ISO 15156 do NACE

VdTÜV 479



Tira

ASTM B575/ASME SB575

ISO 6208

ISO 18274

NACE MR0175/ISO 15156



Tubulação e tubo

ASTM B619/ASME SB619

Tubulação soldada SB775 de ASTM B775/ASME

ASTM B622/ASME SB622

Tubo sem emenda de ASTM B829/ASME SB829

ASTM B626/ASME SB626

Tubo soldado SB751 de ASTM B751/ASME

Caso 2226 do código de ASME

Caso N-621 do código de ASME

ISO 6207

RUÍDO 17751



Produtos da soldadura

Metal de enchimento 622 de INCONEL

AWS A5.14

ERNiCrMo-10

Elétrodo de soldadura 622 de INCONEL

AWS A5.11

ENiCrMo-10



Outros formulários do produto

Encaixes de ASTM B366/ASME SB366

Composição do RUÍDO 17744



VANTAGENS COMPETITIVAS 12

(1) mais de 50 anos de experiência da pesquisa e tornam-se na liga de alta temperatura, na liga da resistência de corrosão, na liga da precisão, na liga refratária, no metal raro e no material e nos produtos do metal precioso.
(2) 6 indicam os laboratórios e o centro chaves da calibração.
(3) tecnologias patenteadas.

processo da fundição da Ultra-pureza (de 4): VIM + IG-ESR + VAR

(5) elevado desempenho excelente.



TERMO DE 13 NEGÓCIOS

Quantidade de ordem mínima	Negociável
Preço	Negociável
Detalhes de empacotamento	a água impede, transporte em condições de navegar, embalagem padrão da exportação do moinho
Mark	Conforme a ordem
Prazo de entrega	60-90 dias
Termos do pagamento	T/T, L/C na vista, D/P
Capacidade da fonte	300 toneladas métricas/mês
