Detalhes do produto:
|
Material: | UNS N06686, um carbono monofásico, baixo, liga Ni-Cr-Mo-W austenítica | ||
---|---|---|---|
Realçar: | liga de aço inoxidável austenítica,ligas resistentes à corrosão,Ligas resistentes à corrosão de UNS N06686 |
Tubulação resistente à corrosão da liga 686 (N06686), tira, barra, forjamento, prendedor, fio para oceaneering
1 PRODUTO
Liga resistente à corrosão proeminente 686 (UNS N06686) para a aplicação oceaneering e marinha.
A liga 686 está disponível em formulários do produto como a tubulação, o tubo, a folha, a tira, a placa, circularmente e barra sextavada, forjamento, estoque do forjamento, fio e haste de fio na bobina, e prendedor (os parafusos, porcas e enchem etc.).
DESIGNAÇÃO DE 2 EQUIVALENTES
UNS N06686, W.Nr.2.4606, NiCr21Mo16W (RUÍDO), liga 686 de Inconel®
APLICAÇÃO 3
A liga 686 é usada para a resistência aos meios agressivos no processamento, em oceaneering, em controle de poluição, na fabricação da polpa e do papel, e em aplicações químicos da gestão de resíduos.
VISTA GERAL 4
A liga 686 é um carbono monofásico, baixo, liga Ni-Cr-Mo-W austenítica que oferece a resistência de corrosão proeminente em uma escala de ambientes severos. Seu níquel alto (Ni) e o molibdênio (Mo) fornecem a boa resistência em reduzir circunstâncias, e o cromo alto (Cr) oferece a resistência aos meios de oxidação. Molibdênio (Mo) e tungstênio (W) resistência do auxílio à corrosão localizada tal como a picada. O ferro (Fe) é proximamente - controlado para aumentar propriedades. As baixas ajudas do carbono (c) minimizam a precipitação do limite de grão para manter a resistência de corrosão nas zonas afetadas de calor de junções soldadas. A resistência à corrosão do general, da picada e de fenda aumenta com a liga (Cr+Mo+W) satisfeito, e liga 686 marcam materiais mais altamente do que competitivos.
A liga 686 é sabida como a liga resistente à corrosão do século XXI. É ligado o mais altamente dos materiais resistentes à corrosão comerciais da liga.
Liga | Fe | Ni | Cr | Mo | W | Cr+Mo+W |
UNS N06625 | 3 | 62 | 22 | 8,8 | - | 30,8 |
UNS N10276 | 6 | 57 | 15,5 | 16 | 3,9 | 35,4 |
UNS N06022 | 2 | 59,4 | 20,5 | 14,2 | 3,2 | 37,9 |
UNS N06686 | 1 | 57 | 20,5 | 16,3 | 3,9 | 40,7 |
COMPOSIÇÃO 5 QUIMICA (WT %):
Fe | Ni | Cr | Mo | Manganês | Si |
≤2.0 | Equilíbrio | 19.0-23.0 | 15.0-17.0 | ≤0.75 | ≤0.08 |
C | W | P | S | Si | |
≤0.01 | 3.0-4.4 | ≤0.040 | ≤0.020 | 0.02-0.25 |
PROPRIEDADE 6 FÍSICA
Densidade na temperatura ambiente: 0,315 lb/in3 (8,73 g/cm3)
Escala de derretimento: 2440-2516°F (1338-1380°C)
Permeabilidade em 200 oersted (15,9 kA/m): 1,0001
7 PROPRIEDADES MECÂNICAS
Propriedades mecânicas da temperatura ambiente da tabela 7-1
Formulário do produto | Espessura ou diâmetro | Resistência à tração | Força de rendimento (0,2% offsets) | Alongamento | |||
em | milímetro | ksi | MPa | ksi | MPa | % | |
Placa | 0,5 | 12,7 | 104,7 | 722 | 52,8 | 364 | 71 |
Placa | 0,25 | 6,35 | 106,3 | 733 | 57,9 | 399 | 68 |
Folha | 0,125 | 3,18 | 116,5 | 803 | 61,1 | 421 | 59 |
Folha | 0,062 | 1,57 | 123 | 848 | 59,2 | 408 | 59 |
Rod | 1,5 | 38,1 | 117,5 | 810 | 52,1 | 359 | 56 |
Testes elásticos de alta temperatura da tabela 7-2
Temperatura | Força de rendimento | Resistência à tração | Alongamento | |||
°F | °C | ksi | MPa | ksi | MPa | % |
75 | 24 | 57,5 | 396 | 107,3 | 740 | 60 |
200 | 93 | 46,8 | 323 | 100,2 | 691 | 69 |
400 | 204 | 42,1 | 290 | 92,1 | 635 | 67 |
600 | 316 | 41,7 | 288 | 87,3 | 602 | 60 |
800 | 427 | 32,5 | 224 | 82,6 | 570 | 69 |
1000 | 538 | 37,9 | 261 | 79,1 | 545 | 61 |
RESISTÊNCIA DE CORROSÃO 8
Resistência proeminente das ofertas da liga 686 à corrosão geral, à esforço-corrosão que racha-se, e à corrosão pitting e de fenda. Sua resistência à precipitação intergranular durante a soldadura mantém sua corrosão-resistência nas zonas da calor-influência de junções soldadas.
Oferece a resistência aos ácidos de diminuição e de oxidação e às soluções ácidas misturadas. É serida especialmente a segurar os ácidos misturados que contêm concentrações altas de alogenuros. Mostrou a boa resistência aos meios ácidos misturados com níveis do pH de 1 ou menos, e os níveis do cloreto sobre de 100.000 ppm.
A resistência da liga à corrosão de picada é comparada frequentemente em função da “do número assim chamado da equivalência da resistência picada” - o PREN. O potencial de desempenho pode ser comparado pelo cálculo:
PREN = %Cr + 1,5 (%Mo + %W + %Nb)
Na ordem de ascensão de excelência, a liga altamente ligada 686 é provada enquanto a escolha a melhor entre disponível no comércio, poço-resistente, Ni-Cr-Mo liga:
Liga 686 | 51 |
Liga 22 | 47 |
UNS N06059 | 47 |
UNS N06200 | 47 |
UNS N06022 | 46 |
UNS N10276 | 45 |
UNS N06625 | 40 |
Resistência de corrosão - aplicações marinhas
Resistência excelente das exibições da liga 686 à corrosão e à fragilização de hidrogênio gerais, galvânicos e localizadas no seawater (tabelas abaixo). Além, o seawater tem somente um efeito menor na força de fadiga da liga (figura 2). Assim, a liga 686 é um material ideal para o serviço marinho.

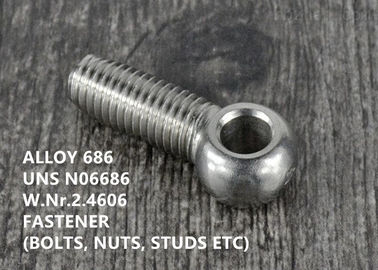

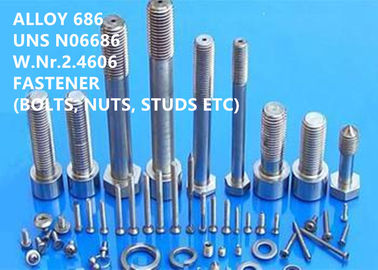

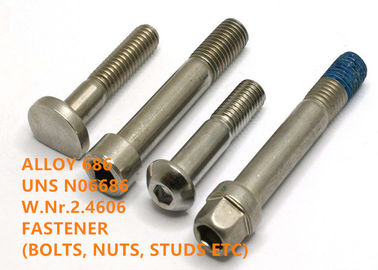

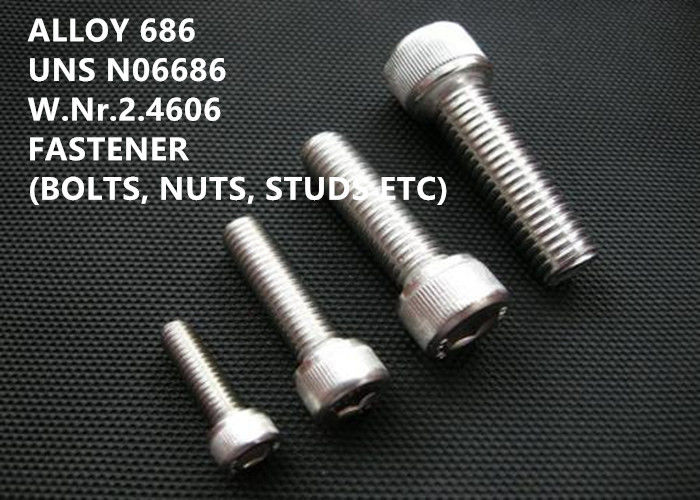

Os prendedores da liga 686 (parafusos, porcas, parafusos prisioneiros, etc.) executam bem no serviço marinho. A liga 686 pode ser reforçada pela trabalho a frio aos níveis da força de rendimento do ksi 150 se o parafusamento de grande resistência é exigido. Estes prendedores de grande resistência oferecem essencialmente a mesma resistência à corrosão no seawater que o material recozido.
Resistência da tabela 8-1 à corrosão de fenda no seawater desinfectado em 60°C por 60 dias
Material testado | Profundidade do ataque da fenda (mil.) |
Liga 686 | 0 |
AISI 316 SS | 2 |
SS frente e verso 2207 | 2 |
Liga 625 | 2 |
Resistência da tabela 8-2 à corrosão de fenda no seawater quieto em 25°C (77°F) por 60 dias
Materiais feitos | Locais atacados/disponíveis | Ataque máximo, milímetro (mil.) |
Liga 686 | 0/6 | 0,00 (0) |
Liga 625 | 2/6 | 0,11 (4) |
Liga C-276 | 0/6 | 0,00 (0) |
Resistência da tabela 8-3 à corrosão de fenda no seawater de fluxo em 14.4°C (58°F) por 180 dias
Liga | Perda maciça (g) | Corrosão de fenda | Profundidade máxima do ataque, milímetro (mil.) |
Liga 625 | 0,0023 | Sim | 0,01 (0,4) |
0,0045 | Sim | 0,02 (0,8) | |
0,1652 | Sim | 0,12 (5,0) | |
Liga C-276 | Nada | Não | 0 (0) |
Nada | Não | 0 (0) | |
Liga 686 | Nada | Não | 0 (0) |
Nada | Não | 0 (0) |
INSTRUÇÃO DE FUNCIONAMENTO 9
Fabricação
A liga 686 é fabricada prontamente. Formar operações pode ser pelos métodos padrão usados para outras ligas do alto-níquel tais como a liga C-276, para ligar 22 e liga 625. O endurecimento de trabalho durante a formação fria pode fazer o recozimento intermediário necessário.
Trabalho quente
A formação quente deve estar entre 1600-2250°F (870-1230°C), com formação toda pesada acima de 2000°F (1090°C).
Recozimento
A liga 686 é recozida normalmente em 2150-2200°F (1180-1200°C) com refrigerar rápido.
ESPECIFICAÇÃO 10 PADRÃO
Os esforços permissíveis do projeto da liga 686 para a seção VIII de ASME, construção da divisão 1 para o serviço até 800°F são definidos no caso 2198 do código de ASME e apresentam o 1B da seção II de ASME, parte D. Para a fabricação de ASME, a liga 686 é classificada como um material P-No.43. A liga 686 é aprovada por VdTÜV para o uso em temperaturas até 400°C em Werkstoffblatt 515/12.97. Esta liga é aprovada sob NACE MR0175 para o serviço do petróleo e gás.
Todos os formulários
NACE RP0294
Rod, barra, fio, forjamento e estoque do forjamento
ASTM B462
ASME SB564/ASTM B564
ASME SB574/ASTMB574
RUÍDO 17752
RUÍDO 17753
RUÍDO 17754
Placa, folha e tira
ASME SB575/ASTMB575
SB 906 DE ASTM B 906/ASME
RUÍDO 17750
Tubulação e tubo
SB 163 DE ASTM B 163/ASME
ASME SB619/ASTM B619
ASME SB622/ASTM B622
ASME SB626/ASTM B626
SB 751 DE ASME/ASTM B751
SB 775 DE ASME/ASTM B775
SB 829 DE ASME/ASTM B829
RUÍDO 17751
Produtos da soldadura
AWS A5.14/ERNiCrMo-14
AWS A5.11/ENiCrMo-14
Prendedores
ASTM F467, F467M
ASTM F468, F468M
AMS J2295 DO SAE, J2271, J2655, J2280, J2484, J2485
Composição
RUÍDO 17744
VANTAGENS COMPETITIVAS 11
(1) mais de 50 anos de experiência da pesquisa e tornam-se na liga de alta temperatura, na liga da resistência de corrosão, na liga da precisão, na liga refratária, no metal raro e no material e nos produtos do metal precioso.
(2) 6 indicam os laboratórios e o centro chaves da calibração.
(3) tecnologias patenteadas.
processo da fundição da Ultra-pureza (de 4): VIM + IG-ESR + VAR
(5) elevado desempenho excelente.
TERMO DE 13 NEGÓCIOS
Quantidade de ordem mínima | Negociável |
Preço | Negociável |
Detalhes de empacotamento | A água impede, transporte em condições de navegar, embalagem padrão da exportação do moinho |
Mark | Conforme a ordem |
Prazo de entrega | 60-90 dias |
Termos do pagamento | T/T, L/C na vista, D/P |
Capacidade da fonte | 3000 partes pelo dia |
