Detalhes do produto:
|
| Materiais: | UNS S31653, 316LN-IG de aço inoxidável | ||
|---|---|---|---|
| Destacar: | superalloy do elevado desempenho,ligas resistentes à corrosão |
||

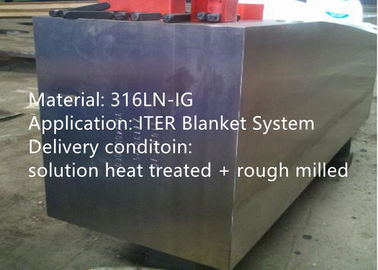

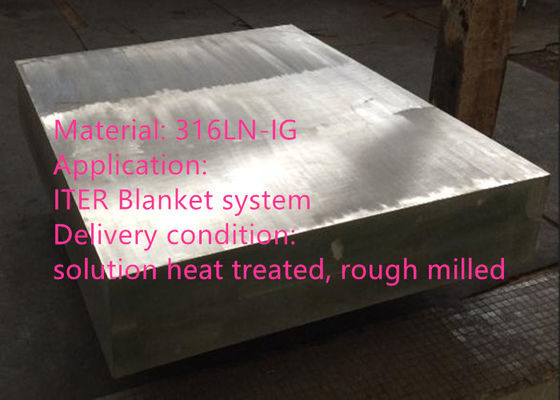

Os forjamentos 316LN-IG de aço inoxidável e os forjamentos de gota para o ITER cobrem o sistema
PRODUTO

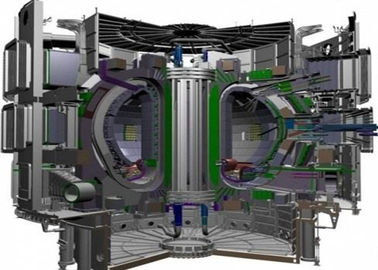

Forjamentos 316LN-IG de aço inoxidável e forjamentos de gota para o sistema geral de reator experimental termonuclear internacional (ITER)
DESIGNAÇÃO EQUIVALENTE
UNS S31653, 022Cr17Ni12Mo2N, W.Nr.1.4404, 1,4432, X2CrNiMo17-12-2
ESPECIFICAÇÃO PADRÃO
ITER_D_G2VF8B V1.1
Forjamentos do aço do EN 10222-1 para finalidades da pressão, parte 1: As exigências gerais para aberto morrem forjamentos
Materiais metálicos do ISO 6892-1 do EN, testes elásticos, parte 1: Método do teste na temperatura ambiente
Materiais metálicos do ISO 6892-2 do EN, testes elásticos, parte 2: Método do teste na temperatura elevado
Testes Não-destrutivos dos forjamentos de aço, parte 4 do EN 10228-4: Testes ultrassônicos de austenítico
e forjamentos de aço inoxidável austenítico-ferritic
Testes Não-destrutivos dos forjamentos de aço, parte 2 do EN 10228-2: Testes penetrantes
Produtos metálicos do EN 10204: Tipo de documentos da inspeção
Determinação micrographic dos aços do ISO 643 do EN do tamanho de grão aparente
Métodos padrão do teste de ASTM E 45 para determinar o índice da inclusão do aço
Métodos padrão do teste de ASTM A342 para a permeabilidade de materiais fracamente magnéticos
COMPOSIÇÃO QUIMICA (WT %)
| C | Ni | Co | Cr | Mo | N.B. | B | Ta |
| ≤0.03 | 12.0-12.5 | ≤0.05 | 17.0-18.0 | 2.30-2.70 | ≤0.10 | ≤0.0010 | ≤0.01 |
| Cu | Si | Manganês | Si | P | S | N | |
| 0,30 | ≤0.10 | 1.60-2.00 | ≤0.50 | ≤0.025 | ≤0.010 | 0.060-0.080 |
ÍNDICE DA FERRITE E PERMEABILIDADE MAGNÉTICA
O índice da ferrite avaliado usando o diagrama de Schaeffler, alterado por Pryce e por Andrews (figura RMC 1341,2, seção 3, RCC-MR 2007) será menos de 0.5%.
A permeabilidade magnética relativa dos forjamentos terminados será medida na temperatura ambiente após o recozimento da solução. O valor medido será mais baixo do que ou igual a 1,03 para campos sobre de 80000A/m (1000Oe) conforme o método 2 do teste ou medido com um baixo indicador da permeabilidade do μ conforme o método 3 de ASTM A342.
Um espécime pelo lote será tomado de uma posição perto dos espécimes mecânicos do teste.
As medidas feitas com outros métodos físicos (por exemplo permascope, magnetoscope, etc.) podem ser aceitadas forneceram a informação são fornecidas sobre o tipo e a marca registrada de instrumento propostos e a informação sobre a calibração. Para estes métodos 1 teste será exigido pelo forjamento.
ESTRUTURA
Um exame micrographic, com fotografias, estará paralelo executado ao sentido principal da extensão. A estrutura deve ser homogênea.
(1) tamanho de grão
O número do tamanho de grão determinado de acordo com ISO 643 será igual ou maior de 3. do EN. A determinação é executada nas amostras do teste tomadas da vizinhança imediata dos espécimes mecânicos do teste.
(2) inclusões não metálicas
Uma quantidade e a definição cumprirão as exigências do manual do vácuo do ITER; as definições encontrarão o padrão ASTM E45-10: Microinclusions (inclusões nativas detectáveis por métodos microscopical do teste): o método D é aplicável de ASTM E45-10. O número nivelado da severidade será no máximo 1 para os tipos A, B e C e no máximo 1,5 das inclusões para o D.
CONDIÇÃO DA ENTREGA
No calor da solução - condição tratada e feito à máquina ao perfil como-entregado.
PROPRIEDADES ELÁSTICAS
| Teste o ℃ da temperatura | MPa da resistência à tração | MPa do minuto da força de rendimento (0,2%) | Alongamento (5d) % mínimos |
| Sala | 525 -700 | ≥220 | ≥45 |
| 250 | ≥415 | ≥135 | - |
EXAME DA PENETRAÇÃO
a inspeção do penetrante líquido de 100% de cada forjamento será empreendida de acordo com as exigências de EN 10228-2. O uso de um penetrante líquido aprovado ITER é imperativo como especificado no manual do vácuo do ITER.
EXAME VOLUMÉTRICO
100% da inspeção ultrassônica de cada produto serão fornecidas de acordo com EN 10228: Parte 4. Os critérios de aceitação, que dependem da espessura, serão aqueles definidos no EN 10228-4 do padrão. A classe 3 da qualidade é adotada para os forjamentos usados para a aplicação estrutural.
Este exame será executado quando o perfil da peça permite o desempenho satisfatório do teste. Será executado na seguinte ordem de preferência:
- após fazer à máquina do final
- após o tratamento térmico para propriedades mecânicas, se fazer à máquina subsequente está executado ou não.
O volume inteiro da peça será sujeito ao exame ultrassônico. 100% coberturas de varredura definidas em §12.4 de EN 10228-4 do padrão serão executadas.
As escalas consideradas e os critérios de aceitação que depende da espessura da peça examinada, serão aquelas definidos pelo EN 10228-4 do padrão para a ponta de prova normal.
VANTAGENS COMPETITIVAS:
(1) mais de 50 anos de experiência da pesquisa e tornam-se na liga de alta temperatura, na liga da resistência de corrosão, na liga da precisão, na liga refratária, no metal raro e no material e nos produtos do metal precioso.
(2) 6 indicam os laboratórios e o centro chaves da calibração.
(3) centenas de tecnologias da patente.
(4) qualidade e desempenho excelentes que é necessário para garantir o trabalho estável do ITER.
(5) aprovou o fornecedor a longo prazo seguro por ITER CHINA.
TERMO DO NEGÓCIO
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Detalhes de empacotamento | A água impede, transporte em condições de navegar, caixa de madeira da não-fumigação |
| Mark | Conforme a ordem |
| Prazo de entrega | 90-120 dias |
| Termos do pagamento | T/T, L/C na vista, D/P |
| Capacidade da fonte | 200 toneladas métricas/mês |
