Detalhes do produto:
|
| Material: | GH2901, liga 901 de NIMONIC®, W.Nr. 2,4662, Z8NCDT42 | ||
|---|---|---|---|
| Realçar: | liga de aço inoxidável austenítica,superalloy do elevado desempenho,Ligas especiais dos eixos de UNS N09901 |
||

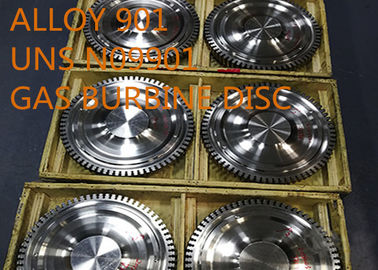

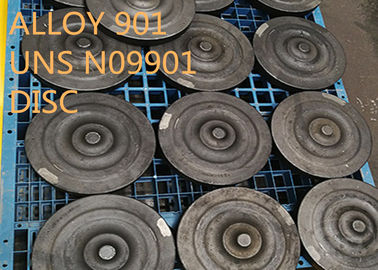

Liga 901, discos de UNS N09901, eixos, anéis, embalagens, prendedores e selos para o motor de avião, motor de turbina do gás
PRODUTO

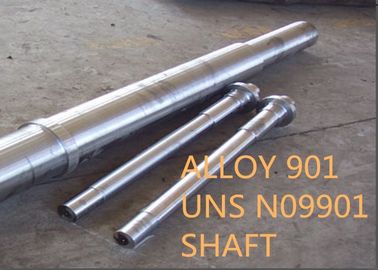

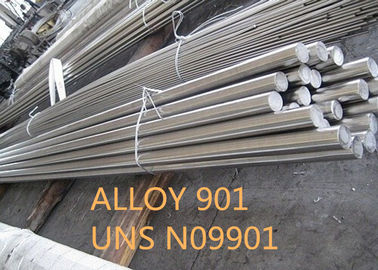

Liga 901, haste de UNS N09901, barra lisa, barra redonda, fio, seção e forjamento expulso, etc.
DESIGNAÇÃO EQUIVALENTE
GH2901, liga 901 de NIMONIC®, W.Nr. 2,4662, Z8NCDT42
APLICAÇÃO
Tipicamente, a liga 901 é usada para o componente quente da extremidade do motor aeroespacial, dos discos do motor de turbina do gás, dos eixos, dos anéis, de partes estruturais estáticas, de embalagens, de prendedores e de selos com uma temperatura máxima do serviço em torno de 600°C (1100°F).
COMPOSIÇÃO QUIMICA (WT %):
| Fe | Ni | Co | Cr | Mo | Si | B |
| Equilíbrio | 40.0-45.0 | ≤1.0 | 11.0-14.0 | 5.0-6.5 | 2.8-3.1 | 0.01-0.02 |
| Cu | C | Al | Manganês | Si | P | S |
| ≤0.20 | 0.02-0.06 | ≤0.30 | ≤0.50 | ≤0.40 | ≤0.020 | ≤0.008 |
CONSTANTES FÍSICAS
| Densidade | Mg/m3 | 8,14 |
| lb/in3 | 0,294 | |
| Escala de derretimento | °C | 1280-1345 |
| °F | 2336-2453 | |
| Calor específico | J/kg•°C | 431 em 20°C |
| Btu/lb•°F | 0,103 em 68°F | |
| Resistividade elétrica | µ •cm | 112 em 20°C |
| ohm/circ•mil. •ft | 674 em 68°F |
TRATAMENTO TÉRMICO
O tratamento térmico para a barra forjada da liga 901 é um processo da três-fase que envolve um tratamento da solução seguido por duas fases deendurecimento. O procedimento recomendado é 3h/1090°C (1994°F)/WQ + 4h/775°C (1427°F)/AC + 24h/705-720°C (1301-1328°F)/AC.
PROPRIEDADE MECÂNICA
As propriedades elásticas para a barra forjada sobre uma escala das temperaturas são mostradas na figura abaixo.
Propriedades do impacto da temperatura ambiente da liga 901, J (ft•libra)
| Tempo embebendo, horas | Temperatura embebendo | ||||
| 550°C (1022°F) | 600°C (1112°F) | 650°C (1202°F) | 700°C (1292°F) | 750°C (1382°F) | |
| 30 | 58 (42,8) | 44 (32,5) | 49 (36,2) | 41 (30,3) | 50 (36,6) |
| 100 | 47 (34,7) | 50 (36,6) | 45 (33,2) | 32 (23,6) | 27 (19,9) |
| 300 | 47 (34,7) | 57 (42,1) | 37 (27,3) | 18 (13,3) | 14 (10,3) |
| 1000 | 41 (30,3) | 38 (28,0) | 14 (10,3) | 12 (8,9) | 5 (3,7) |
| 3000 | 42 (31,0) | 47 (34,7) | 12 (8,9) | - | 5 (3,7) |
| 10.000 | 41 (30,3) | 15 (11,1) | 12 (8,9) | 5 (3,7) | 5 (3,7) |
Propriedades de alta temperatura do impacto da liga 901, J (ft•libra)
| Tempo embebendo, horas | Temperatura embeber e de teste | ||||
| 550°C (1022°F) | 600°C (1112°F) | 650°C (1202°F) | 700°C (1292°F) | 750°C (1382°F) | |
| 0 | 60 (44,3) | 50 (36,9) | 56 (41,3) | 42 (31,0) | 50 (36,6) |
| 30 | 49 (36,2) | 41 (30,3) | 37 (27,3) | 46 (34,0) | 27 (27,3) |
| 100 | 45 (33,2) | 41 (30,3) | 45 (33,2) | 34 (25,1) | 42 (31,0) |
| 300 | 44 (32,5) | 45 (33,2) | 34 (25,1) | 41 (30,3) | 31 (22,9) |
| 1000 | 73 (53,9) | 49 (36,2) | 26 (19,2) | 28 (20,7) | 24 (17,7) |
| 3000 | 47 (34,7) | 41 (30,3) | 20 (14,8) | - | 15 (11,1) |
| 10.000 | 52 (38,4) | 22 (16,2) | 22 (16,2) | 12 (8,9) | 18 (13,3) |
Propriedades mecânicas mínimas na temperatura ambiente
| Rm N/mm2 da resistência à tração | Renda a força Rp0.2 N/mm2 | Alongamento A5 % |
| 1034 | 689 | 12 |
RESISTÊNCIA DE CORROSÃO
A liga 901 tem a boa resistência de corrosão às atmosferas encontrou normalmente em operações do motor de jato. Tem uma resistência de escamação levemente mais baixa do que liga como os tipos 309 e 310 de aço inoxidável.
FUNCIONAMENTO QUENTE
A liga 901 é forjada entre 2050°F (1121°C) e 1850°F (1010°C) temperatura do metal. O trabalho quente claro pode ser continuado para baixo mas não abaixo de 1600°F (871°C). A temperatura do metal não deve exceder 2050°F (1121°C) durante o funcionamento rápido. Os boletos devem ser carregados em uma fornalha quente e ser aquecidos rapidamente através da precipitação que endurece a escala.
Quando quente o forjamento, se os parâmetros ou a operação de processo não apropriados, seu desempenho mostrarão o sentido óbvio, e pode causar a sensibilidade de entalhe.
CAPACIDADE DE SOLDADURA
A liga 901 pode ser soldada pelo método do inerte-gás-arco. É difícil soldar. Toda a soldadura deve ser feita na solução tratou a circunstância. Frio trabalhou as peças deve ser definição tratadas antes de soldar. Um tratamento da definição é recomendado após a solda antes de estabilizar e de envelhecer.
ESPECIFICAÇÃO PADRÃO
BR HORA 55
AMS 5660 DO SAE
AMS 5661 DO SAE
AECMA PrEN2176
AECMA PrEN2177
AECMA PrEN2178
ISO 9723
ISO 9725
TERMO DO NEGÓCIO
| Quantidade de ordem mínima | Negociável |
| Preço | Negociável |
| Detalhes de empacotamento | A água impede, transporte em condições de navegar, caixa de madeira da não-fumigação |
| Mark | Conforme a ordem |
| Prazo de entrega | 60-90 dias |
| Termos do pagamento | T/T, L/C na vista, D/P |
| Capacidade da fonte | 200 toneladas métricas/mês |
