Detalhes do produto:
|
Material: | UNS N06985, uma liga austenítica estabilizada do níquel-cromo-ferro | ||
---|---|---|---|
Realçar: | ligas resistentes à corrosão,ligas especiais de grande resistência,as ligas especiais da indústria petroquímica conduzem |

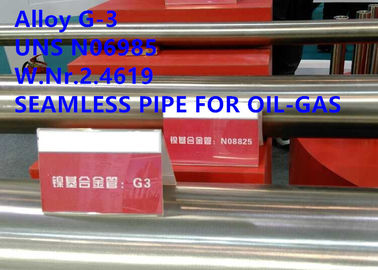

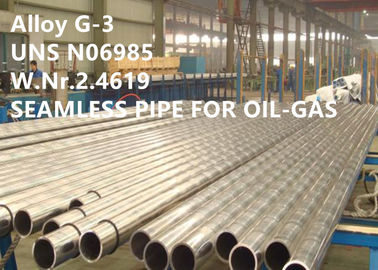

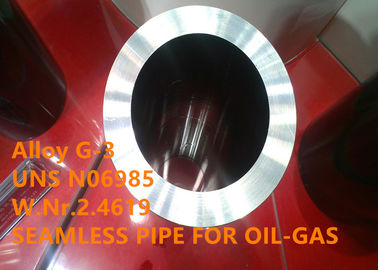

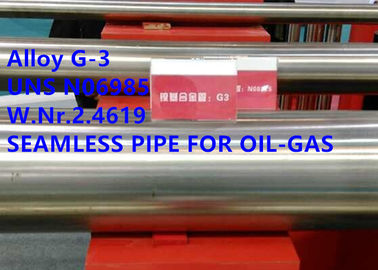

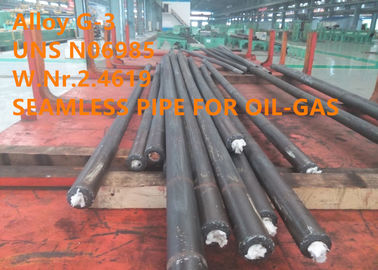

Liga resistente à corrosão G-3 da tubulação sem emenda da liga, UNS N06985 para o óleo-gás
1 PRODUTO
Liga resistente à corrosão G-3 da tubulação sem emenda da liga, UNS N06985 para o óleo-gás que segura ácidos sulfúricos e fosfóricos em ambiental e em de alta temperatura.
DESIGNAÇÃO 2 EQUIVALENTE
W. Nr. 2,4619, NiCr22Mo7Cu (RUÍDO), NiCr22Fe20Mo7Cu2 (ISO), Hastelloy® G-3, liga G-3 de Inconel®, liga G-3 do ® de VDM, hMo do ® 4823 de Nicrofer
VISTA GERAL 3
A liga G-3 é uma liga austenítica estabilizada do níquel-cromo-ferro com adições de molibdênio e de cobre. Alguns dos elementos menores são controlados para render a resistência aumentada para aquecer a corrosão da afetado-zona (HAZ) e a capacidade de soldadura melhorada. A liga G-3 tem a resistência de corrosão excelente aos produtos químicos e às atmosferas de oxidação. É igualmente resistente a reduzir produtos químicos devido a seus índices do níquel e do cobre. O níquel igualmente fornece a liga a resistência derachamento excepcional em ambientes decontenção. O molibdênio alto fornece a resistência muito boa à corrosão da picada e de fenda. As baixas ajudas do carbono para impedir a sensibilização, dando a resistência da liga à corrosão intergranular.
A liga G-3 é caracterizada perto:
■Resistência muito boa a uma vasta gama de meios corrosivos sob a oxidação e a diminuição de circunstâncias
■Resistência excelente à corrosão da fenda e de picada e ao rachamento de corrosão de esforço
APLICAÇÃO 4
A liga G-3 é particularmente apropriada para segurar ácidos de diminuição tais como fosfórico e sulfúrico. É usada em sistemas da dessulfuração de gás de conduto (purificadores), especialmente no quencher, no amortecedor, e em áreas de canalização da tomada. Pode ser usada em outros sistemas de controlo da poluição do ar nas indústrias do produto químico e do polpa e as de papel. É um bom candidato para evaporadores, permutadores de calor, forros de tanque, e o outro equipamento em usinas ácidas fosfóricas.
A liga G-3 encontra a aplicação larga na indústria química e petroquímica para os componentes que seguram ácidos sulfúricos e fosfóricos em temperaturas ambientais e mais altas.
As aplicações típicas são:
■As embarcações e o equipamento para a dissolução de desperdiçam elemento combustíveis nucleares
■Componentes para sistemas da dessulfuração de gás de conduto
■Equipamento e componentes no serviço de gás ácido
■Equipamento para a fabricação ácida acética
COMPOSIÇÃO 5 QUIMICA
Fe | Ni | Cr | Cu | Mo | W | Co |
18.0-21.0 | Equilíbrio | 21.0-23.5 | 1.5-2.5 | 6.0-8.0 | ≤1.50 | ≤5.0 |
C | Manganês | Si | P | S | N.B. | Nb+Ta |
≤0.015 | ≤1.0 | ≤1.0 | ≤0.040 | ≤0.030 | 0.20-0.50 | ≤0.50 |
6 PROPRIEDADES FÍSICAS
Densidade: 0,3 lb/in3 (8.3g/cm3)
Escala de derretimento: 1260-1343°C (2300-2450°F)
7 PROPRIEDADES MECÂNICAS
A liga G-3 indica boas propriedades mecânicas.
As seguintes propriedades são aplicáveis ligar G-3 na solução trataram a circunstância e indicaram escalas do tamanho.
Propriedades mecânicas mínimas da tabela 3 na temperatura ambiente.
Formulário | Dimensões | Resistência à tração | 0,2% forças de rendimento | Força de rendimento de 1% | Alongamento A5 | Dureza Brinell | ||||
milímetro | polegadas | N/mm2 | ksi | N/mm2 | ksi | N/mm2 | ksi | % | HB | |
Folha, tira | 0.5 - 20,0 | 0.02 - 2 3/4 | 620 | 90 | 240 | 35 | 260 | 38 | 45 | ≤ 240 |
Placa | > 20,0 - 65 | 2 3/4 - 2 1/4 | 590 | 85 | 210 | 30 | 230 | 33 | 35 | ≤ 240 |
Tubo, tubulação | > 20,6 - 65 | 0.025 - 2 3/16 | 620 | 90 | 240 | 35 | 260 | 38 | 35 | ≤ 240 |
Rod, barra | ≤ 20 | ≤ 3/4 | 620 | 90 | 240 | 35 | 260 | 38 | 45 | ≤ 240 |
> 20 - 90 | > 3/4 - 3 1/2 | 585 | 85 | 205 | 30 | 225 | 33 | 35 | ≤ 240 |
RESISTÊNCIA DE CORROSÃO 8
A liga G-3 é altamente resistente à corrosão nos ácidos e nos alcaloides sob a oxidação e a diminuição de circunstâncias.
Exibe a resistência muito boa aos ácidos inorgánicos e orgânicos misturados, ao ácido fluorsilícico, ao ácido nítrico, sulfúrico e fosfórico contaminado, ao ácido fluorídrico e aos gás de conduto abaixo do ponto de condensação.
O índice alto do molibdênio assegura a resistência excelente à corrosão da fenda e de picada.
A liga G-3 é virtualmente imune ao rachamento de corrosão de esforço cloreto-induzido.
INSTRUÇÃO DE FUNCIONAMENTO 9
A liga G-3 é fabricada prontamente por procedimentos industriais usuais. Quente e trabalho a frio, contudo, exija máquinas de alta potência, devido ao de grande resistência do material. Formando as operações são executadas por procedimentos padrão para ligas de níquel.
Aquecimento
É muito importante que o workpiece esteja limpo e livre de todo o contaminador antes e durante o aquecimento.
A liga G-3 pode tornar-se embrittled se aquecido na presença dos contaminadores tais como o enxofre, o fósforo, a ligação e os outros metais do baixo-derreter-ponto. As fontes de contaminação incluem a marcação e a temperatura-indicação de pinturas e pastéis, graxa e líquidos lubrificantes, e combustíveis.
Funcionamento quente
A liga G-3 pode quente-ser trabalhada na escala 1150 a 900°C (2100 1650°F). Refrigerar deve ser pela água que extingue ou o mais rápido possível.
O tratamento da solução é exigido após o funcionamento quente para assegurar a resistência de corrosão máxima e propriedades as melhores.
Trabalho a frio
A trabalho a frio deve ser realizada no material solução-tratado. A liga G-3 tem uma taxa deendurecimento muito mais alta do que de aço inoxidável austenítico e o equipamento de formação devem ser adaptados em conformidade. Quando a trabalho a frio pesada é executada, o recozimento da inter-fase pode tornar-se necessário. Após reduções frias de mais de 15%, recozimento final é exigido antes de usar.
Maquinabilidade
A liga G-3 deve ser feita à máquina na solução tratou a circunstância. A taxa deendurecimento alta da liga deve ser considerada; isto é somente as baixas velocidades de corte de superfície são possíveis comparadas com os aços inoxidáveis austeníticos padrão da baixo-liga. As ferramentas devem ser contratadas em todas as vezes. As alimentações pesadas são importantes na obtenção abaixo da pele workhardened.
TRATAMENTO TÉRMICO 10
Recozimento
O tratamento da solução deve ser realizado na variação da temperatura 1100 a 1150°C (2010 2100°F).
A água que extingue após o aquecimento é essencial para a resistência de corrosão máxima.
Durante toda a operação de aquecimento, as precauções esboçaram mais cedo em relação à limpeza devem ser observadas.
Endurecimento
A liga G-3 pode ser endurecida pela trabalho a frio.
11 TAMANHOS DA TUBULAÇÃO
OD: 3-1/2 polegada (88.9mm), 4 polegadas (101.6mm), polegada 4-1/2 (114.3mm)
PESO: 5.49mm - 16.00mm
Comprimento: R1 (6,10 - 7.32m), R2 (8,53 - 9.75m), R3 (11,58 - 12.80m)
12 TAMANHOS DE ENCAIXOTAMENTO
OD: 4-1/2 polegada (114.3mm), 5 polegadas (127.0mm), polegada 5-1/2 (139.7mm), polegada 6-5/8 (168.28mm), 7 polegadas (177.8mm), polegada 7-5/8 (193.68mm), polegada 7-3/4 (196.85mm), polegada 8-5/8 (219.08mm)
PESO: 5.21mm - 22.22mm
Comprimento: R1 (4,88 - 7.62m), R2 (7,62 - 10.36m), R3 (10,36 - 14.63m)
TOLERÂNCIA DE 13 DIMENSÕES
As seguintes tolerâncias aplicam-se ao diâmetro externo, D, da tubulação
Etiqueta 1 | Tolerância no diâmetro externo, D |
< 4-1=""> | ± 0,79 milímetro (± 0,031 dentro) |
≥ 4-1/2 | -0.5% D/+ 1.0% D |
Espessura de parede: tolerância para a tubulação – 12.5%
Dentro do diâmetro: dentro do diâmetro, d, é governado pelo diâmetro externo e pelas tolerâncias maciças.
PROCESSO QUENTE DA EXTRUSÃO 14
O → da inspeção do → da barra que descasca o → de limpeza de chanfradura do → da inspeção do → do → aborrecido do → do corte do → que pré-aquece o → do aquecimento de indução do → que perfura o → expulsando quente do tratamento térmico do → do → do aquecimento de indução do → que endireita o → considerou que cortando a inspeção de conservação em vinagre do → do → & reparando o → do CR do → (CD) Deoil o → do tratamento térmico do → que endireita o → cortam a →Packing de conservação em vinagre do NDT do → do → do comprimento (inspeção da corrente parasita, UT, inspeção da pressão hidráulica)
CARACTERÍSTICA 15 DO TUBO SEM EMENDA EXPULSO
A produção da tubulação da extrusão é completamente diferente do rolamento enviesado e do rolamento do rolo e tem seguintes características
(1) comparado com outros métodos do processo do tubo, o método da extrusão é característica do metal em processo da formação com o esforço compressivo tripartido, que pode ser usado para produzir o baixos aço e liga da plasticidade, tal como a liga do zircônio, a liga do titânio, a liga Ni-Cr-Fe resistente ao calor, etc. para a aplicação da indústria energética atômica e o produto químico especial industrial. E a boa qualidade de superfície podia ser obtida.
(2) o método da extrusão tem a grande flexibilidade e a mobilidade devido ao simples morre, fácil fabricar e substituir.
(3) a escala da especificação do tubo produzida pela extrusora é maior do que o outro processo.
(4) comparado com outros métodos do processo do tubo, a extrusão pode obter a melhor qualidade, as propriedades mecânicas do tubo são mais mesmo, e a superfície interna e exterior do tubo é melhor do que aquela do rolamento.
PROCESSO QUENTE DA PERFURAÇÃO 16
O → da inspeção do → da barra que descasca o → do corte do → que centra a inspeção de conservação em vinagre do → do corte do fim do → do → da perfuração do → do aquecimento do → e que repara o → do CR do → (CD) Deoil o → do tratamento térmico do → que endireita o → cortou à embalagem de conservação em vinagre do → do → UDT do → do comprimento (inspeção atual do redemoinho, UT, inspeção da pressão hidráulica)
VANTAGENS COMPETITIVAS 17
(1) mais de 50 anos de experiência da pesquisa e para tornar-se na liga de alta temperatura, na liga da resistência de corrosão, na liga da precisão, na liga refratária, no metal raro e no material e nos produtos do metal precioso.
(2) 6 laboratórios da chave do estado e centros da calibração.
(3) tecnologias patenteadas.
(4) desempenho excelente ao correr no óleo-gás bem diversos dez dos milhares de medidores profundamente.
(5) nós temos clientes terminais como corporaçõ de óleo a pouca distância do mar de nacional LTD (CNOOC), etc. do padeiro Hughes, do Halliburton, de China.
ESPECIFICAÇÃO 18 PADRÃO
A liga G-3 é aprovada como um material de construção para embarcações de pressão sob a seção VIII do código de embarcação da caldeira e de pressão da sociedade americana dos engenheiros mecânicos.
A liga G-3 é indicada em NACE MR0175 padrão
Rod e barra: ASTM B581, ASME SB581, RUÍDO 17752, ISO 9723
Placa, folha e tira: ASTM B582, ASME SB-582, RUÍDO 17750, ISO 6208
Tubulação sem emenda e tubo: ASTM B622, ASME SB622, ASTM B829, ASME SB829, RUÍDO 17751, ISO 6207
Composição quimica: RUÍDO 17744, ISO 9722
Fio: ISO 9724
Forjamento: ISO 9725
TERMO DE 19 NEGÓCIOS
Quantidade de ordem mínima | 2 toneladas métricas |
Preço | negociável |
Detalhes de empacotamento | a água impede, transporte em condições de navegar, caixa de madeira da não-fumigação ou pálete |
Mark | Conforme a ordem |
Prazo de entrega | 90-120 dias |
Termos do pagamento | T/T, L/C na vista, D/P |
Capacidade da fonte | 1000 toneladas métricas/mês |
