Ligas especiais da tubulação sem emenda de CRA para a indústria petroquímica com densidade 8.0g/cm3

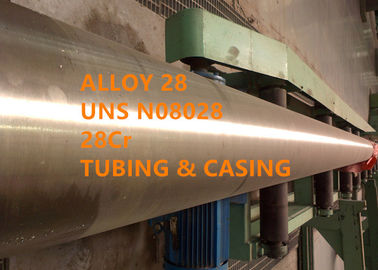

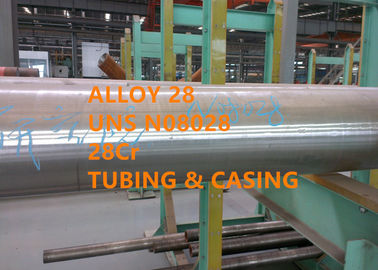

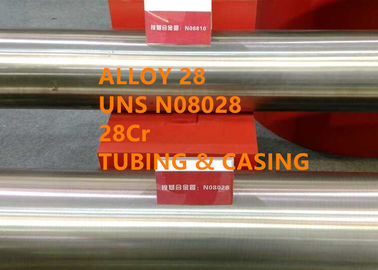

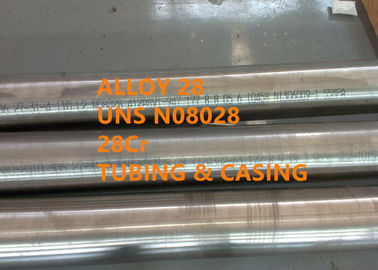

Liga resistente à corrosão 28 da tubulação sem emenda da liga (CRA), UNS N08028 (28Cr) para a tubulação do API e embalagem

1 PRODUTO

Liga resistente à corrosão 28 da tubulação sem emenda da liga (CRA), UNS N08028 (28Cr) para a tubulação do API e embalagem

DESIGNAÇÃO 2 EQUIVALENTE

W.Nr. 1,4563, liga 28 de Incoloy®

VISTA GERAL 3

A liga 28 é uma resistência de oferecimento de aço inoxidável austenítica altamente ligada a uma variedade de meios corrosivos. Em virtude de seus índices do cromo e do molibdênio, a liga oferece a resistência a oxidar e a reduzir ácidos e sais. A presença de aumentos do cobre sua resistência ao ácido sulfúrico.

APLICAÇÃO 4

A liga 28 é usada na indústria de processamento química e petroquímica. Ligue 28 tubos estão frio trabalhado aos níveis de grande resistência para o serviço do downhole em poços de gás ácidos profundos moderadamente corrosivos.

COMPOSIÇÃO 5 QUIMICA

6 PROPRIEDADES FÍSICAS

Densidade: 0,29 lb/in3 (8.0g/cm3)

Calor específico: (32-212°F), °F de 0,105 BTU libra ((0-100°C), °C) de 450 J/kg

Coeficiente de expansão, °F^de 10^-6 in/in (°C) de microm/m

70-200°F (21-93°C) 8,3 (15,0)

70-500°F (21-260°C) 8,8 (15,9)

70-800°F (21-427°C) 9,3 (16,8)

ConductivityA térmico, 66 °F do BTU in/ft2 h (11,4 W/m°C)

ResistivityA elétrico, circ mil/ft de 594 ohms (0,99 ohms do micro m)

ModulusA Young, ksi 29,0 x 103 (200 GPa)

Um produto recozido, testado na temperatura ambiente

7 PROPRIEDADES MECÂNICAS

Propriedades mecânicas típicas

8 TAMANHOS DA TUBULAÇÃO

OD: 3-1/2 polegada (88.9mm), 4 polegadas (101.6mm), polegada 4-1/2 (114.3mm)

PESO: 5.49mm - 16.00mm

Comprimento: R1 (6,10 - 7.32m), R2 (8,53 - 9.75m), R3 (11,58 - 12.80m)

9 TAMANHOS DE ENCAIXOTAMENTO

OD: 4-1/2 polegada (114.3mm), 5 polegadas (127.0mm), polegada 5-1/2 (139.7mm), polegada 6-5/8 (168.28mm), 7 polegadas (177.8mm), polegada 7-5/8 (193.68mm), polegada 7-3/4 (196.85mm), polegada 8-5/8 (219.08mm)

PESO: 5.21mm - 22.22mm

Comprimento: R1 (4,88 - 7.62m), R2 (7,62 - 10.36m), R3 (10,36 - 14.63m)

TOLERÂNCIA DE 10 DIMENSÕES

As seguintes tolerâncias aplicam-se ao diâmetro externo, D, da tubulação

Espessura de parede: tolerância para a tubulação – 12.5%

Dentro do diâmetro: dentro do diâmetro, d, é governado pelo diâmetro externo e pelas tolerâncias maciças.

PROCESSO QUENTE DA EXTRUSÃO 11

O → da inspeção do → da barra que descasca o → de limpeza de chanfradura do → da inspeção do → do → aborrecido do → do corte do → que pré-aquece o → do aquecimento de indução do → que perfura o → expulsando quente do tratamento térmico do → do → do aquecimento de indução do → que endireita o → considerou que cortando a inspeção de conservação em vinagre do → do → & reparando o → do CR do → (CD) Deoil o → do tratamento térmico do → que endireita o → cortam a →Packing de conservação em vinagre do NDT do → do → do comprimento (inspeção da corrente parasita, UT, inspeção da pressão hidráulica)

CARACTERÍSTICA 12 DO TUBO SEM EMENDA EXPULSO

A produção da tubulação da extrusão é completamente diferente do rolamento enviesado e do rolamento do rolo e tem seguintes características

(1) comparado com outros métodos do processo do tubo, o método da extrusão é característica do metal em processo da formação com o esforço compressivo tripartido, que pode ser usado para produzir o baixos aço e liga da plasticidade, tal como a liga do zircônio, a liga do titânio, a liga Ni-Cr-Fe resistente ao calor, etc. para a aplicação da indústria energética atômica e o produto químico especial industrial. E a boa qualidade de superfície podia ser obtida.

(2) o método da extrusão tem a grande flexibilidade e a mobilidade devido ao simples morre, fácil fabricar e substituir.

(3) a escala da especificação do tubo produzida pela extrusora é maior do que o outro processo.

(4) comparado com outros métodos do processo do tubo, a extrusão pode obter a melhor qualidade, as propriedades mecânicas do tubo são mais mesmo, e a superfície interna e exterior do tubo é melhor do que aquela do rolamento.

UNIDADE 13 EXPULSANDO QUENTE

(1) máquina de perfuração 25MN e extrusora 63MN horizontal importadas de Danieli de Itália. Velocidade expulsando máxima: 300mm/s, força máxima 62.17MN da extrusão, capacidade de produção anual 40000MT.

(2) tamanho expulso da tubulação: Φ60~325mm×6~40mm

(3) expulsou o comprimento de tubulação: 3000~18000mm

(4) únicos pesos do boleto da tubulação: ≤1.2MT

(5) expulsou a tolerância da tubulação: diâmetro ±1%, espessura de parede ±10%

(6) apropriado para a tubulação ultra longa e ultra grossa, tamanho 168 x 10 x 14000mm, único peso 550kg da tubulação

(7) material principal: liga de aço inoxidável, níquel-baseada de aço inoxidável, super de aço inoxidável, frente e verso de aço inoxidável, martensitic austenítica, tubo sem emenda bimetálico composto da metalurgia, tubulação dada forma etc.

EQUIPAMENTO DE 14 CANOS PRINCIPAIS

PROCESSO QUENTE DA PERFURAÇÃO 15

O → da inspeção do → da barra que descasca o → do corte do → que centra a inspeção de conservação em vinagre do → do corte do fim do → do → da perfuração do → do aquecimento do → e que repara o → do CR do → (CD) Deoil o → do tratamento térmico do → que endireita o → cortou à embalagem de conservação em vinagre do → do → UDT do → do comprimento (inspeção atual do redemoinho, UT, inspeção da pressão hidráulica)

TRATAMENTO TÉRMICO 16

O tratamento térmico recomendado para UNS N08028 consistirá aquecer o material a uma temperatura de 1975 a 2100°F (1080 1150°C) com extinguir subsequente na água ou rapidamente refrigerar por outros meios.

A escala será removida por meios apropriados. Quando brilhantes recozido, as operações da remoção de escala não são necessárias.

VANTAGENS COMPETITIVAS 17

(1) mais de 50 anos de experiência da pesquisa e para tornar-se na liga de alta temperatura, na liga da resistência de corrosão, na liga da precisão, na liga refratária, no metal raro e no material e nos produtos do metal precioso.
(2) 6 laboratórios da chave do estado e centros da calibração.
(3) tecnologias patenteadas.
(4) desempenho excelente ao correr no óleo-gás bem diversos dez dos milhares de medidores profundamente.

(5) nós temos clientes terminais como corporaçõ de óleo a pouca distância do mar de nacional LTD (CNOOC), etc. do padeiro Hughes, do Halliburton, de China.

18 PRODUTO FORMS

Tubulação e tubo: será fornecido na condição solução-recozida.

ESPECIFICAÇÃO 19 PADRÃO

A liga 28 é alistada em NACE MR0175.

Especificação do API 5CT para o encaixotamento e a tubulação

Especificação padrão de ASTM B668/ASME SB668 para a tubulação N08028 e N08029 sem emenda de UNS e o tubo

Especificação padrão de ASTM B829/ASME SB829 para exigências gerais para o níquel e as ligas de níquel
