Ligas resistentes à corrosão petroquímicas UNS N06230/níquel de INCONEL® N06230 baseado

Liga resistente à corrosão (CRA) UNS N06230, INCONEL® N06230, W.Nr.2.4733, HAYNES® 230 para petroquímica

PRODUTO:

Liga resistente à corrosão (CRA) UNS N06230, INCONEL® N06230, W.Nr.2.4733, HAYNES® 230 para o processamento do petróleo

FORMULÁRIO DO PRODUTO:

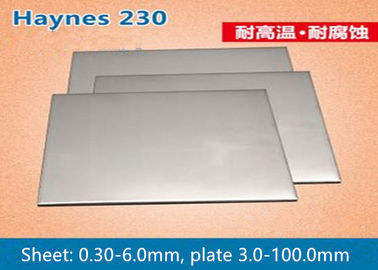

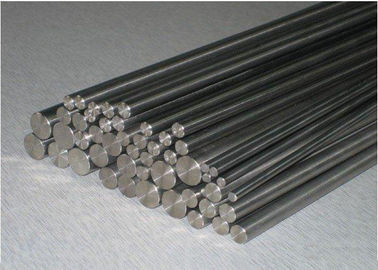

Forjamentos, placa, folha, tira, tubo e tubulação, encaixe de tubulação, barra, haste, etc.

MATERIAL:

UNS N06230

DESIGNAÇÃO EQUIVALENTE:

Liga 230, INCONEL® N06230, W.Nr.2.4733, HAYNES® 230

VISTA GERAL

UNS N06230 é uma liga reforçada carboneto do níquel-cromo-tungstênio-molibdênio com uma combinação excepcional de força, de estabilidade, e de resistência à corrosão em altas temperaturas mesmas. A liga N06230 oferece a resistência particularmente boa à oxidação nas temperaturas maiores do que 1800℉ (980℃). Igualmente oferece a boa resistência à carburação e ao nitridation.

A liga é níquel-base. O cromo dá a resistência à corrosão de alta temperatura. A oxidação é aumentada mais por uma micro-adição do elemento de terra rara, lantânio. O tungstênio e o molibdênio conjuntamente com o índice de carbono alto da liga são pela maior parte responsáveis para a força da liga. A resistência de rastejamento da liga N06230 é aperfeiçoada pelo controle do índice do boro.

A combinação de força e de resistência de alta temperatura ao rastejamento, à ruptura do esforço, e à corrosão faz a liga atrativa para o serviço em temperaturas acima de 1800℉ (980℃).

APLICAÇÃO PRINCIPAL

As aplicações potenciais incluem o equipamento e os componentes para turbina a gás terrestres, o processamento térmico e petroquímica, o tratamento do calor, e a refinação do minério e do metal.

A liga 230 combina as propriedades que a fazem serida idealmente para uma grande variedade de aplicações componentes no espaço aéreo e nas indústrias energéticas. É usada para latas da combustão, canais de transição, suportes de chama, bainhas do par termoelétrico, e outros componentes importantes da turbina de gás.

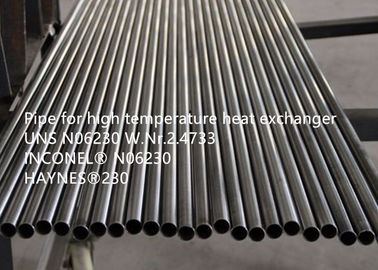

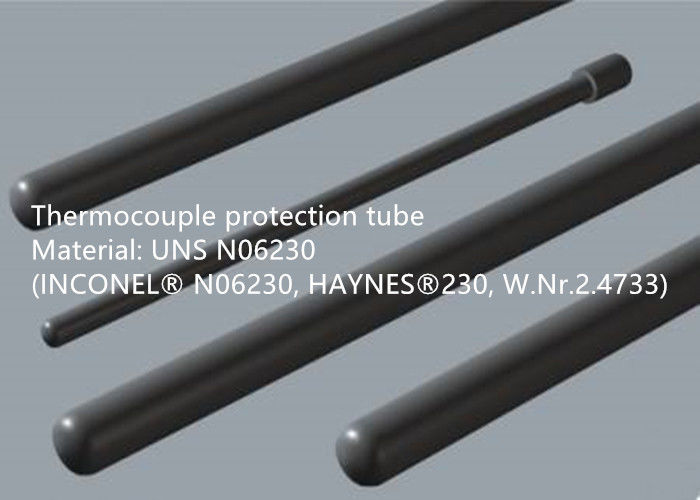

Na indústria de processo químico, a liga 230 é usada para apoios da grade do catalizador em queimadores da amônia, nos tubos de grande resistência da proteção do par termoelétrico, em permutadores de calor de alta temperatura, em canais, em foles de alta temperatura, e em vários internals chaves do processo.

Na indústria de aquecimento industrial, os pedidos para a liga 230 incluem retortas da fornalha, correntes e dispositivos elétricos, saias da chama do queimador, internals do recuperator, amortecedores, internals da fornalha da nitruração, calor-tratando cestas, grelhas, bandejas, tubos do sparger, tubos da proteção do par termoelétrico, internals do ciclone, e muito mais.

ESPECIFICAÇÃO PADRÃO

ASTM B366/ASME SB366 para os encaixes do níquel e da liga de níquel

ASTM B435/ASME SB435 para a placa, a folha e a tira

ASTM B472/ASME SB472 para o boleto e a barra da liga de níquel para reforging

ASTM B564/ASME SB564 para forjamentos da liga de níquel

ASTM B572/ASME SB572 para a haste

ASTM B619/ASME SB619 para a tubulação soldada da liga do níquel e do níquel-cobalto

ASTM B622/ASME SB622 para a tubulação sem emenda e o tubo da liga do níquel e do níquel-cobalto

ASTM B626/ASME SB626 para o tubo soldado da liga do níquel e do níquel-cobalto

ASTM B751/ASME SB751 para o tubo soldado do níquel e da liga de níquel

ASTM B775/ASME SB775 para a tubulação soldada do níquel e da liga de níquel

ASTM B906/ASME SB906 para a placa, a folha e a tira

Liga de níquel do AMS 5878 do SAE, corrosão resistente ao calor, folha, tira, placa, 59Ni - 22Cr - 2Mo - 14W - 0.35AI - 0.03la, calor da solução - tratada

Liga de níquel do AMS 5891 do SAE, corrosão e resistente ao calor, barras, forjamentos, e anéis 60ni - 22cr - 2.0mo - 14w - 0.35al - 0.03la recozeu

COMPOSIÇÃO QUIMICA (WT %):

Tabela 1

PROPRIEDADES FÍSICAS

Densidade: 8,91 g/cm3

Ponto de derretimento: 1360-1410℃

PROPRIEDADES MECÂNICAS

Os produtos da liga N06230 exibem propriedades mecânicas excelentes sobre uma escala larga das temperaturas. A força da liga nas temperaturas maiores do que 1800℉ (980℃) é da importância particular aos desenhistas e aos coordenadores. A resistência da liga N06230 à corrosão de alta temperatura conjuntamente com de grande resistência aumenta sua utilidade.

RESISTÊNCIA À TRAÇÃO

Os valores típicos para a força elástica e o alongamento do rendimento e são comparados às exigências especificadas na tabela 2.

Propriedades da temperatura ambiente da tabela 2 placa laminada a alta temperatura/recozida

IMPACTO

As propriedades do impacto (determinadas na temperatura ambiente) placa laminada a alta temperatura/recozida são relatadas em testes da tabela 3. foram conduzidas com material de ambos orientações de rolamento. Os espécimes do teste eram os espécimes charpy do secundário-tamanho do entalhe de V (10 milímetros x 5 milímetros).

Apresente 3 propriedades do impacto da temperatura ambiente placa laminada a alta temperatura/recozida

PROPRIEDADES DO RASTEJAMENTO E DA RUPTURA

Os valores típicos para que o esforço rompa e rompa a ductilidade são comparados às exigências especificadas na tabela 4.

Ksi 4 placa laminada a alta temperatura/recozida em 1700℉ e 9 ruptura do esforço da tabela

MICROESTRUTURA

A liga N06230 tem uma estrutura inteiramente austenítica. Em virtude do índice de carbono da liga, a microestrutura contém quantidades de partículas secundárias do carboneto (predominantemente M6C e M23C6), que contribuem significativamente à força da liga. As partículas do carboneto exibem uma distribuição intragranular; não são ficados situados preferencialmente nos limites de grão. Na solução a condição recozida, o tamanho de grão é tipicamente figura 1 do no. 6. de ASTM é um photomicrograph da microestrutura da placa da liga N06230.

Figure 1 Photomicrograph da liga N06230

RESISTÊNCIA DE CORROSÃO

A liga N06230 é projetada oferecer a resistência a uma variedade de mecanismos da corrosão em altas temperaturas. Quando a resistência da liga à carburação e ao nitridation for exemplar, sua resistência à oxidação em temperaturas sobre 2000℉ (1093℃) é absoluto por toda a outra liga convencional, de grande resistência. A resposta à exposição de várias ligas aos ambientes de oxidação em 1000, em 1100 e em 1200℃ (1832, 2012 e 2192℉) é mostrada em figuras 2, 3 e 4. (ambientes como indicado. Todas as amostras deram um ciclo à temperatura ambiente uma vez pela semana.)

Figura 2 resistência de oxidação em 1000℃ (ar + vapor de água de 5%).

Figura 3 resistência de oxidação em 1100℃ (ar + vapor de água de 5%).

Figura 4 resistência de oxidação em 1200℃ ((ar do laboratório).

VANTAGENS COMPETITIVAS:

(1) mais de 50 anos de experiência da pesquisa e para tornar-se na liga de alta temperatura, na liga da resistência de corrosão, na liga da precisão, na liga refratária, no metal raro e no material e nos produtos do metal precioso.
(2) 6 laboratórios da chave do estado e centros da calibração.
(3) centenas de tecnologias da patente.
(4) desempenho excelente ao correr no óleo-gás bem diversos dez dos milhares de medidores profundamente.

(5) nós temos clientes terminais como o padeiro Hughes, Halliburton, SINOPEC, etc.
