S21800 / Aço inteiramente austenítico de aço inoxidável da liga de Nitronic 60 para hastes e assentos de válvula

Ligue 218 (S21800, Nitronic 60) para hastes, assentos e guarnição de válvula; sistemas da asseguração de automotivo e de locomotivo

1 PRODUTO

Liga de aço inoxidável 218 (S21800, Nitronic 60) para hastes, assentos e guarnição de válvula; sistemas da asseguração de automotivo e de locomotivo.

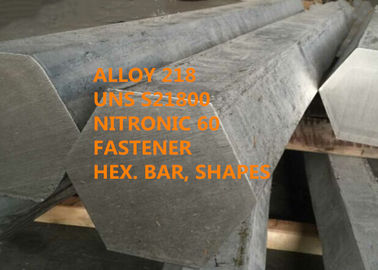

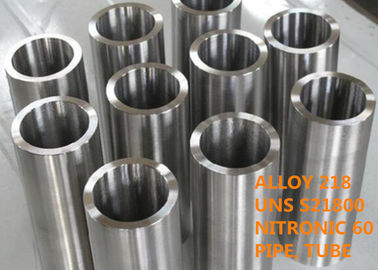

A liga 218 de aço inoxidável está disponível na barra, a haste, o fio, a barra do hexágono, as formas, o ângulo do igual-pé, os porcos da liga mestra, os lingotes e os boletos do forjamento, a placa, a folha, a tira, as carcaças, as extrusões, a tubulação sem emenda etc.

DESIGNAÇÃO DE 2 EQUIVALENTES

UNS S21800, Nitronic® 60, AWS 166, B8S, B8SA, 8S, 8SA, CF10SMnN

APLICAÇÃO 3

A liga 218 mantém a resistência da esfoladura e de desgaste mesmo quando recozido ou após a trabalho a frio extensiva e é consideravelmente mais barata do que o níquel similarmente resistente ou ligas baseadas cobalto. Isto significa que é apropriado para aplicações altamente críticas tais como junções de expansão nas pontes e é um dos materiais os mais eficazes na redução de custos para todo o contexto alto do desgaste, tal como os rolamentos, as válvulas, ou os anéis do desgaste nas bombas centrífugas verticais.

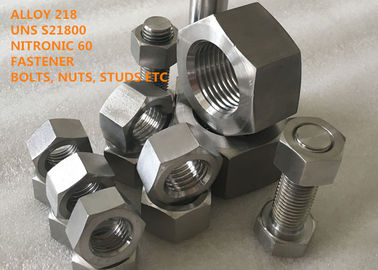

A resistência de esfoladura proeminente em temperaturas ambientais e elevados faz a liga 218 de aço inoxidável um material valioso para hastes, assentos e guarnição de válvula; sistemas da asseguração, incluindo porcas - e - parafusos; exame; sistemas da corrente-movimentação; pinos, buchas e rolamentos de rolo; e componentes de bomba tais como anéis e lóbulos do desgaste. A liga 218 é o desgaste o mais eficaz e a liga resistente de esfoladura para os pinos da ponte e outras aplicações críticas da construção.

Esta liga pode manter o desempenho com exposição intermitente às temperaturas até 1800° F, fazendo a útil para válvulas automotivos e outras potencialmente situações do calor elevado.

Quando 316 de aço inoxidável puderem ser um tanto mais resistentes à corrosão, a liga 218 tem a resistência superior à picada do cloreto, assim como a corrosão do esforço e de fenda, fazendo a mais apropriada para aplicações marinhas do que 316. Adicionalmente, sua resistência de oxidação é comparável a 309 de aço inoxidável.

VISTA GERAL 4

A liga 218 é um aço inteiramente austenítico e é poço - serido para as aplicações que exigem a resistência excelente à esfoladura e veste devido a seu índice do silicone e do manganês.

A liga 218 Steei inoxidável fornece uma maneira significativamente mais barata de lutar o desgaste e a esfoladura comparados com o cobalto-rolamento e as ligas de níquel altas. Sua resistência de corrosão uniforme é melhor do que o tipo 304 na maioria de meios. A resistência da picada do cloreto é superior ao tipo 316. A força de rendimento da temperatura ambiente é quase duas vezes aquela dos tipos 304 e 316. Além, a liga 218 de aço inoxidável fornece a resistência de oxidação de alta temperatura excelente e a resistência de impacto de baixa temperatura.

COMPOSIÇÃO 5 QUIMICA (WT %):

PROPRIEDADE 6 FÍSICA

Densidade: 8,0 g/cm3 (lb/in3)

Escala de derretimento: 1375°C (2507°F)

Coeficiente da expansão térmica: 15.8μm/m°C (in/in°F de 21-200°C)/8,810 x 10^-6 (°F) 70-212

Módulo do ² da elasticidade 181 kN/mm (ksi 26200)

Módulo de rigidez: ² de 69 kN/mm (ksi 10008)

PROPRIEDADE 7 MECÂNICA

RESISTÊNCIA DE CORROSÃO 8

A resistência de corrosão geral de quedas de aço inoxidável da liga 60 entre aquele dos tipos 304 e 316. Contudo, a experiência mostra aquela em um sistema do desgaste, uma esfoladura ou a falha da apreensão ocorre primeiramente, seguido pela perda dimensional devido ao desgaste, e finalmente a esfoladura e o desgaste da corrosão devem ser os primeiros interesses do coordenador de projeto. Embora a resistência de corrosão geral da liga 218 não seja bastante tão boa quanto o tipo 316, oferece a melhor resistência da picada do cloreto, a resistência do rachamento de corrosão de esforço e a resistência de corrosão da fenda do que o tipo 316 no laboratório condiciona.

ESTRUTURA 9 METALÚRGICA

A liga 218 tem uma estrutura cúbica centrado cara de estrutura.

INSTRUÇÃO DE FUNCIONAMENTO 10

Forjadura

A seguinte prática deve ser seguida ao forjar seções inoxidáveis da liga 218 13" (330 milímetros) ou menor:

1)Carga na fornalha abaixo de 1500°F (816°C).

2)Aumento a 2000°F (1093°C), igualam.

3)Aumento a 2150°F (1177°C), igualam e forjam.

Reaquecimento como necessário

Moldação

A liga 218 de aço inoxidável pode ser moldada por todas as técnicas de carcaça convencionais.

Parâmetros da carcaça: Liquidus-2536°F (1391°C) Solidus-2465°F (1352°C) Shrinkage-5/16 calculado in/ft. Allowance-1/8 terminado dentro.

As carcaças de aço inoxidável da liga 218 podem ser parcialmente esforço aliviado em 1050°F (566°C) +25°F (14°C) por 2 horas seguidas refrigerar de ar e para passar ainda ASTM A262-E para a resistência de corrosão intergranular. Este tratamento térmico foi usado para minimizar a distorção durante a fabricação de anéis do desgaste.

Recozimento

A liga 218 de aço inoxidável não é hardenable pelo tratamento térmico. Recozimento em 1950°F (1066°C) seguido pela água extinguir é recomendado.

Fazer à máquina

Devido às características metalúrgicas desejáveis da liga 218, a maquinabilidade não é fácil. Contudo, com o suficientes poder e rigidez, ligue 218 de aço inoxidável pode ser feito à máquina. Sugere-se que os carbonetos revestidos estejam considerados fazendo à máquina.

Ligue 218 máquinas aproximadamente 50% das taxas usadas para o tipo 304; contudo, ao usar carbonetos revestidos, umas taxas mais altas podem ser realizadas.

Solda

A liga 218 de aço inoxidável é soldada prontamente usando processos de junta convencionais.

As soldas autogêneas feitas usando o processo do Tungstênio-arco do gás são sadias, com as características do desgaste que aproximam aquelas do metal baixo unwelded.

A solda pesada deposita feito usando o processo do Metal-arco do gás e o enchimento de harmonização da solda é igualmente sadio, com forças elásticas levemente acima daqueles do metal baixo unwelded. As propriedades do desgaste estão próximo, mas levemente abaixo daquelas do metal baixo.

ESPECIFICAÇÃO 11 PADRÃO

Liga de ASTM A182 e flanges de aço inoxidável da tubulação, encaixes forjados, e válvulas e peças
Parafusamento de ASTM A193/ASME SA193 (categoria B8S)

Porcas de ASTM A194 (categoria 8S)

Cromo de oposição do calor de ASTM A240 e placa de aço inoxidável do Cromo-níquel, folha e tira para embarcações de pressão

Barras e formas de ASTM A276

ASTM lingotes de A314 barras inoxidáveis e Calor-resistindo do aço e para forjar

Fundições de aço austenítico de ASTM A351 para o serviço de alta temperatura (categoria CF10SMnN)

ASTM A479/barras e formas de ASME SA479 para o uso nas caldeiras e nas outras embarcações de pressão

Fio de ASTM A580

Carcaças resistentes à corrosão do Ferro-cromo, do Ferro-Cromo-níquel e da Níquel-base da liga de ASTM A743 para a aplicação geral (categoria CF10SMnN)

Aços inoxidáveis feitos de ASTM F899 para instrumentos cirúrgicos

Barras, forjamentos, extrusões, tubulação e anéis do AMS 5848

Projeto Allowables de ASME alistado na tabela UHA-23 da seção VIII, divisão 1

Valores do projeto de ASME alistados na seção III, divisão 1, tabela 1-72

Fio da solda: A5.9 ER218
