Detalhes do produto:
|
Materiais: | S17400 de aço inoxidável, 17-4PH, SUS 630, uma precipitação do cromo-níquel-cobre que endurece de aç | ||
---|---|---|---|
Realçar: | capilar sem emenda,capilar soldado |

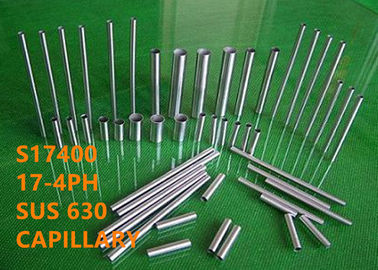

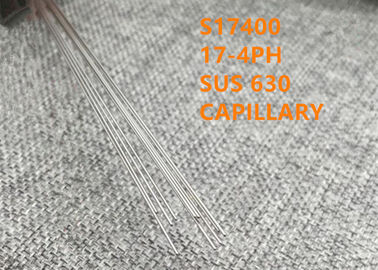

Capilar 17-4PH, SUS630, S17400 para o tubo médico, microtube eletrônico, acessórios de fibra ótica etc.
1 PRODUTO
S17400 de aço inoxidável endurecido precipitado Martensitic, 17-4PH, SUS capilar soldado ou sem emenda de 630.
DESIGNAÇÃO DE 2 EQUIVALENTES
0Cr17Ni4Cu4Nb (GB/T), AISI630 (ASTM), W.Nr. 1,4542, X5CrNiCuNb16-4 (RUÍDO)
APLICAÇÃO 3

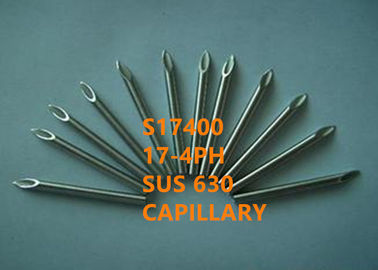

(1) tubos médicos tais como seringas para injeções, seringas da punctura.
(2) todos os tipos dos tubos industriais, tubos de aço inoxidável da precisão pequena, seringas distribuidoras.
tubo de guia da temperatura (de 3), termômetro eletrônico, tubo da proteção do par termoelétrico, tubo da ponta de prova da temperatura do assado, tubo da proteção do instrumento, tubo do sensor, tubo da RUB do assado, tubo do termostato, tubo do instrumento, tubo de aço inoxidável do termômetro, tubo microbiológico da engenharia.
protetor do núcleo (de 4), suporte da pena
(5) vários microtubes eletrônicos, acessórios de fibra ótica, misturador ótico
(6) indústria horológica, T-barras com parafusos prisioneiros ou parafusos, encaixes da correia do relógio, agulha dos perfuradores da gema
(7) todos os tipos dos tubos da antena, tubos da antena da cauda do automóvel, tubos da antena de haste da tração, haste do estiramento, tubos da antena do estiramento do telefone celular, tubos diminutos da antena, todos os tipos da antena de aço inoxidável.
(8) tubos de aço inoxidável para o equipamento da gravura do laser
tubulação do equipamento de pesca (de 9), tubulação da vara de pesca
(10) todos os tipos da tubulação da indústria de alimento e de bebidas, tubulação de alimentação
(11) vários tubos do estilete, estilete do telefone celular, tubos do estilete do computador
VISTA GERAL 4
17-4PH é uma precipitação do cromo-níquel-cobre que endurece de aço inoxidável martensitic usado para a exigência das aplicações de grande resistência e a dureza junto com um nível moderado de resistência de corrosão. De grande resistência é mantido a aproximadamente 600℉ (316℃). Esta liga é designada a categoria ou o tipo 630 em diversas especificações.
17-4PH é martensitic na estrutura na condição recozida e é reforçado mais por um tratamento da baixa temperatura que precipite uma fase de contenção de cobre na liga. Em comparação com muitas ligas na precipitação que endurece a família, a liga S17400 exige um tratamento térmico simples; um processo de uma etapa conduzido em uma temperatura na escala 900℉ (482℃) a 1150℉ (621℃) segundo a combinação de força e de dureza desejadas. Uma vasta gama de propriedades pode ser produzida por este tratamento térmico de uma etapa. O tratamento térmico (482℃) na escala 900℉ produz mais de grande resistência, embora levemente menos do que aquele das ligas gostem de S17700 ou de S15700. A última precipitação que endurece aços inoxidáveis exige geralmente mais etapas terminar o tratamento térmico.
COMPOSIÇÃO 5 QUIMICA (WT %):
Fe | Ni | N.B. | Cr | Cu | Mo | Ta |
Bal. | 3.0-5.0 | 5xC-0.45 | 15.5-17.5 | 3.0-5.0 | ≤0.60 | ≤0.45 |
C | Manganês | Si | P | S | Nb+Ta | |
≤0.07 | ≤1.00 | ≤0.70 | ≤0.035 | ≤0.030 | 0.15-0.45 |
6 CONSTANTES FÍSICAS
Densidade: ³ de 7,86 g/cm (0,284 ³ de lb/in)
Ponto de derretimento: 1400-1440℃
PROPRIEDADE 7 MECÂNICA
As propriedades elásticas da temperatura ambiente podem variar substancialmente com tratamento térmico no 900℉ (482℃) (621℃) à escala 1150℉. Os valores mostrados abaixo são as propriedades típicas da temperatura ambiente que podem ser esperadas para a vária precipitação que endurece tratamento térmicos assim como para (1066℃) o tratamento térmico da solução 1950℉.
Circunstância | A | H900 | H1075 | H1150 | |
0,2% forças de rendimento deslocadas | ksi | 110 | 180 | 135 | 125 |
MPa | 760 | 1.240 | 930 | 860 | |
Resistência à tração final | ksi | 150 | 195 | 155 | 145 |
MPa | 1.030 | 1.340 | 1.070 | 1.000 | |
Alongamento (porcentagem em 2") | 8 | 10 | 10 | 10 | |
Escala de rockwell C da dureza |
máximo 38. (máximo 363HB) |
40-47 (388-444HB) |
33-39 (311-376HB) |
28-37 (277-352HB) |
RESISTÊNCIA DE CORROSÃO 8
17-4PH tem a resistência de corrosão superior a todo o outro de aço inoxidável endurecido padrão.
Os testes mostraram que a resistência de corrosão de 17-4PH é comparável àquela do tipo 304 de aço inoxidável na maioria de meios. Geralmente, a resistência de corrosão da liga 17-4PH é superior àquela dos aços inoxidáveis hardenable de 400 séries. Como com a outra precipitação que endurece aços inoxidáveis, 17-4PH é mais susceptível à corrosão de esforço que racha-se na força máxima. Consequentemente, nas aplicações onde o rachamento de corrosão de esforço do cloreto é uma possibilidade, o material deve ser precipitação endurecida para produzir a mais baixa dureza compatível com a utilização final pretendida. Isto é feito pelo calor que trata na mais alta temperatura que produzirá propriedades mínimas apropriadas.
O material na condição recozida não deve geralmente ser posto no serviço. Nesta circunstância, o material tem uma estrutura untempered da martensite e é menos dútile do que o material envelhecido. A martensite untempered pode ser sujeita às fraturas frágeis imprevisíveis. Em ambientes corrosivos, a martensite untempered é mais sensível aos fenômenos embrittling tais como a fragilização de hidrogênio do que o material que teve uma da precipitação que endurece tratamento térmicos. Similarmente, a martensite untempered é mais sensível à corrosão de esforço do cloreto que racha-se do que o material em que a martensite foi moderada.
Esta liga é susceptível à corrosão ou à corrosão da quebra no seawater estático.
Tem a mesma resistência à corrosão no petrochemicalm, na transformação de produtos alimentares e na indústria de papel porque a categoria 304L.
RESISTÊNCIA DE OXIDAÇÃO 9
A resistência de oxidação do 17-4PH é superior àquela de ligas do cromo de 12 por cento como o tipo 410, mas levemente ao inferior àquela do tipo 430. A precipitação que endurece-se produzirá a oxidação de superfície.
TRATAMENTO TÉRMICO 10
O 17-4PH é fornecido na condição recozida. Isto é chamado igualmente o calor da solução - a condição tratada, ou a condição A. Recozimento são conduzidas pelo calor que trata em aproximadamente 1900℉ (1040℃) a 1950℉ (1065℃) e que refrigera à temperatura ambiente. Nesta circunstância, o material possui uma estrutura martensitic. Como uma estrutura martensitic, a liga 17-4PH possui um relativamente de grande resistência e dureza na condição recozida. A força e a dureza do material são geralmente um tanto mais baixas no H1150 sobre a condição envelhecida.
Os tratamento térmicos usados para o endurecimento da precipitação 17-4PH de aço inoxidável são resumidos abaixo.
Circunstância | Temperatura | Tempo |
H900 | 900±10℉ (482±5℃) | 60 Min. de ± 5 Min. |
H925 | 925±10℉ (496±5℃) | 4 horas de ± 0,25 horas |
H1025 | 1025±10℉ (552±5℃) | 4 horas de ± 0,25 horas |
H1075 | 1075±10℉ (579±5℃) | 4 horas de ± 0,25 horas |
H1100 | 1100±10℉ (593±5℃) | 4 horas de ± 0,25 horas |
H1150 | 1150±10℉ (621±5℃) | 4 horas de ± 0,25 horas |
Condição H1150-M de SA693 | 1400±10℉ (760±5℃) 2 Hours+ 1150±10℉ 4 horas |
PROCESSO 11
→ vazio da casca do → do tubo que anula a lubrificação de conservação em vinagre refrigerando do → do → do revestimento do → do → piercing quente do → do aquecimento do →
O → de laminação do → desengraxa o → do tratamento térmico do → que endireita a embalagem de conservação em vinagre do → da inspeção do → do → do corte do tubo do →.
OU
O → vazio da casca do → do tubo que anula o → interno da perfuração do furo do → que lubrifica o → de laminação ou de tiragem do → desengraxa
Do → brilhante do recozimento do → da superfície de endireitamento da identificação e do OD do → embalagem de lustro do → da inspeção do →.
DIMENSÃO 12
Variações permissíveis nas dimensões
Escala do OD | OD | Identificação | PESO | ||
Em. | milímetro | Em. | milímetro | ±% | |
Até, mas não incluindo 3/32 (0,094) dentro. (2,38 milímetros) | +0,002 -0,000 |
+0,050 -0,000 |
+0,000 -0,002 |
+0,000 -0,050 |
10 |
3/32 (0,094) dentro. (2,38 milímetros) mas não incluindo 3/16 (0,188) dentro. (4,76 milímetros) | +0,003 -0,000 |
+0,080 -0,000 |
+0,000 -0,003 |
+0,000 -0,080 |
10 |
3/16 a, mas não incluir, 1/2 (0,500) dentro. (12,70 milímetros) | +0,004 -0,000 |
+0,100 -0,000 |
+0,000 -0,004 |
+0,000 -0,100 |
10 |
TESTE 13 DE ALARGAMENTO
Uma seção do tubo aproximadamente 4 dentro. (101,6 milímetros) de comprimento estará de alargamento com uma ferramenta que tem um ângulo 60°included até que o tubo na boca do alargamento esteja expandido às seguintes porcentagens sem rachar ou mostrar falhas:
Relação do diâmetro interno ao diâmetro externo | Expansão mínima do diâmetro interno, % |
0,9 | 21 |
0,8 | 22 |
0,7 | 25 |
0,6 | 30 |
0,5 | 39 |
0,4 | 51 |
0,3 | 68 |
14 teste subaquático hidrostática, do ar de pressão, ou teste bonde Nondestructive
Cada tubo será sujeitado ao teste hidrostática, ao teste de pressão subaquático do ar, ou ao teste bonde nondestructive.
o tipo de teste a ser usado estará na opção do fabricante, salvo disposição em contrário na ordem de compra.
Teste hidrostática
Cada tubo será sujeitado a um teste hidrostática em uma pressão de teste que não excede 1000 libras por polegada quadrada (6.89MPa).
Teste de pressão subaquático do ar
Cada tubo será sujeitado a um teste de pressão subaquático do ar, em uma pressão de teste como dado pela seguinte equação ou por 500 libras por polegada quadrada (MPa 3,4), qualquer é menos: P=2St/D
onde:
P = pressão de ar, libra por polegada quadrada ou MPa
S = esforço permissível da fibra de 16.000 libras por polegada quadrada (MPa 110,3),
t = espessura de parede especificada, dentro. ou milímetro, e
D = diâmetro externo especificado, dentro. ou milímetro.
Teste bonde Nondestructive
Cada tubo será sujeitado a um teste bonde nondestructive que seja capaz de detectar imperfeições com a
profundidade que excede 10% da espessura de parede ou 0,002 dentro. (0.05mm), qualquer é maior. Os testes não serão exigidos em tamanhos sob 0,125 dentro. (3,18 milímetros) no diâmetro externo. Contudo, na opção do comprador, tubulação a ser tirada dentro a um diâmetro sob 0,125. puder ser testado quando na escala de 0,156 dentro. (3.97mm) a 0,125 dentro. o diâmetro externo, e todos os defeitos que forem encontrados estarão selecionados para fora antes que quaisquer reduções mais adicionais estejam feitas.
CAPACIDADE DE 15 PRODUTOS
OD: 0.25-8.0 milímetros
PESO: 0.065-3.0 milímetros
Concentricidade: bom
Retidão: ≤1mm/m
Superfície: 2B, VAGABUNDOS, espelho, superfície limpada com jato de areia, superfície da voz passiva.
Recozendo a superfície brilhante Ra≤0.8μm do desenho de superfície, fino, a identificação finamente lustrada e o OD Ra≤0.2-0.4μm. (Ra possível 0.1μm por pedido).
ESPECIFICAÇÃO 16 PADRÃO
Tubo de aço sem emenda de pequeno diâmetro de aço inoxidável de GB/T 3090
Agulha de aço inoxidável de GBT 18457 para fabricar a maquinaria médica
GB 4234 de aço inoxidável para implantes cirúrgicos
Tubos de aço inoxidável soldados de YBT 4513-2017 para gás e vácuos médicos
Especificação padrão de ASTM A632 para a tubulação de aço inoxidável austenítica sem emenda e soldada (de pequeno diâmetro) para o serviço geral
Implantes do ISO 5832-1-2016 para materiais metálicos da cirurgia - de aço inoxidável feito da parte 1
Tubulação de aço inoxidável da agulha do ISO 9626-2016 para a fabricação de exigências dos dispositivos médicos e de métodos do teste
Tubulação do forjamento do fio da barra do AMS 5643R do SAE e anéis resistentes à corrosão de aço (S17400)
VANTAGENS COMPETITIVAS 17
(1) mais de 50 anos de experiência da pesquisa e tornam-se na liga de alta temperatura, na liga da resistência de corrosão, na liga da precisão, na liga refratária, no metal raro e no material e nos produtos do metal precioso.
(2) 6 indicam os laboratórios e o centro chaves da calibração.
(3) tecnologias patenteadas.
elevado desempenho (de 4).
TERMO DE 18 NEGÓCIOS
Quantidade de ordem mínima | Negociável |
Preço | Negociável |
Detalhes de empacotamento | A água impede, transporte em condições de navegar, caixa plástica |
Mark | Conforme a ordem |
Prazo de entrega | 60-90 dias |
Termos do pagamento | T/T, L/C na vista, D/P |
Capacidade da fonte | 20 toneladas métricas/mês |
