UNS N08020/ligas especiais liga 20 de Incoloy® para a escala de derretimento médica 2520 - 2600℉

Liga resistente à corrosão 20, UNS N08020, liga 20 de Incoloy®, liga 20 de VDM®, ATI 20 para processar dos fármacos

PRODUTO

Liga resistente à corrosão 20 para processar dos fármacos e de dispositivos médicos.

DESIGNAÇÃO EQUIVALENTE

UNS N08020, NS143, liga 20 de Incoloy®, liga 20 de VDM® (Nicrofer 3620Nb), ATI 20^TM, W.Nr. 2,4660, NiCr20CuMo, NAS 335X, FeNi35Cr20Cu4Mo2

FORMULÁRIO DO PRODUTO

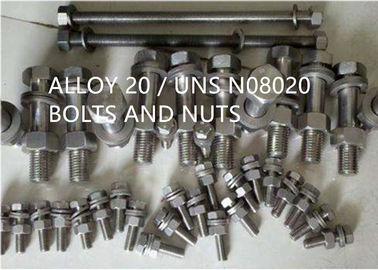

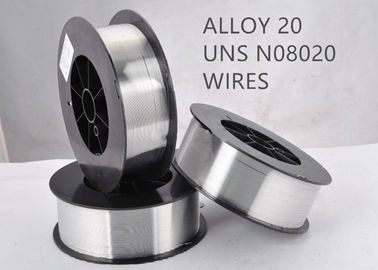

Os formulários padrão do produto da liga 20 incluem a tubulação, o tubo, a folha, a tira, a placa, a barra redonda, a barra lisa, o estoque do forjamento, o hexágono e o fio.

A liga 20 é usada normalmente na condição recozida.

VISTA GERAL

A liga 20 (UNS N08020) é um carbono ferro-baseado, baixo, uma liga superaustenitic estabilizada nióbio do Ni-Fe-Cr com adição de liga de cobre e um molibdênio.

A liga 20 tem a resistência de corrosão excelente nos ambientes químicos que contêm o ácido sulfúrico, e a resistência útil aos ambientes que contêm cloretos, o ácido nítrico, e o ácido fosfórico. A liga 20 tem essencialmente a mesma resistência à corrosão aquosa como aquelas para a liga 825.

APLICAÇÃO

A liga 20 é usada em uma grande variedade de aplicações até temperaturas de aproximadamente 500℃ (930℉).

As aplicações típicas são:

Equipamento para a fabricação de ácido sulfúrico e para os processos baseados no ácido sulfúrico

Colunas da extração na produção de aminas e no processamento dos fármacos

Produção de plásticos e de fibras sintéticas

Equipamento para que a transformação de produtos alimentares proteja contra a contaminação

COMPOSIÇÃO QUIMICA (WT %):

Tabela 1

PROPRIEDADE FÍSICA

Densidade: 8.08g/cm3

Escala de derretimento: 1380-1420℃ (2520-2600℉)

RESISTÊNCIA DE CORROSÃO

A liga 20 é caracterizada perto:

Resistência excelente aos ácidos sulfúricos e fosfóricos

Boa resistência à corrosão intergranular

Resistência muito boa ao rachamento induzido cloreto-íon do esforço-corro-sion

Boa resistência à corrosão da picada e de fenda

A resistência ao ácido sulfúrico é particularmente excepcional mas a liga mostra a resistência útil no ácido fosfórico, ácido nítrico assim como em ambientes do cloreto. A liga 20 é uma opção excelente quando o rachamento de corrosão de esforço do cloreto é uma edição e resiste a corrosão da picada e de fenda.

Corrosão geral

A corrosão geral é definida como o ataque corrosivo dominado pelo uniforme que dilui que rendimentos sem ataque localizado apreciável. A corrosão geral de aço inoxidável, e de ligas como a liga 20, em muitos ambientes, é abaixo 0,001" (0.0254mm) pelo ano; e é o único formulário da ocorrência da corrosão. O nível de cromo e de molibdênio na liga 20 fornece a boa resistência aos ácidos orgânicos, mas não ao nível de ligas altas do molibdênio como a liga de AL-6XN® (UNS N08367). O nível de níquel e de cobre dá a resistência útil da liga 20 a reduzir ácidos.

Corrosão da picada/fenda

A liga 20 é comparável datilografar 316 na resistência à corrosão da picada e de fenda do cloreto, com base em níveis comparáveis do cromo e do molibdênio em ambas as ligas. Em ambientes severos da corrosão da picada e de fenda do cloreto, as ligas do AL -6XN® ou do AL 29-4C® são melhores escolhas. Os seguintes dados ilustram a resistência de corrosão da fenda da liga 20 contra outros aços inoxidáveis.

PROPRIEDADES MECÂNICAS

A liga 20 é caracterizada por boas propriedades mecânicas nas temperaturas ambientais e elevados, até aproximadamente 500℃ (930℉).

Propriedades mecânicas da temperatura ambiente típica da tabela 2 ^*, em condições recozidas estabilizadas

* de acordo com especificações aplicáveis de ASTM.

Figura 1 propriedades mecânicas de alta temperatura.

AQUECIMENTO

É muito importante que o workpiece esteja limpo e livre de todo o contaminador antes e durante o aquecimento.

As fornalhas elétricas são desejável devido ao controle próximo da temperatura e da liberdade da contaminação. as fornalhas Gás-ateadas fogo são aceitáveis se as impurezas estão a baixos níveis.

A atmosfera da fornalha deve ser neutra levemente à oxidação e não deve flutuar entre a oxidação e a diminuição. O choque da chama no metal deve ser evitado.

Durante toda a operação de aquecimento, as precauções esboçaram mais cedo em relação à limpeza devem ser observadas.

FORMAÇÃO QUENTE

A liga 20 pode ser formada pelo quente-trabalho ou pela trabalho a frio usando métodos tradicionais. O material estará quente trabalhado na escala de 1650-2100℉ (900-1150℃), com controle de temperatura cuidadoso segurando que a queda do material não abaixo de 1800°F antes do forjamento. A temperatura detrabalho final não deve exceder 950℃ (1740℉). Refrigerar deve ser pela água que extingue ou o mais rápido possível.

ENDURECIMENTO

A liga 20 é uma liga austenítica inteiramente estável e não pode ser endurecida pelo tratamento térmico. A liga pode ser endurecida somente pela trabalho a frio.

TRABALHO A FRIO

A trabalho a frio deve ser realizada no material recozido. A liga 20 tem uma taxa deendurecimento similar àquela de aço inoxidável austenítico e o equipamento de formação deve ser adaptado em conformidade.

Quando a trabalho a frio é executada, o recozimento interstage pode tornar-se necessário.

Após reduções frias de mais de 15%, uma estabilização final recoze é exigida antes de usar.

FAZER À MÁQUINA

A liga deve ser feita à máquina em condições recozidas. A taxa deendurecimento alta da liga deve ser considerada, isto é somente as baixas velocidades de corte de superfície são possíveis comparadas com o de aço inoxidável austenítico do padrão da baixo-liga. As ferramentas devem ser contratadas em todas as vezes. As alimentações pesadas são importantes na obtenção abaixo da ‘pele trabalho-endurecida’.

JUNTA

A capacidade de soldadura da liga 20 é excelente. Juntar-se pode ser executada por todos os processos de solda convencionais.

A liga 20 da soldadura é executada geralmente através de, GTAW (TIG), GMAW (MIG), plasma, PHW, SMAW, assim como soldadura de arco submersa (SERRA). A soldadura de arco pulsada é a técnica preferida, usando ou o metal de enchimento de harmonização, ER320LR para o TIG e MIG e E320LR para a SERRA. Ao soldar às ligas dissimilares tais como 316 ou a umas ligas mais altas tais como C276 e liga 22, AWS ERNiCrMo-3 pode ser usado para o TIG e o MIG ao usar ENiCrMo-3 para a SERRA.

ESPECIFICAÇÃO PADRÃO

A sociedade americana dos engenheiros mecânicos aprovou o uso da liga N08020 na construção de embarcações de pressão unfired soldadas no código de embarcação da caldeira e de pressão de ASME, seção VIII, divisão 1; A seção VIII, divisão 2 e igualmente em produtos soldados da seção III, da classe 2 e 3. é coberta em especificações de solda americanas da sociedade 5,4 e 5,9. As especificações de AWS para o enchimento de harmonização são E320-15 e 16.

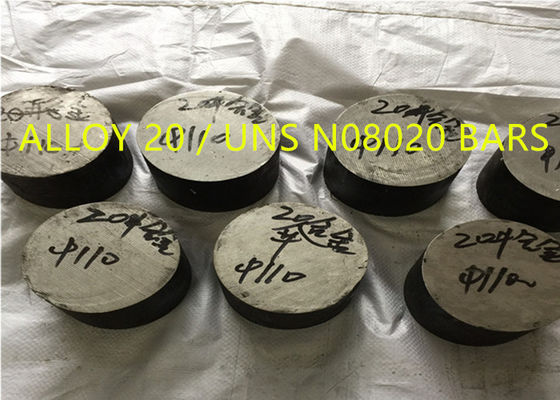

Rod, barra, fio e estoque da forjadura

Fio da mola do círculo de ASTM B471/ASME SB471

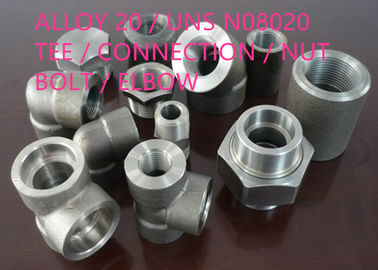

ASTM B462/ASME SB462 forjou flanges, encaixes, válvulas e peças da tubulação

ASTM B472/boletos e barras de ASME SB472 para reforging

Barra e fio do SB 473 de ASTM B473/ASME

Fio de tecelagem de ASTM B475/ASME SB475

Níquel do ISO 9723 e para níquel barras da liga

Níquel do ISO 9724 e para níquel o fio da liga e o estoque de tiragem

Níquel do ISO 9725 e para níquel forjamentos da liga

RUÍDO 17752/RUÍDO 17753/RUÍDO 17754

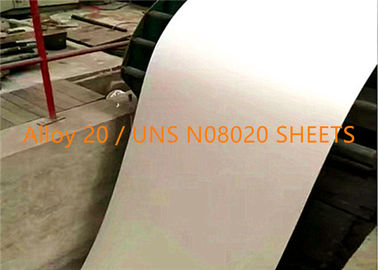

Placa, folha e tira

ASTM A240/placa, folha e tira de ASME SA240

ASTM A480/placa, folha e tira de ASME SA480

ASTM B463/placa, folha e tira de ASME SB463

ASTM B906/placa, folha e tira de ASME SB906

Placa, folha e tira do ISO 6208

Placa, folha e tira do RUÍDO 17750

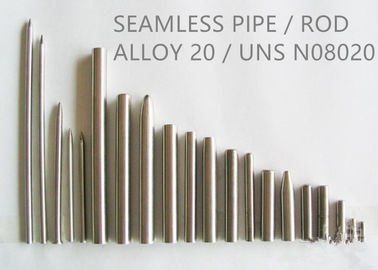

Tubulação e tubo

ASTM B729/tubulação sem emenda e tubo de ASME SB729

ASTM B829/tubulação sem emenda e tubo de ASME SB829

ASTM B468/ASME SB468 soldou os tubos

ASTM B751/ASME SB751 soldou o tubo

ASTM B464/ASME SB464 soldou a tubulação

ASTM B775/ASME SB775 soldou a tubulação

Tubulação soldada da fusão elétrica de ASTM B 474/ASME SB474

Tubo sem emenda do ISO 6207

RUÍDO 17751 propriedades do tubo

Outro

A fábrica de ASTM B366/ASME SB366 fez os encaixes de solda feitos do níquel e da liga de níquel

Liga Ni-Cr-Mo feita do RUÍDO 17744: Composição quimica
