Ligas especiais da boa funcionalidade para UNS eletrônico N08800/INCOLOY 800/W.Nr.1.4876

Corrosão e liga resistente ao calor UNS N08800, INCOLOY 800, W.Nr.1.4876 para revestir do elemento de aquecimento bonde

PRODUTO

Corrosão e ligas resistentes ao calor UNS N08800, INCOLOY® 800, liga 800 do ^® de VDM, W.Nr.1.4876, NS1101 para revestir de elementos de aquecimento bondes

VISTA GERAL

A liga 800 é uma liga austenítica do ferro-níquel-cromo caracterizada perto:

Boas corrosão do ★ e resistência térmica

Boas propriedades mecânicas do ★ no ponto baixo e em temperaturas elevados até 1500℉ (816℃)

Boa resistência do ★ às condições da oxidação, da diminuição e da nitruração

Boa funcionalidade do ★

As séries 800, 800H e 800HT da liga são calor e as ligas resistentes à corrosão com um índice relativamente baixo do níquel, mantendo as propriedades químicas finais para a força e a resistência de alta temperatura à oxidação, carburação e outros tipos de corrosão de alta temperatura, ajustaram o padrão do setor nas aplicações de alta temperatura que exigem propriedades as melhores do rastejamento e da ruptura.

A liga 800 é um material amplamente utilizado para a construção do equipamento que exige a resistência de corrosão, a resistência térmica, a força, e a estabilidade para o serviço até 1500℉ (816℃). A liga 800 oferece a resistência de corrosão geral a muitos meios aquosos e, em virtude de seu índice do níquel, resiste o rachamento de corrosão de esforço. Em temperaturas elevados oferece a resistência à oxidação, à carburação, e ao sulfidation junto com a força da ruptura e de rastejamento. Para as aplicações que exigem a maior resistência à ruptura e ao rastejamento do esforço, especialmente em temperaturas acima de 1500℉ (816℃), as ligas 800H e 800HT são usados.

O cromo na liga dá a resistência térmica aquosa e. O ferro fornece a resistência à oxidação interna. O índice do níquel mantém uma estrutura dútile, austenítica. Assim, a liga 800 prontamente é formada, soldada, e feita à máquina.

DESIGNAÇÃO EQUIVALENTE

INCOLOY® 800, liga 800 de VDM®, AMS 5766, 5871, AWS 020, W.Nr.1.4876, X10NiCrAlTi32-20 (RUÍDO), 25NC32-20 (França), Nicral C (França), NA15 (BS), NS1101 (GB/T), GH20 (GB/T)

FORMULÁRIO DO PRODUTO

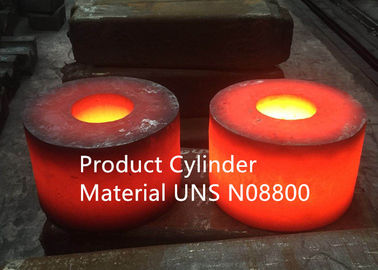

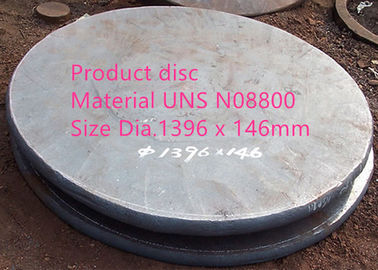

Forjamento, placa, folha, tira, tubo e tubulação, encaixe de tubulação, barra, haste, fio, anel, prendedor etc.

APLICAÇÃO

A liga 800 é usada em uma variedade de aplicações que envolvem a exposição aos ambientes e às altas temperaturas corrosivos.

É usada para o calor que trata o equipamento tal como cestas, bandejas, e dispositivos bondes.

No produto químico e no processamento petroquímica, a liga é usada para permutadores de calor e outros sistemas tranquilos em meios do ácido nítrico especialmente onde a resistência ao rachamento da esforço-corrosão do cloreto é exigida.

Nos centrais nucleares, é usada para a tubulação do vapor-gerador. A liga é usada frequentemente em dispositivos domésticos para revestir de elementos de aquecimento bondes.

Na produção da celulose, os calefatores do digestor-licor são feitos frequentemente da liga 800.

No petróleo que processa, a liga é usada para os permutadores de calor que arejam fresco o córrego do processo.

Os campos de aplicação típicos são:

Bainhas do elemento de aquecimento

Fornalhas de rachamento do anídrido acético

A liga 800 será usada na condição macio-recozida até 600℃ (1112℉).

A liga solução-recozida 800 H da versão será considerada para temperaturas de aplicação acima de 600℃ (1112℉).

COMPOSIÇÃO QUIMICA (WT %):

Fe	Ni	Co	Cr	Cu	Si
≥39.55	30.0-35.0	≤2.0	19.0-23.0	≤0.75	0.15-0.60
C	Al	Manganês	Si	P	S
≤0.10	0.15-0.60	≤1.5	≤1.0	≤0.030	≤0.015

PROPRIEDADES FÍSICAS

(1) densidade: 8,00 g/cm3

(2) ponto de derretimento: 1350-1400℃

(3) calor específico: (0-100℃) 460J/(quilograma·℃)

(4) propriedade magnética: não

permeabilidade (de 5) (21℃) e (15,9 kA/m): 1,014 (recoza), 1,009 (laminados a alta temperatura)

(6) temperatura de curie: Tc: - 115℃

PROPRIEDADES MECÂNICAS

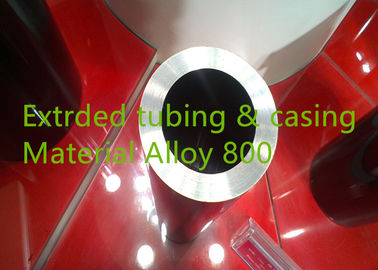

Propriedades elásticas da liga 800 como a tubulação expulsa 5in (127mm) OD, parede de 0.50in (12.7mm). Espécimes completos da parede

Temperatura		Resistência à tração		Força de rendimento (0,2% offsets)		Alongamento	Área da redução
℉	℃	ksi	MPa	ksi	MPa	%	%
85	30	76	524	26,6	183	60	–
1200	650	52,5	362	18	124	47	59
1400	760	30,3	209	15,7	108	85	73
1500	815	23,6	163	17,3	119	98	79,5
1600	870	16	110	13,5	93	109,5	92,5
1700	925	11,8	81	9,2	63	111,5	93
1800	980	8,9	61	7,2	50	131,5	94

Propriedades elásticas da haste estirada a frio da liga 800 diâmetro de 1 polegada (25mm)

Temperatura		Resistência à tração		Rendimento (0,2% offsets)		Alongamento	Área da redução
℉	℃	ksi	MPa	ksi	MPa	%	%
85	30	111,8	771	100	690	17	64
200	95	107,5	741	95	655	16	63,3
400	205	102,5	707	94,2	650	13	58,8
600	315	99,5	686	93	641	12	56,6
700	370	96,3	664	91,5	631	15	53,2
900	480	96,3	664	90	621	15	52,5
1000	540	93	641	86,3	595	16,5	54
1100	595	87,3	602	80,7	556	15	50
1200	650	78,5	541	66,8	461	19,5	44,5
1300	705	64,4	444	61,4	423	28	42,5

Resistência ao impacto

A liga 800 tem a força de alto impacto na temperatura ambiente e permanece resistente em temperaturas criogênicas. Os resultados dos testes do buraco da fechadura de Charpy executados na sala e em baixas temperaturas na placa recozida são alistados na tabela abaixo.

Temperatura		Orientação do espécime	Resistência ao impacto do buraco da fechadura de Charpy
℉	℃		ft•lbf	J
70	21	Longitudinal	89,8	122
		Transversal	82,7	112
-110	-79	Longitudinal	89,8	122
		Transversal	85	115
-320	-196	Longitudinal	78,3	106
		Transversal	69,5	94
-423	-253	Longitudinal	73	99
		Transversal	64,3	87

Nota: placa grossa de 0.8in (20mm), 1800℉ recozido (980℃). Cada valor é a média de três testes.

Força de fadiga

A força de fadiga^ada temperatura ambiente da haste da liga 800 em várias circunstâncias é mostrada na tabela abaixo.

Circunstância	Resistência à tração		104 ciclos		105 ciclos		106 ciclos		107 ciclos		108 ciclos
	ksi	MPa	ksi	MPa	ksi	MPa	ksi	MPa	ksi	MPa	ksi	MPa
Laminado a alta temperatura	92	634	57	393	54	372	53	365	52	359	51	352
HR+Annealb	82	565	47	324	43	296	38	262	35	241	31	214
CD	114	786	–	–	65	448	49	338	37	255	33	228
CD+Annealb	82	565	48	331	43	296	39	269	36	248	32	221

testes ^aRotating do feixe em espécimes lustrados.

o minuto ^bAnnealed de 1950℉ (1065℃) /10, areja fresco.

RESISTÊNCIA DE CORROSÃO

A liga 800, como muitos aços inoxidáveis austeníticos, pode ser sensibilizada, ou feito susceptível ao ataque intergranular em alguns meios agressivos, pela exposição à variação da temperatura de 1000-1400℉ (540-760℃). O teste de Huey determina a susceptibilidade à sensibilização. O teste envolve a exposição de um espécime a ferver o ácido nítrico de 65% por cinco períodos consecutivos de 48 horas. Uma taxa de corrosão média para os cinco períodos de substancialmente mais de aproximadamente 24 penetrações de mil. pelo ano (0,61 milímetros por ano) indica que o espécime está sensibilizado a algum grau.

Quando a liga 800 é exposta ao calor da soldadura ou das outras operações, deve ser tomado para evitar a sensibilização se o material deve ser conservada ou sujeitada a outros ambientes agressivos. A sensibilização não é um problema na maioria de aplicações de alta temperatura.

MICROESTRUTURA

Tamanho de grão de ASTM:

Liga 800: não especificado

Liga 800H: 5 ou mais grosseiro

Liga 800HT: 5 ou mais grosseiro

A liga 800 é uma austenítica, liga da contínuo-solução. Os carbonetos Titanium do nitreto, os titanium, e os carbonetos do cromo aparecem normalmente na microestrutura da liga. Os nitretos são estáveis em todas as temperaturas abaixo do ponto de derretimento e são consequentemente não afetados pelo tratamento térmico.

Carbonetos do cromo precipitados na liga em temperaturas entre 1000-2000℉ (540-1095℃). Consequentemente, a liga 800 é similar a outras ligas austeníticas que pode ser tornada susceptível à corrosão intergranular (sensibilizada) em determinados ambientes agressivos pela exposição às temperaturas de 1000 a 1400℉ (540-760℃).

Uma propriedade importante da liga 800 é sua liberdade relativa do rachamento da esforço-corrosão do cloreto. Os estudos extensivos do rachamento da esforço-corrosão de ligas austeníticas em soluções do cloreto mostraram que a tendência rachar diminuições com índice crescente do níquel da liga. Por exemplo, Inconel 600, com um índice do níquel de 76%, é considerado ser imune ao rachamento da esforço-corrosão do cloreto-íon. A liga 800 (Ni 32,5%) pode ser feita para rachar-se em análises laboratoriais severas, mas nela tem tal resistência alta que é de uso geral substituir os materiais que falharam no serviço do rachamento da esforço-corrosão.

ESPECIFICAÇÃO PADRÃO

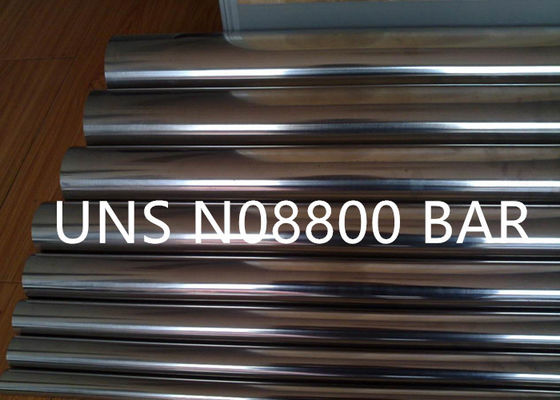

A liga 800 é designada como UNS N08800 e Werkstoff número 1,4876. É alistada em NACE MR0175 para o serviço do petróleo e gás. A liga 800 está disponível como a tubulação, tubo, folha, tira, placa, barra redonda, barra lisa, forjando o estoque, o hexágono e o fio.

Rod, barra, fio, forjamentos

SB 408 de ASTM B 408 & de ASME (Rod & barra)

SB 564 de ASTM B 564 & de ASME (forjamentos)

Caso 1325 do código de ASME (todos os formulários do produto)

Caso 1949 do código de ASME (forjamentos)

AMS 5766 do SAE (Rod & barra)

ISO 9723 (Rod & barra)

ISO 9724 (fio)

ISO 9725 (forjamentos)

BS 3076NA15 (Rod & barra)

BS 3075NA15 (fio)

VdTÜV 412 (todos os produtos)

Placa, folha, e tira

ASTM A240/ASME SA240 (placa, folha, e tira)

ASTM A480/ASME SA480 (placa, folha, e tira)

ASTM B409/ASME SB409 (placa, folha, e tira)

ASTM B906/ASME SB906 (placa, folha, e tira)

Caso 1325 do código de ASME (todos os formulários do produto)

Caso 2339 do código de ASME (placa)

AMS 5871 do SAE (placa, folha, e tira)

BS 3072NA15 (placa & folha)

BS 3073NA15 (tira)

VdTÜV 412 (todos os produtos)

ISO 6208 (placa, folha e tira)

Tubulação e tubos

ASTM B163/ASME SB163 (tubos sem emenda do condensador & do permutador de calor)

ASTM B407/ASME SB407 (tubulação sem emenda & tubos)

SB 829 de ASTM B829/ASME (tubulação sem emenda & tubos)

ASTM B514/ASME SB514 (tubulação soldada)

ASTM B775/ASME SB775 (tubulação soldada)

ASTM B515/ASME SB515 (tubos soldados)

ASTM B751/ASME SB751 (tubos soldados)

Caso 1325 do código de ASME (todos os formulários do produto)

ASME N-20 (tubos sem emenda trabalhados frios do condensador e do permutador de calor para o serviço nuclear)

BS 3074NA15 (tubulação sem emenda & tubos)

VdTÜV 412 (todos os produtos)

ISO 6207 (tubulação sem emenda)

Outros formulários do produto

ASTM B366/ASME SB366 (encaixes)

VANTAGENS COMPETITIVAS

(1) mais de 50 anos de experiência da pesquisa e tornam-se na liga de alta temperatura, na liga da resistência de corrosão, na liga da precisão, na liga refratária, no metal raro e no material e nos produtos do metal precioso.
(2) 6 indicam os laboratórios e o centro chaves da calibração.
(3) centenas de tecnologias da patente.

TERMO DO NEGÓCIO

Quantidade de ordem mínima	500 quilogramas
Preço	Negociável
Detalhes de empacotamento	A água impede, transporte em condições de navegar, caixa de madeira da não-fumigação
Mark	Conforme a ordem
Prazo de entrega	90-120 dias
Termos do pagamento	T/T, L/C na vista, D/P
Capacidade da fonte	100 toneladas métricas/mês
