O Special elástico super liga Nitinol para a biomedicina

Liga de memória de forma, liga titanium do níquel elástico super, fio de Nitinol para a biomedicina

PRODUTO

Liga de memória de forma, liga titanium do níquel elástico super, fio redondo de Nitinol, fio liso, fio de seção transversal dado forma para a biomedicina

VISTA GERAL

Nitinol é as ligas de memória de forma o mais detalhadamente estudadas e melhores. Têm as características da plasticidade de grande resistência, alta, da boa resistência de corrosão, da boa estabilidade e do biocompatibility excelente. A superioridade de sua aplicação na medicina é que outras ligas de memória de forma não podem ser substituídas.

Nitinol combina duas características originais estreitamente relacionadas: memória e superelasticity da forma. A memória da forma dá a Nitinol a capacidade para ser deformado em uma temperatura, e retorna então a sua forma original ao ser aquecido a sua temperatura da transformação. Este efeito é causado pelo material que muda de sua estrutura martensitic monoclínica da baixa temperatura à estrutura austenítica cúbica de alta temperatura.

PROPRIEDADES DE NITINOL

1 memória da forma

Elástico 2 super

Sensibilidade 3 às mudanças na temperatura oral

Boa resistência de corrosão 4

Imunidade de 5 toxinas

Força 6 corretiva delicada

7 boas características da absorção de choque

NITINOL PARA A APLICAÇÃO DA BIOMEDICINA

Nitinol é um termo para ligas próximas binárias do Ni-si do igual-átomo, e é amplamente utilizado em médico devido a sua super-elasticidade original. Contudo, ligas ternárias ou outras do Níquel-titânio podem ser conseguidas para propriedades diferentes.

Para a biomedicina, o archwire do nitinol é usado para o alinhamento adiantado dos dentes dos pacientes. A mola do impulso de Nitinol e a mola de tensão são molas usadas para os dentes ortodônticos, dispositivo ortopédico da escoliose. Além, o nitinol foi usado na cirurgia para fazer o vário conector do osso, o grampo do vaso sanguíneo, os filtros da coagulação, os componentes da dilatação do vaso sanguíneo, todos os tipos do stent intracavitary, dispositivo do embolization, remendo do coração, filtros do thrombus, fios de guia interventional e suturas cirúrgicas, etc.

COMPOSIÇÃO QUIMICA

Tabela 1

Fe	Ni	Cr	Cu	N.B.
≤0.05	54.5-57.0	≤0.01	≤0.01	≤0.025
C	Si	Co	N+O	H
≤0.05	Equilibrado	≤0.05	≤0.050	≤0.005

A composição quimica é conforme ASTM F2063-12 ou GB 24627-2009 (os WT %)

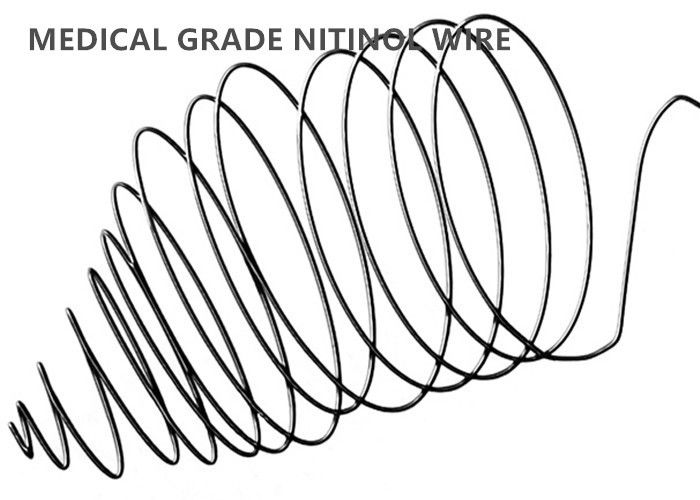

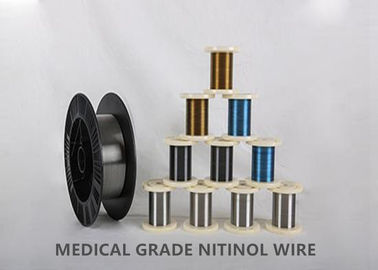

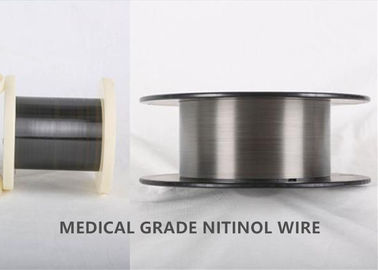

FIO DE NITINOL

O fio de Nitinol da memória da forma pode ser usado para desenvolver os implantes que podem ser entregados no corpo em uma forma compacta e ativado então em seu formulário funcional foram distribuídos uma vez. Se você precisa o fio de estar em alguma forma para uma aplicação particular, nós oferecemos o ajuste da forma. Isto “ajusta” uma forma do fio que se conforme especificamente a suas exigências de projeto do dispositivo. Não somente nós fabricamos Nitinol em vários formulários, nós controlamos o todo o processo, do início ao fim, sendo a fonte principal do derretimento-à-revestimento do mundo para Nitinol à indústria do dispositivo médico.

Superelasticity ocorre em temperaturas apenas acima da temperatura da transformação e permite que o material recupere da tensão de até 8% com um grupo permanente de 0,5% ou o menos.

Nitinol está disponível de dentro dois formulários básicos:

Fio e flatwire redondos de Nitinol

Barra à terra centerless de Nitinol

Todas as categorias de Nitinol estão disponíveis em condições trabalhadas frias prontas para o tratamento térmico ou como o fio super-elástico endireitado.

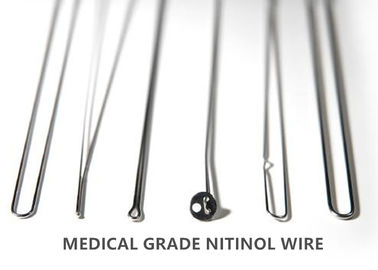

APLICAÇÃO DO ESPECÍFICO DO FIO DE NITINOL

O fio de Nitinol é usado para muitas aplicações médicas e industriais diferentes. A aplicação médica inclui a terapia vascular, a gestão cardíaca do ritmo, o neurostimulation, o ortodôntico, o ortopédico, endoscopia, odontologia do implante, aplicação médica típica etc. inclui o fio de guia, o apoio tecido, o arquivo dental da raiz, o fio dental do arco, o iud, a linha da sutura, etc.

Alguns pedidos típicos da engenharia para categorias médicas de cada Nitinol são dados abaixo:

Nitinol A: Guidewires, stents, stylets, formando mandrels, as cestas de pedra da recuperação, arquivos ortodônticos, etc.

Nitinol B*: Usado frequentemente nas aplicações que exigem uma carga alta e o descarregamento do esforço do platô na temperatura ambiente. Cromo lubrificado para a temperatura diminuída da transformação e a resistência à tração aumentada.

Nitinol C **: Aplicações que exigem a rigidez aumentada. Cobalto lubrificado para a temperatura diminuída da transformação e a resistência à tração aumentada.

Nitinol D: Fornece os melhores desempenhos do ciclismo na temperatura corporal (37°C).

Nitinol E: Um pedido comum para esta liga é atuadores de alta temperatura.

Nitinol F: Um pedido comum para esta liga é atuadores de alta temperatura.

Nitinol G: Usado tipicamente nas aplicações que exigem uma transformação da fase na temperatura corporal (37°C).

Nitinol H: Para o uso em aplicações muito frias do ambiente da temperatura.

* composição quimica típica: ASTM F2063 Exc. Cr 0,2% 0,3%

** Composição quimica típica: ASTM F2063 Exc. Co 1% 2%

PROPRIEDADES MECÂNICAS DE LIGAS DE SUPERELASTIC

Tabela 2: O frio trabalhou o elástico super

Código do fio	Lingote como (°C)	UTS (libra por polegada quadrada)	Alongamento (%)	UTS (libras por polegada quadrada)	Alongamento (%)	Platô da carga (libras por polegada quadrada)	Descarregando o platô (libra por polegada quadrada)	Af ativo (°C)
Niti A	-35 a -10	minuto 200.000	>4%	minuto 180.000	> 10%	> 70.000	> 20.000	+10 a +18
Niti B	-65 a 0	minuto 250.000	>4%	minuto 210.000	> 10%	> 80.000	> 35.000	0 + 18
Niti C	-80*	minuto 200.000	>5%	minuto 190.000	> 10%	> 100.000	> 60.000	-15*
Niti D	-10 a +10	minuto 220.000	>4%	minuto 180.000	> 10%	> 65.000	> 7.000	+14 a +22
Niti H	≤ -35	minuto 220.000	>4%	minuto 160.000	> 10%	> 75.000	> 25.000	≤0
Notas	1. Grupo do Permanent < 0=""> 2. Os resultados são típicos para diâmetros de fio redondos de 0.05mm a 4.0mm. 3. Todos os testes mecânicos conduzidos 22 no ± 2°C 4. O Af ativo está a uma temperatura em que o material transformou completamente à austenita. 5. * alvo típico

PROPRIEDADES MECÂNICAS DE LIGAS DE MEMÓRIA DE FORMA

Tabela 3: Memória trabalhada fria da forma

Código do fio	Lingote como (°C)	UTS (libra por polegada quadrada)	Alongamento (%)	UTS (libra por polegada quadrada)	Alongamento (%)	Platô da carga (libra por polegada quadrada)	Af ativo (°C)
Niti E	≥ +85	minuto 220.000	>3%	minuto 160.000	> 10%	N/A	≥ +85
Niti F	+35 a +85	minuto 220.000	>3%	minuto 160.000	> 10%	N/A	+40 a +80
Niti G	+10 a +35	minuto 220.000	>3%	minuto 160.000	> 10%	N/A	+22 a +40
Nota	1. Os resultados são típicos para diâmetros de fio redondos de 0.05mm a 4.0mm. 2. Todos os testes mecânicos conduzidos 22°C no ± 2°C 3. O Af ativo está a uma temperatura em que o material transformou completamente à austenita.

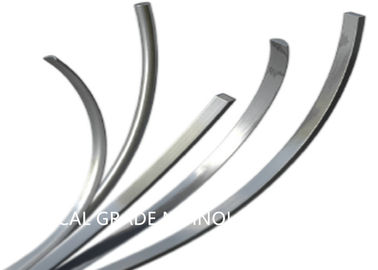

FIO FORMS DE NITINOL

Fio redondo: 0,05 a 4.0mm

Fio liso – prolongamento: W/T < 10="">

Tira rolada – prolongamento: >10:1 de W/T

Espessura mínima: 0.008mm

Largura máxima: 11.5mm

Turkshead: Quadrado, retangular

Formas feitas sob encomenda: Uma grande variedade de fio de seção transversal dado forma

Diâmetro e tolerância redondos de fio de Nitinoal

Tabela 4

Diâmetro milímetro	4.00-2.00	2.00-1.00	1.00-0.35	0.35-0.26	0.26-0.15	0.15-0.05
Tolerância milímetro	±0.020	±0.015	±0.010	±0.007	±0.005	±0.004

Fora da redondeza dentro da metade da tolerância do diâmetro.

CONDIÇÃO DA ENTREGA

(1) superelastic endireitado (SE)

(2) (CW) trabalhado frio

CONDIÇÃO DE SUPERFÍCIE DO FIO

(1) óxido claro - superfície tirada diamante

(2) óxido escuro - superfície tirada diamante

óxido do preto (de 3) - superfície tirada diamante

gravura em àgua forte (de 4) – remoção química da camada do óxido - reterá a superfície lisa

(5) conservou – remoção química da camada do óxido junto com uma leve quantidade de metal baixo - a superfície terá uma textura áspera

(6) – remoção química da camada do óxido seguida pelo polimento mecânico - a superfície gravada e mecanicamente lustrada terá a aparência de aço inoxidável (embora na ampliação de >40x, os micro riscos querem estam presente

óxido (de 7) livre – alise e sem óxido visível

PRENDA O CÓDIGO

A temperatura ativa do af é uma das propriedades críticas de Nitinol que podem determinar o desempenho super-elástico eficaz da liga. Embora todo o índice principal do Ni na escala de 54.5~57.0mass% se conforme as especs. do padrão de ASTM F2063-12, seu A_f é muito sensível à composição quimica, classificação detalhada da composição de Nitinol é da importância crucial. Eis porque nós usamo-nos código material detalhado e verificado para identificar a liga.

Tabela 5

Código do fio	A	B	C	D	E	F	G	H
℃ da temperaturado Active Af	70+/-10	30+/-10	25+/-5	17+/-7	10+/-10	5+/-10	-20+/-10	-30+/-15

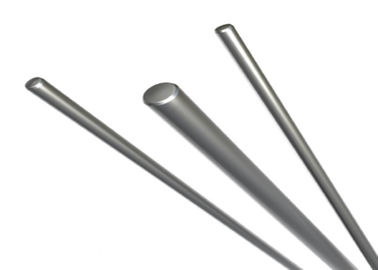

BARRA À TERRA DE NITINOL CENTERLESS

Junto com o fio de Nitinol, a barra de Nitinol da categoria médica igualmente disponível com diâmetros varia de 2.0mm a 5.0mm com a opção de um óxido de formação natural ou uma terra centerless e uma superfície lustrada.

PROPRIEDADES MECÂNICAS TÍPICAS DA BARRA À TERRA

Circunstância: Elástico super

Tabela 6

Tipo material	UTS (LIBRA POR POLEGADA QUADRADA)	Alongamento (%)	Platô da carga (libra por polegada quadrada)	Descarregando o platô (libra por polegada quadrada)	Af ativo (°C)
Niti A	130.000	sobre 12%	65.000	15.000	sob 18
Notas	1. O grupo do Permanent é máximo de 1% após esticado a 6% 2. Todos os testes mecânicos conduzidos na temperatura ambiente (22°C ± 2°C)

APLICAÇÕES PRINCIPAIS

Ortopédico

Ortodôntico

ESPECIFICAÇÃO PADRÃO

Composição quimica padrão de ASTM F2063-12 de uma liga de memória de forma feita do nitinol usada em dispositivos médicos e em implantes cirúrgicos

GB 24627 de composição quimica padrão de uma liga de memória de forma feita do nitinol usada em dispositivos médicos e em implantes cirúrgicos

Especificação padrão de ASTM F2633-13 para o encaixe sem emenda da liga de memória de forma do nitinol para dispositivos médicos e implantes cirúrgicos

Terminologia padrão de ASTM F2005-05 para ligas de memória de forma do nitinol

Método padrão do teste de ASTM F2004-05 A para a temperatura de transição da liga de Nitinol pela análise térmica

Método elástico do teste de ASTM F2516-14 para materiais hyperelastic do nitinol

ASTM F2082-15 o método padrão do teste para a temperatura de transição da fase da liga da memória do nitinolshape pela dobra e pela restauração livre.

VANTAGEM

Todas as matérias primas entrantes de Nitinol são sujeitadas à inspeção do terceiro para se assegurar de que encontrem especificações proprietárias para a química, a temperatura da transformação, a homogeneidade material, e a microestrutura. Para promover uma qualidade de superfície excepcionalmente lisa e uniforme do revestimento, todo o fio e os produtos do tubo utilizam uma elevada precisão única e ou o desenho multi-cristalino do diamante morre tecnologia. Após o tratamento térmico super-elástico correto, os materiais do níquel-titânio da categoria médica podem submeter-se à tensão de até 8% sem dobra permanente na temperatura humana.

TERMO DO NEGÓCIO

Quantidade de ordem mínima	Negociável
Preço	Negociável
Detalhes de empacotamento	A água impede, transporte em condições de navegar, caixa de madeira da não-fumigação
Mark	Conforme a ordem
Prazo de entrega	60-90 dias
Termos do pagamento	T/T, L/C na vista, D/P
Capacidade da fonte	20 toneladas métricas pelo mês
